Obj. číslo 13809

RECYFIX HICAP F 10000, až do třídy D 400

Revizní díl typ 10200 s pozinkovaným rámem a litinovým krytem, 3 x SW 18, KTL úprava, třída D 400

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

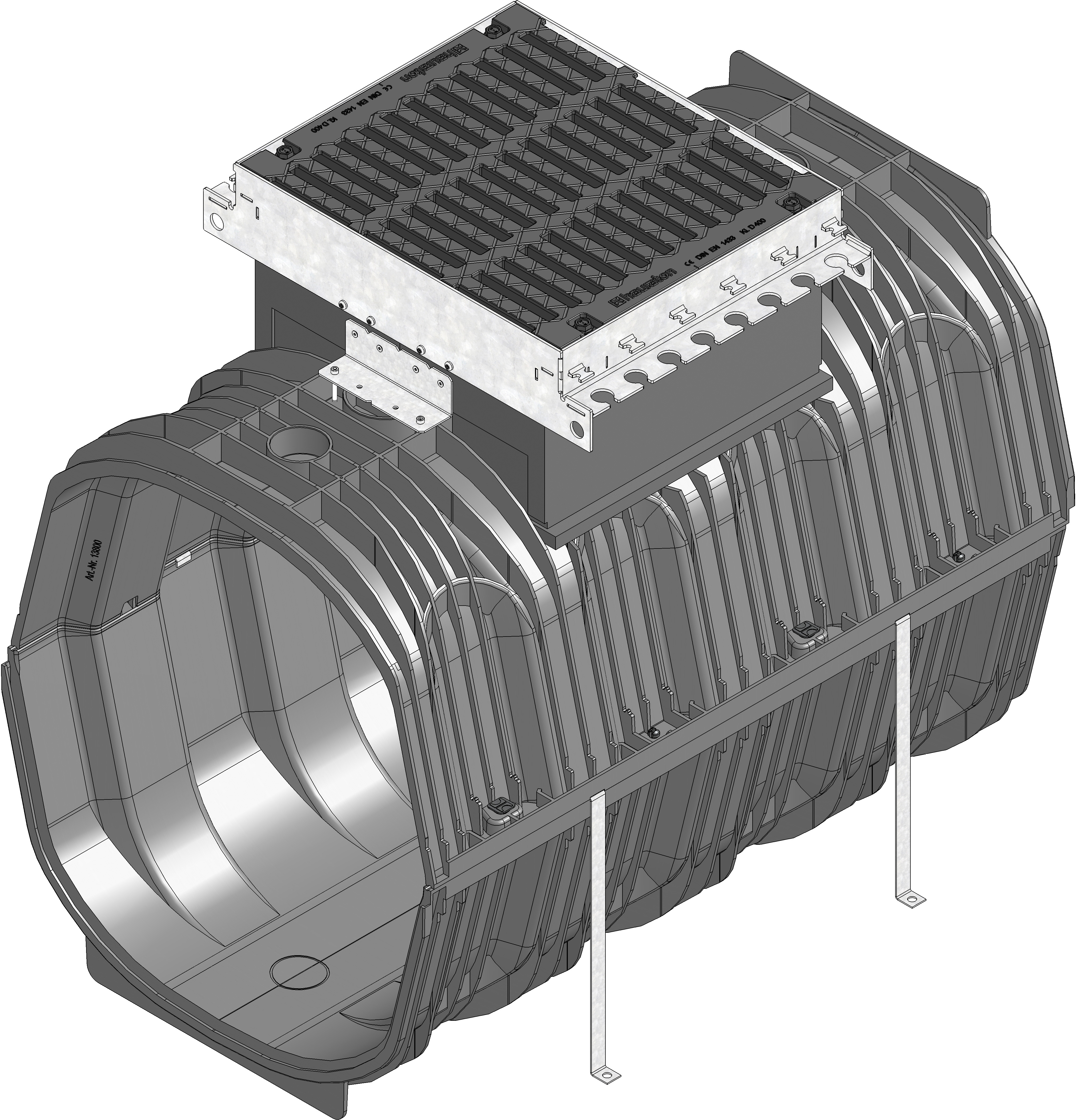

Obrázek produktu

Technický výkres

Výkres (CAD)

Technické informace a rozměry

Obj. číslo
13809
Délka
1145 mm
Šířka
760 mm
Výška
1070 mm
Hmotnost
88.63 kg
Materiál
Litina GJS 500-7 s povrchovou úpravou KTL, Ocel 8.8 pozinkovaná černá, Pásová pozinkovaná ocel, Polyamid, Pozinkovaná ocel, Recyklovaný modifikovaný polypropylen
Vtokový průřez
1810.0 cm²/m
Nominální velikost
10000
Typ dle normy ČSN EN 1433
M
Materiál krytu
Litina GJS 500-7 s povrchovou úpravou KTL
Normy
EN 1433, DIN 19580
Nabídkový text
RECYFIX HICAP 10200 revizní díl s litinovým krytem a pozinkovaným rámem, 3 x SW 18, KTL úprava, třída D 400, 1m
Detailní popis produktu
RECYFIX HICAP 10200 - revizní díl s pozinkovaným rámem výšky 200 mm a litinovým krytem, SW 3x 140/18 mm, KTL úprava, třída zatížení až do D400 dle ČSN EN 1433, CE označení, 4 body zajištění krytu, s aretací, D 1000 mm, obj.č. 13809
Množství v balení / na paletě
-

Vzorové uložení

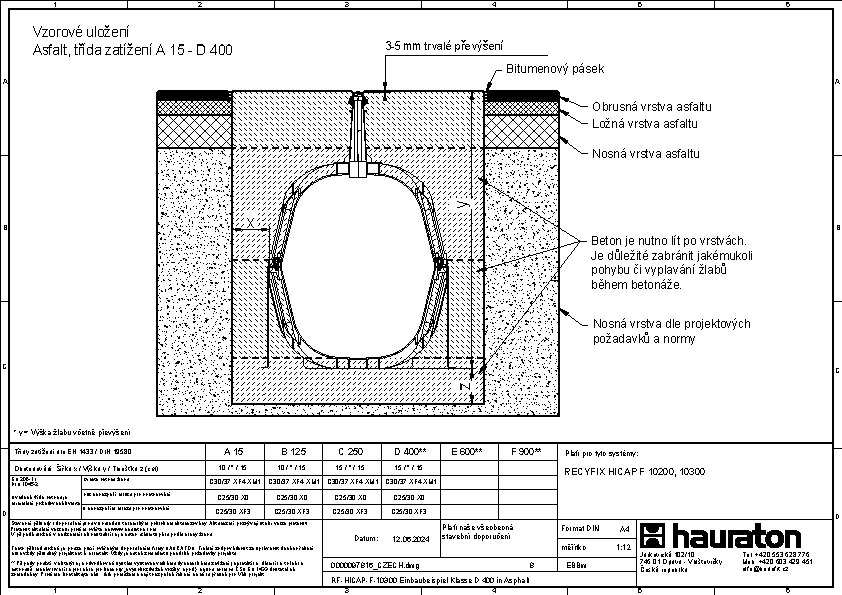

Asfalt třída A 15 - D 400,

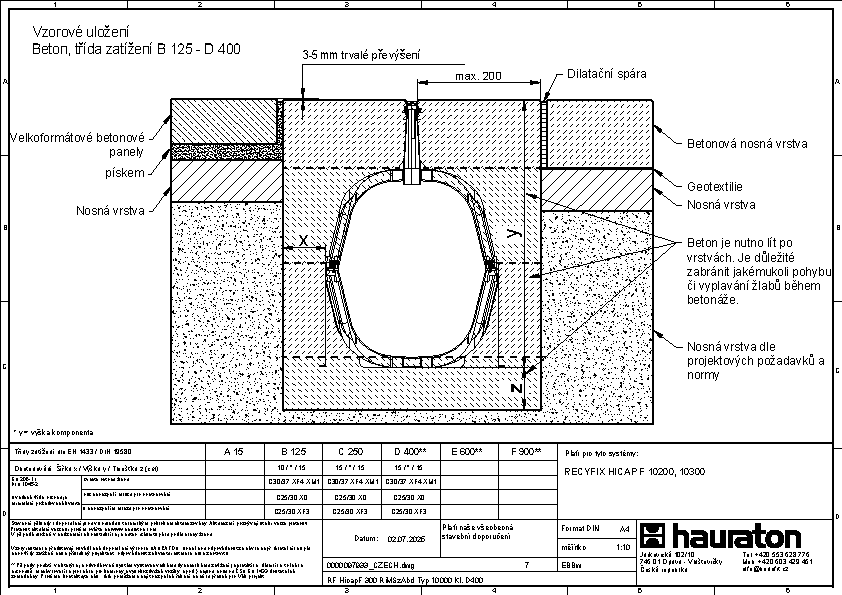

Beton třída B 125 - D 400,

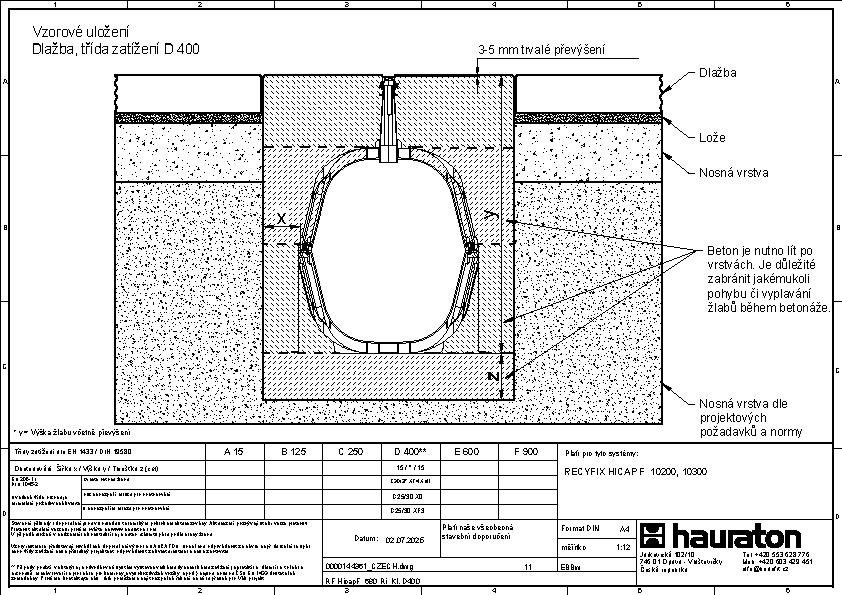

Dlažba třída D 400,

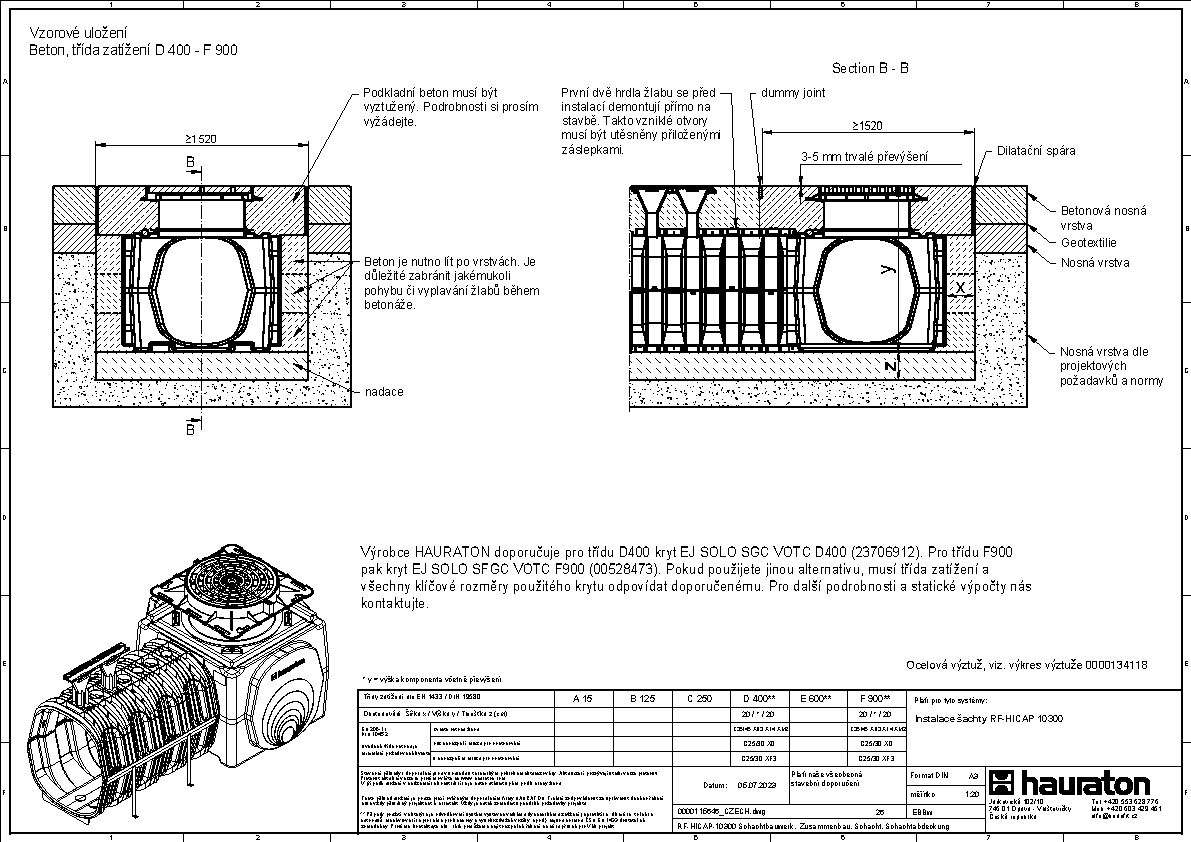

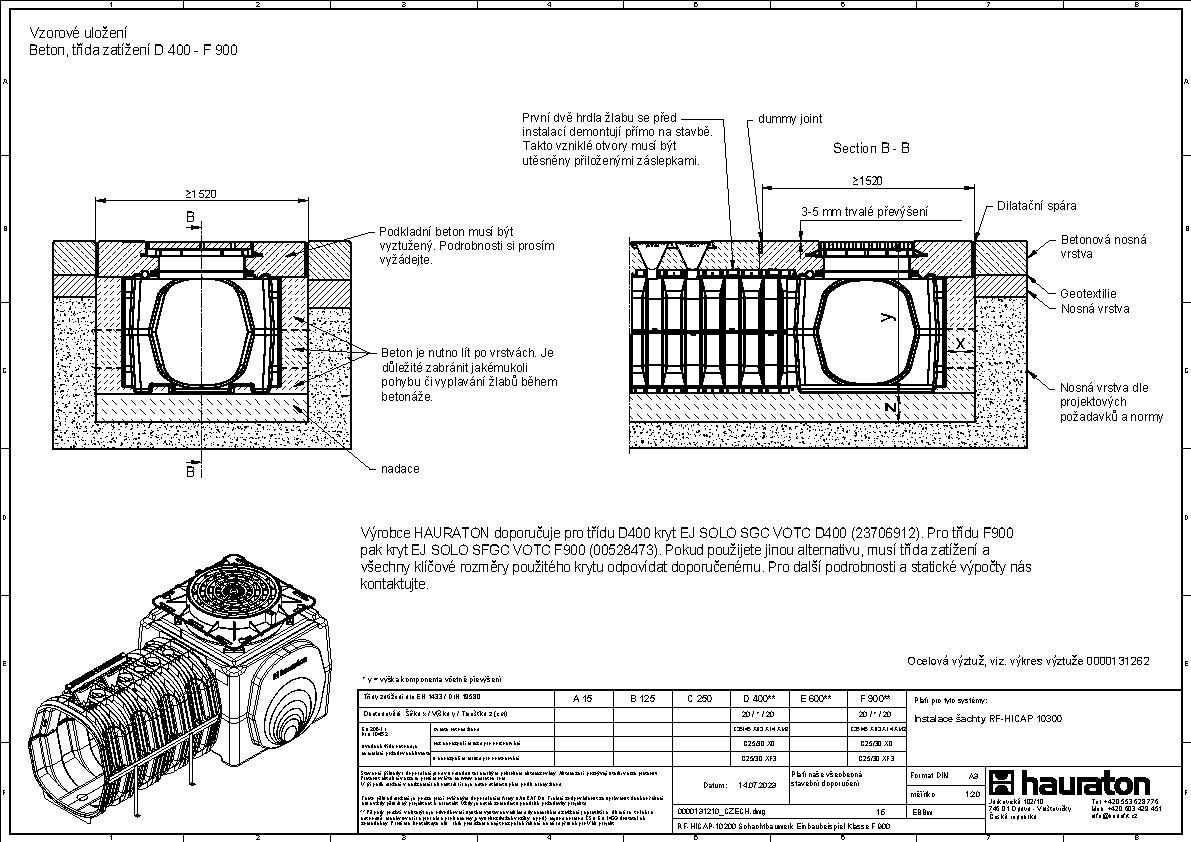

Beton třída D 400 - F 900, S konstrukcí šachty F 900

Beton třída D 400 - F 900, S konstrukcí šachty

Asfalt třída E 600 - F 900,

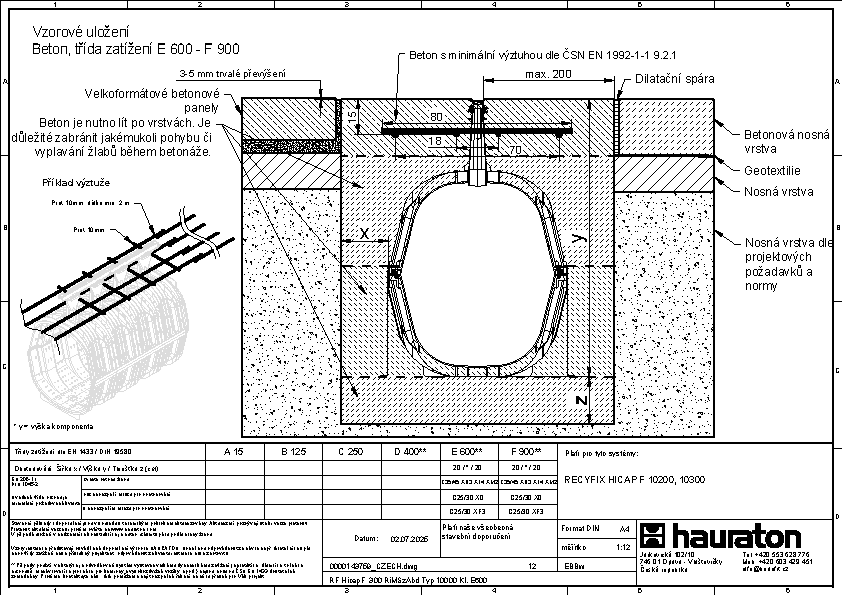

Beton třída E 600 - F 900,

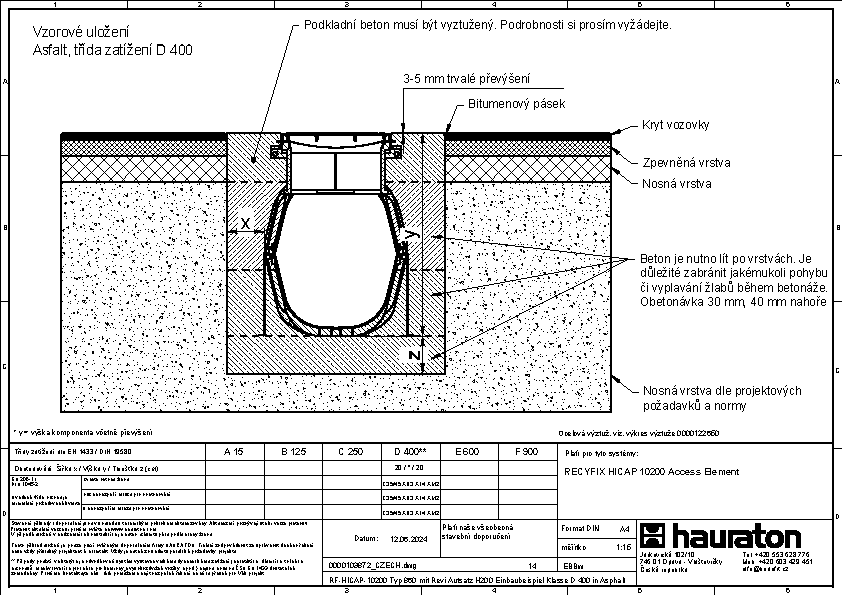

Asfalt třída D 400, Revizní díl

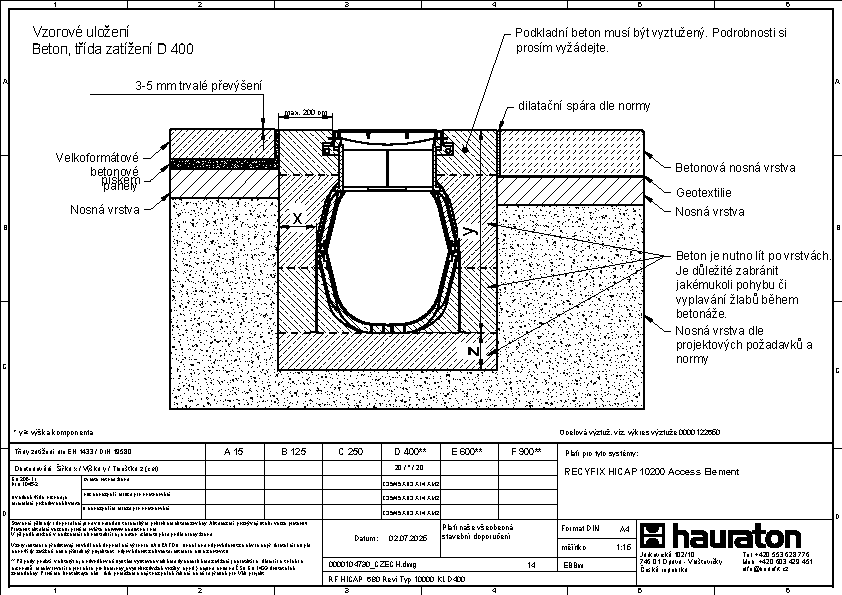

Beton třída D 400, Revizní díl

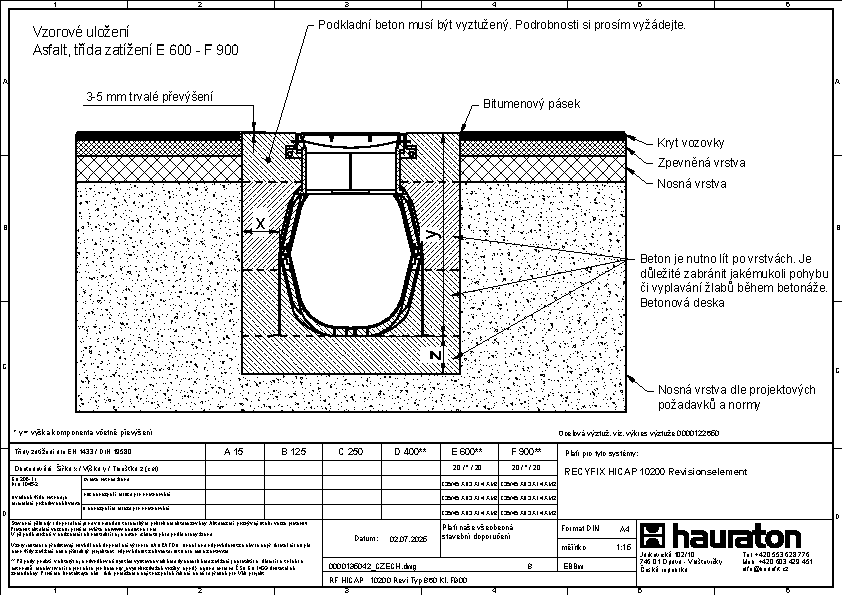

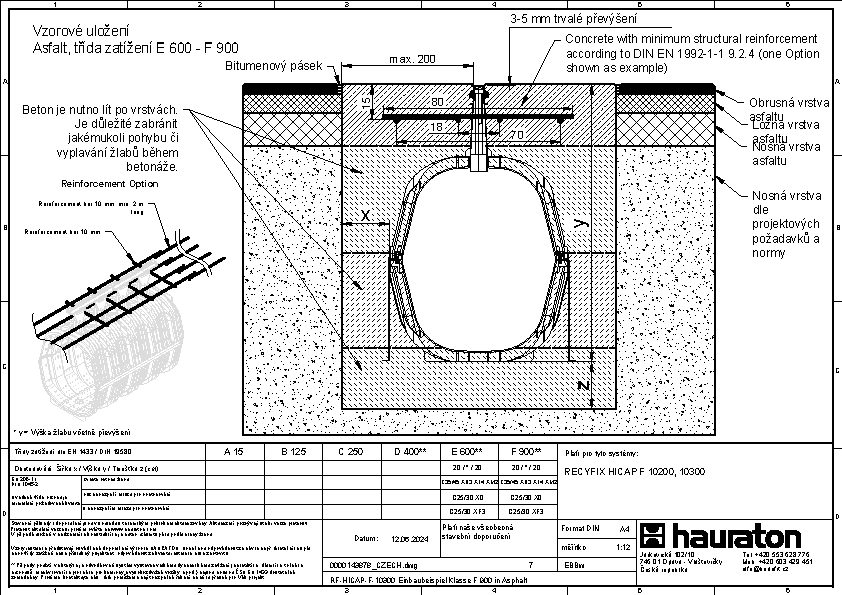

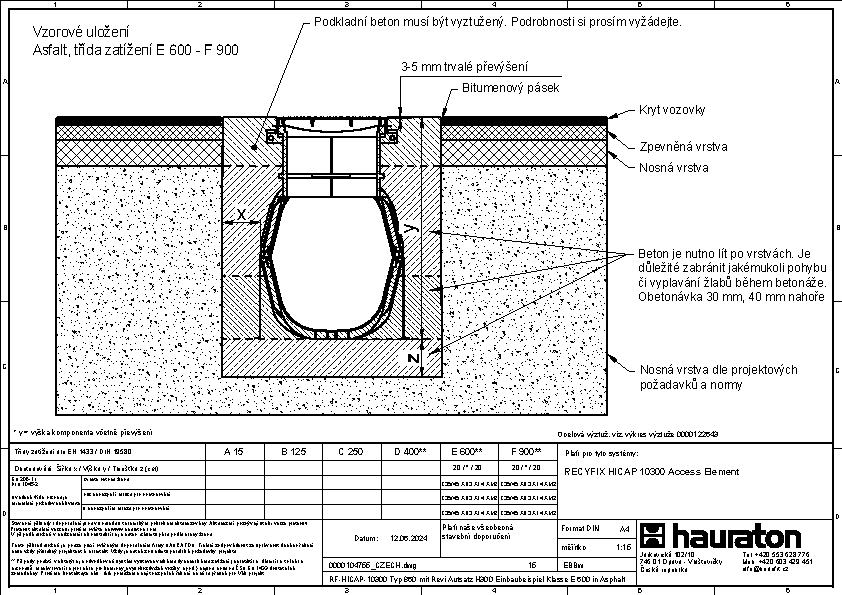

Asfalt třída E 600 - F 900, Revizní díl

Asfalt třída E 600 - F 900, Revizní díl

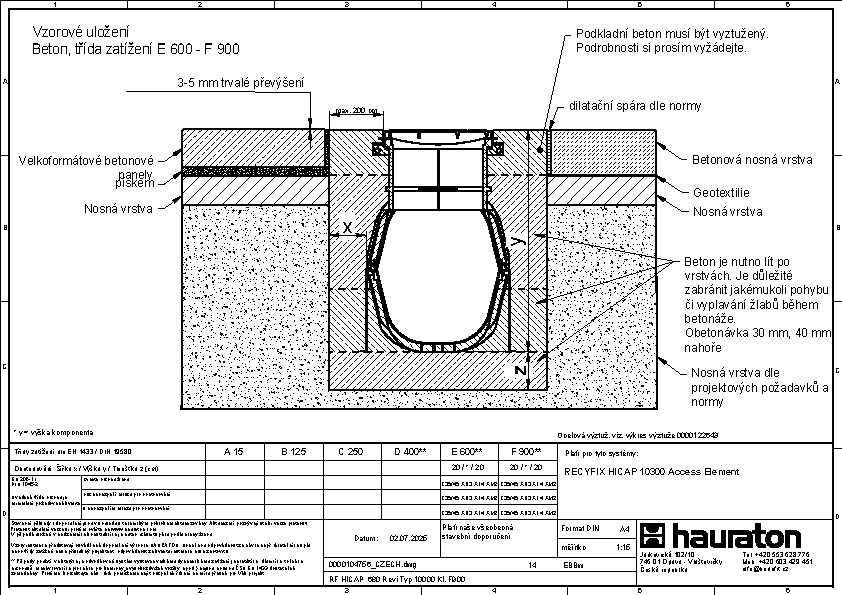

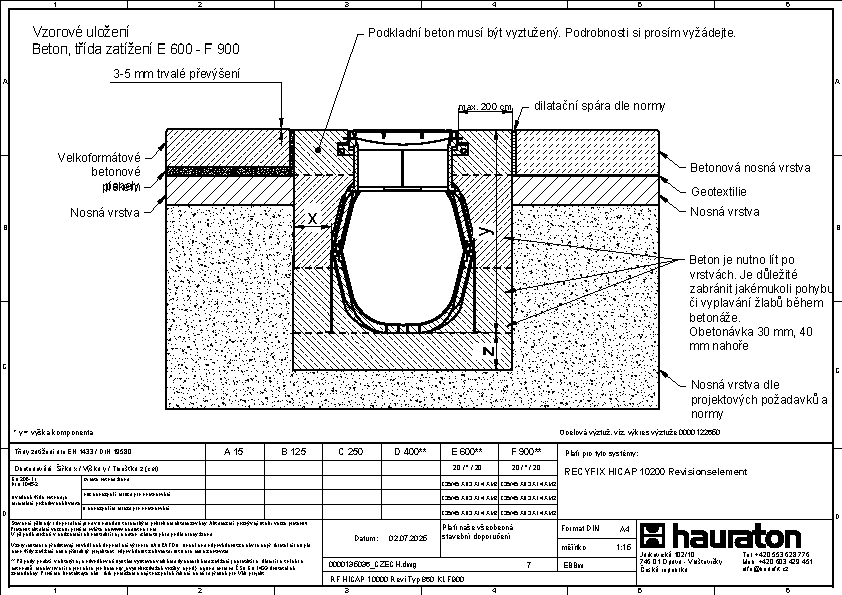

Beton třída E 600 - F 900, Revizní díl

Beton třída E 600 - F 900, Revizní díl
