Artikel Nr. 32385
RECYFIX HICAP T 5000 bis Klasse F 900
Typ 5300 mit Guss-Schlitzaufsätzen, SW 17 mm, KTL-beschichtet, 1,0 m

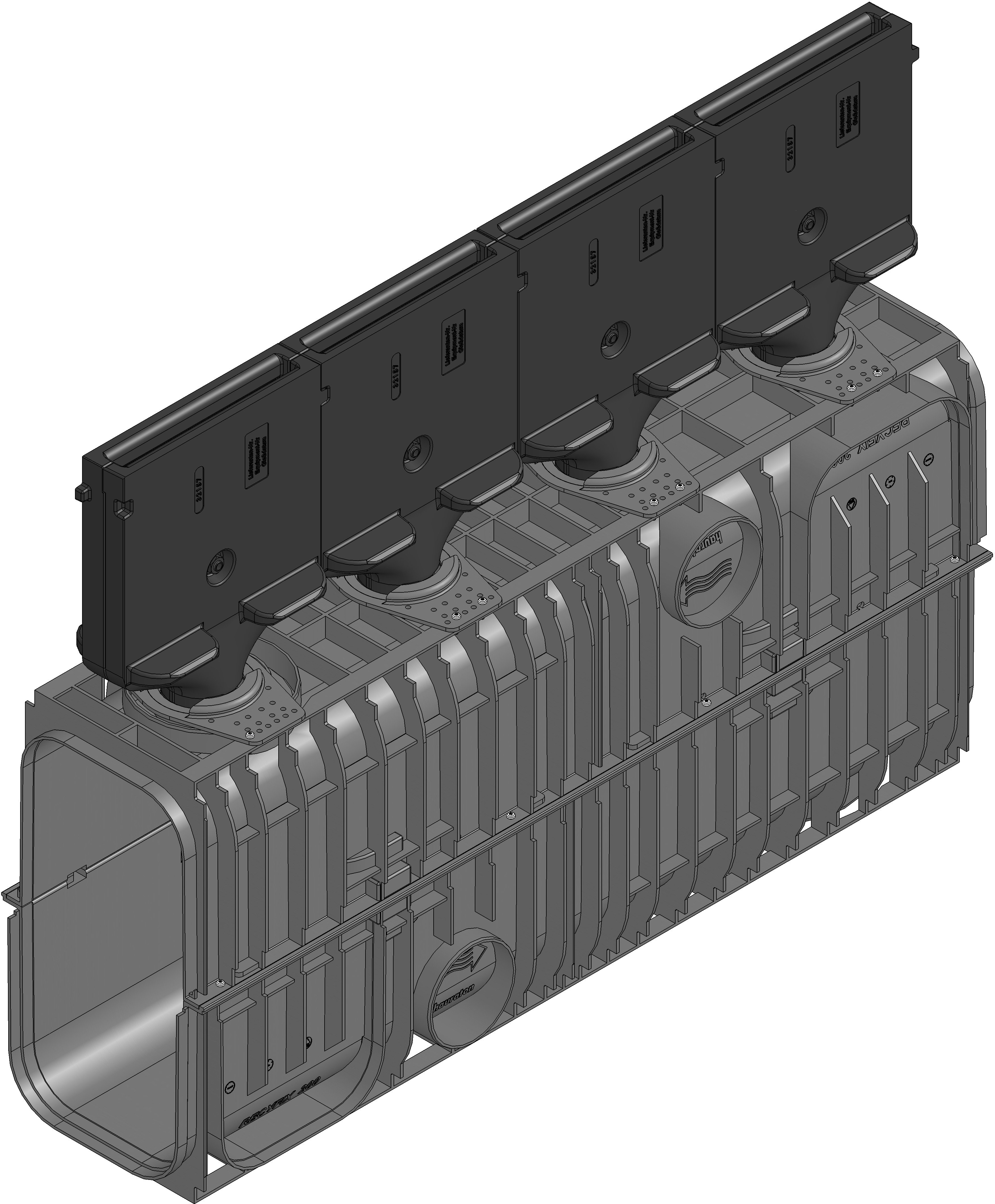

Produktdarstellung

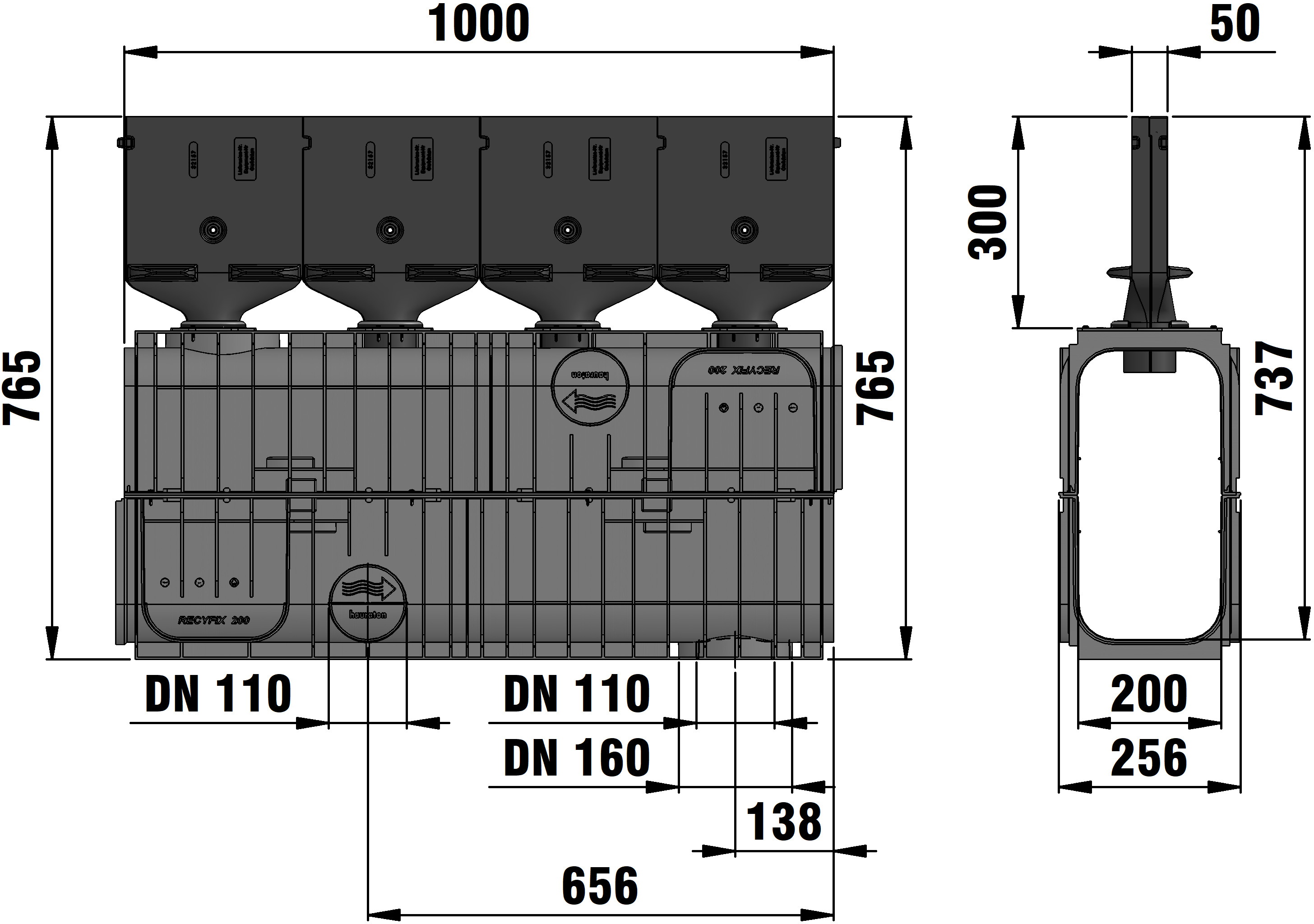

Technische Zeichnung
Zeichnung
Zeichnung (CAD)
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
32385
Länge
1000 mm
Breite
256 mm
Höhe
765 mm
Gewicht
43.00 kg
Zargenhöhe
328 mm
Einlaufquerschnitt
154.0 cm²/m
Nennweite
5000
Lichter Rinnenquerschnitt
790 cm²
Gefälle
-
Höhe Einlauftrichter
300 mm
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX HICAP T 5300 Entwässerungs-/ Retentions-Rinne mit 30 cm hohen massiven Guss-Schlitzaufsätzen, KTL-beschichtet, Kl. F 900, 1 m
Produktbeschreibung
Entwässerungs-/ Retentions-Rinne RECYFIX HICAP T 5300 Rinnenkörper aus recyceltem Polypropylen mit 30 cm hohen massiven Guss-Schlitzaufsätzen aus Sphäroguss EN-GJS 500-7 (GGG-50) hydraulisch optimierter Oberkante der Schlitzaufsätze, SW 17 mm, KTL-beschichtet, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit einem Entwässerungsquerschnitt von 790 cm² und einem Stauvolumen von 79,0 l/m; LxBxH 1000x256x665 mm; Art.-Nr. 32385
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400 - F 900, RECYFIX HICAP 5200 Revisionselement
Beton Klasse D 400 - F 900, RECYFIX HICAP 5200 Revisionselement
Asphalt Klasse E 600 - F 900, RECYFIX HICAP 5300 Revisionselement
Beton Klasse E 600 - F 900, RECYFIX HICAP 5300 Revisionselement
Asphalt Klasse E 600, Einlaufkasten
Beton Klasse E 600, Einlaufkasten
Beton Klasse F 900, Einlaufkasten
