Artikel Nr. 40096

RECYFIX NC 100, Klasse D 400

Typ 020 mit Gussrost, SW 110/9 mm im FIBRETEC Design, KTL-beschichtet, 8-fach verschraubt, 1,0 m

Projektanfrage stellen Ausschreibungstexte

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Kontakt
Fragen?

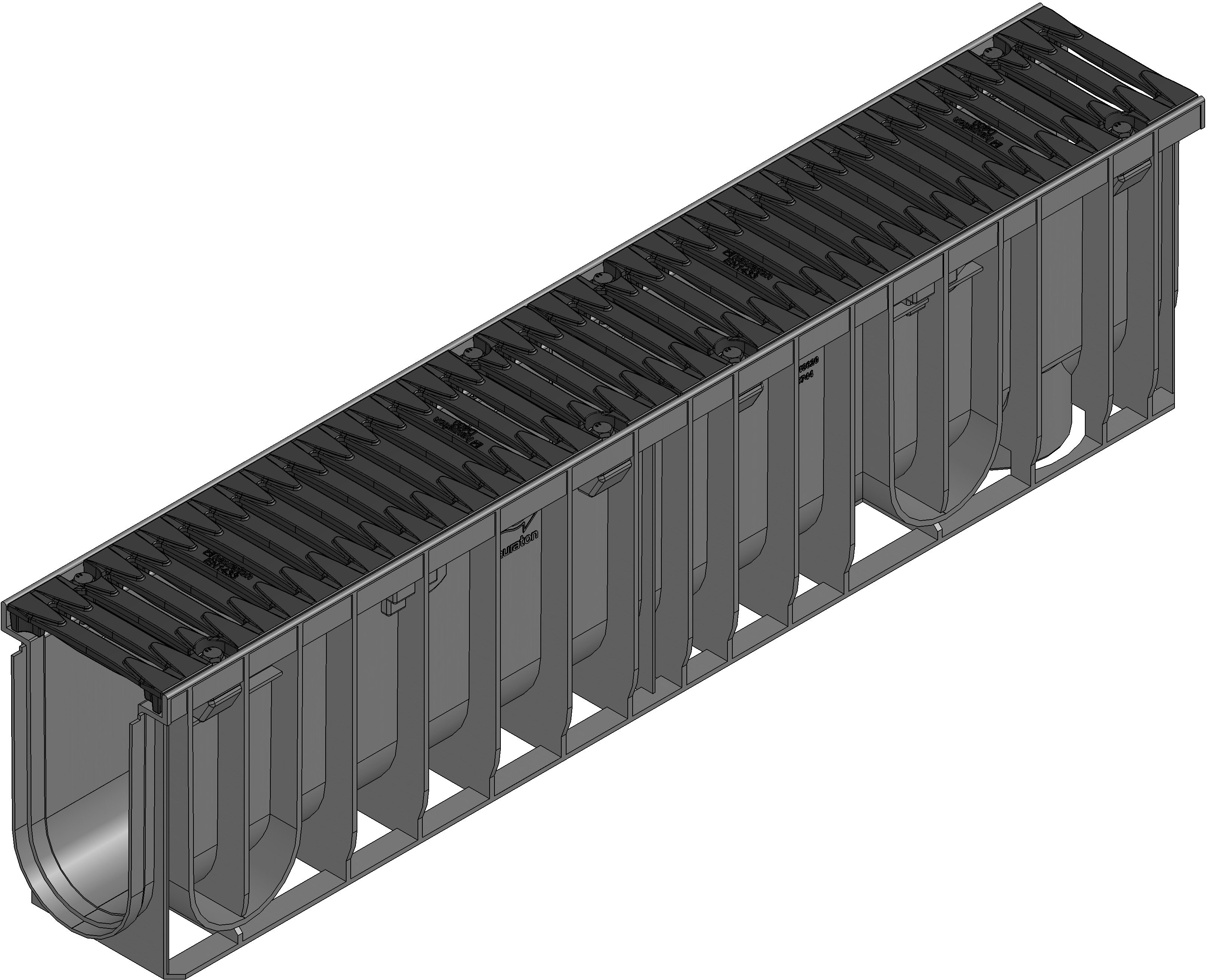

Produktdarstellung

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Draufsicht

Produktdatenblatt

Technische Informationen und Masse
Artikel Nr.
40096
Länge
1000 mm
Breite
160 mm
Höhe
250 mm
Einlegetiefe
20 mm
Gewicht
13.29 kg
Werkstoff
Gusseisen GJS 500-7 mit KTL-Beschichtung, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
330.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
192 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 100 Rinne Typ 020 mit Gussrost SW 110/9 mm im FIBRETEC Design, KTL-beschichtet, Kl. D 400, 1 m
Produktbeschreibung
RECYFIX NC 100 Typ 020 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Gussrost SW 110/9 mm im FIBRETEC Design, aus Sphäroguss EN-GJS, KTL-beschichtet, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, LxBxH 1000x160x250mm, Art.-Nr. 40096
Verpackungseinheit
28 Stück / Palette
