Artikel Nr. 42671
RECYFIX PLUS 150, Klasse C 250
Typ 100 mit Gussrost, SW 130/6 mm, schwarz, Edelstahl, arretiert, 1,0 m

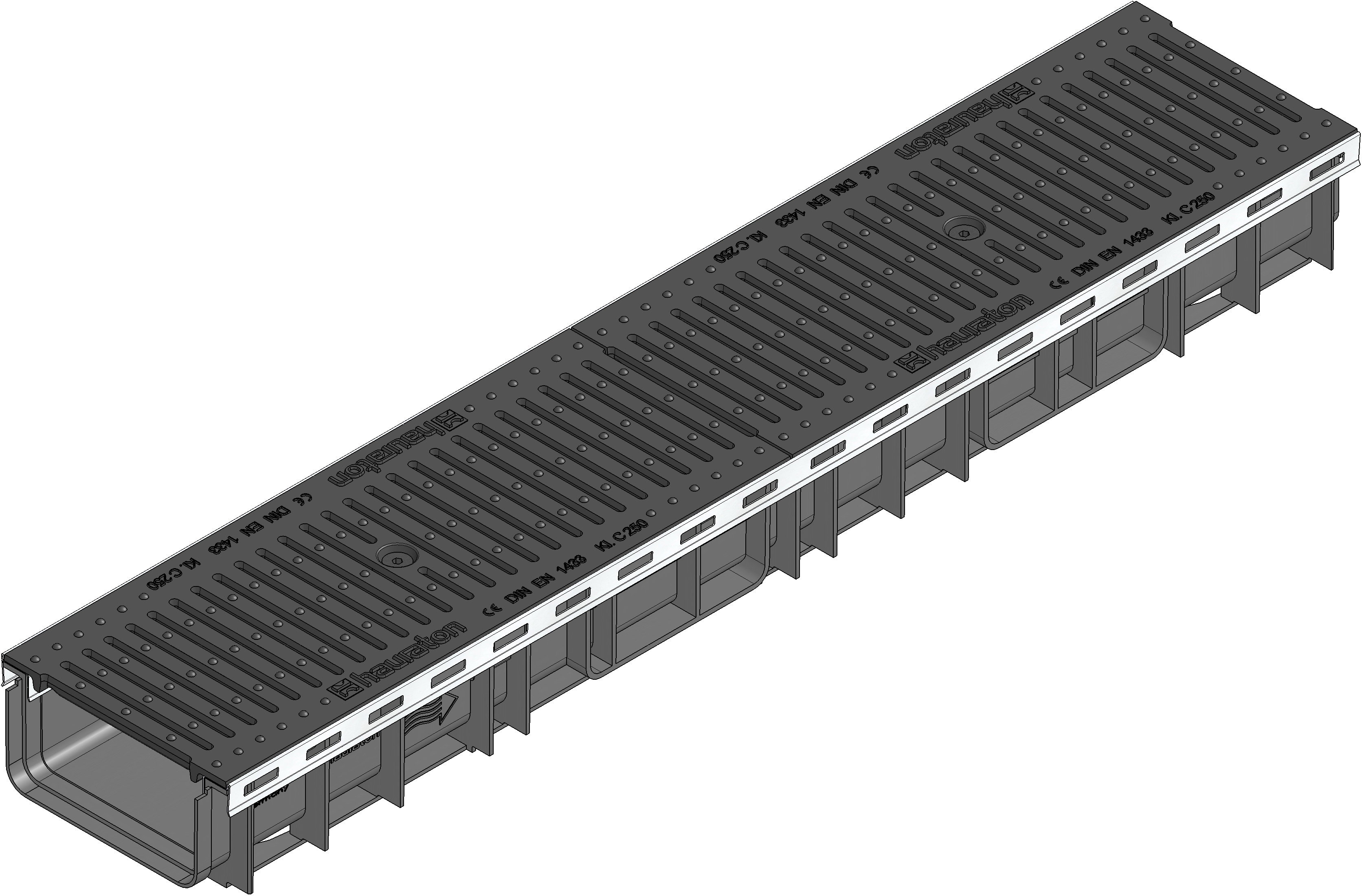

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
42671
Länge
1000 mm
Breite
202 mm
Höhe
100 mm
Einlegetiefe
6 mm
Gewicht
10.63 kg
Werkstoff
Edelstahl 1.4301, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt, verstärktes Polyamid
Einlaufquerschnitt
400.0 cm²/m
Nennweite
150
Lichter Rinnenquerschnitt
117 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
Edelstahl 1.4301
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS 150 Rinne Typ 100 mit Edelstahlzargen und Gussrost SW 130/6 mm, schwarz, Kl. C 250, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS 150 Typ 100 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus Edelstahl CNS 1.4301, mit senkrechter Anschlussmöglichkeit DN/OD 75/110, mit Gussrost aus Sphäroguss EN-GJS, SW 130/6 mm, schwarz, mit Längsschubsicherung und Arretierung , Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, L/B/H 1000x202x100 mm, Art.Nr. 42671
Verpackungseinheit
50 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse B 125, Typ 100
Zementestrich Klasse B 125 - C 250,
Pflaster Klasse C 250, Typ 100
Asphalt Klasse A 15 - B 125, Typ 01, 010, 020
Asphalt Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Beton Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse C 250, Rinnenhöhe ≥ 134 mm
Einbauhinweis
