Artikel Nr. 66013

STEELFIX REGULAR 155, Bauhöhe 75 mm

Typ 75, Edelstahl, 1,0 m

Projektanfrage stellen Ausschreibungstexte

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Kontakt
Fragen?

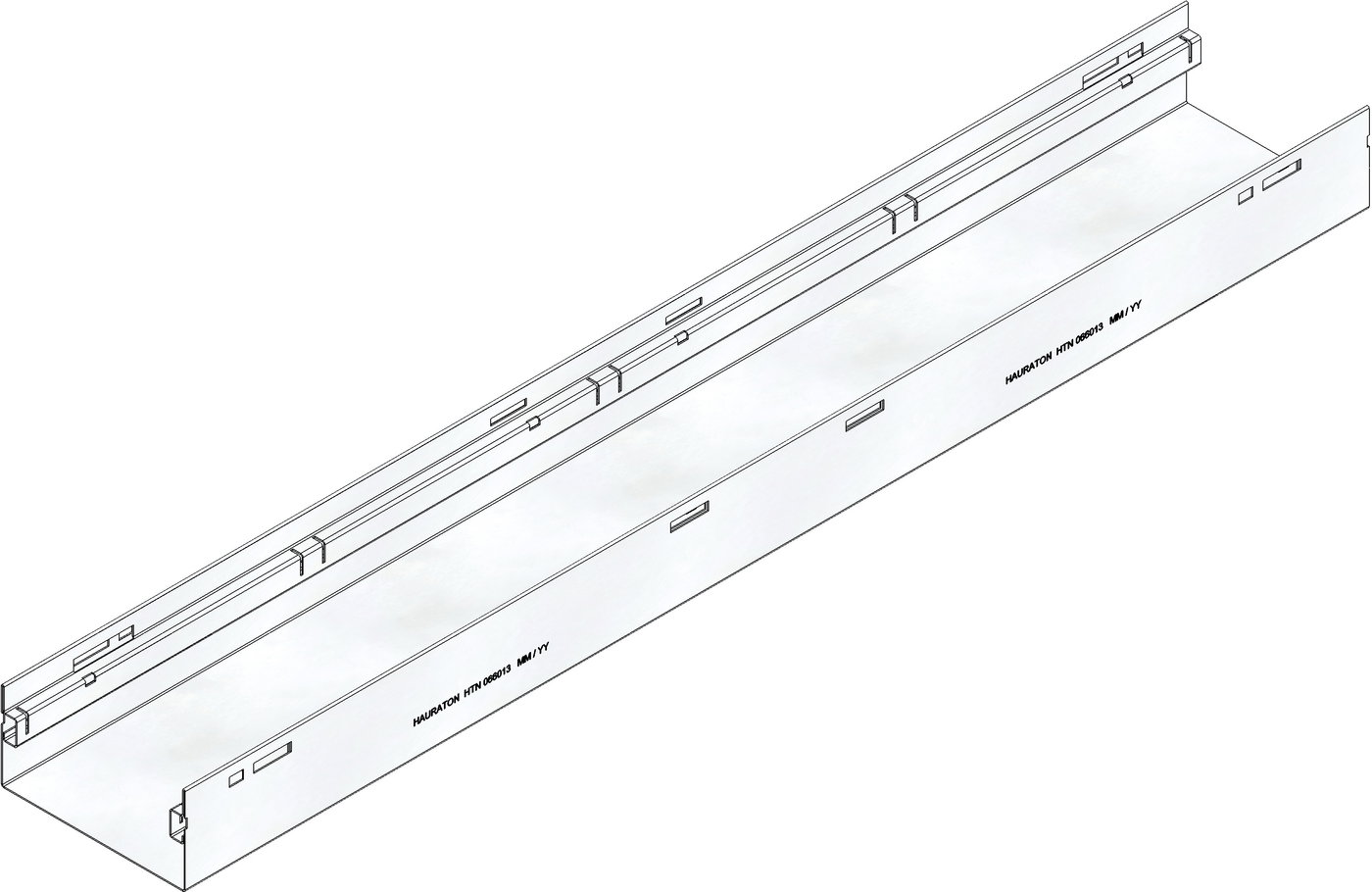

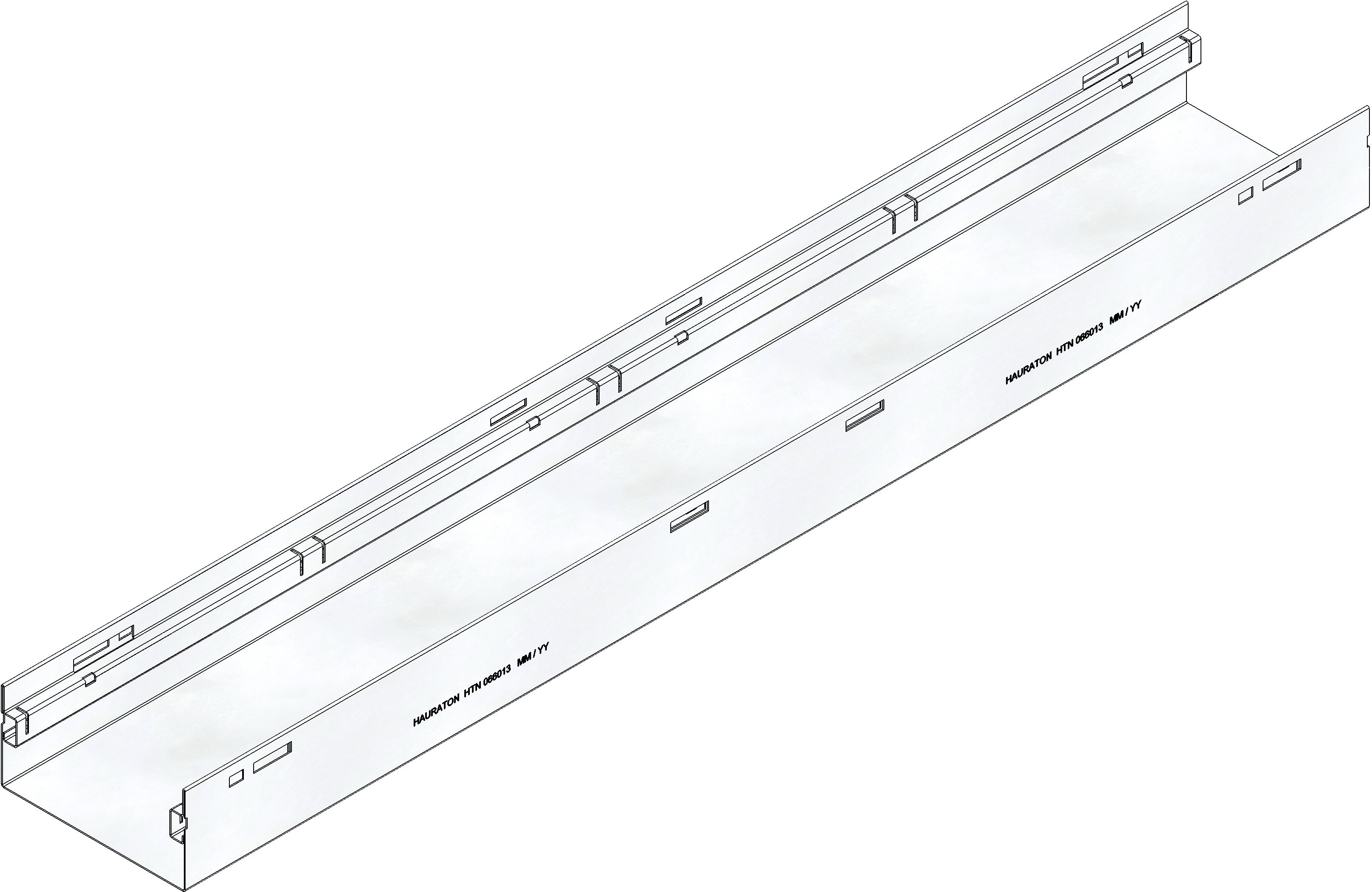

Produktdarstellung

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Produktdatenblatt

Technische Informationen und Masse
Artikel Nr.
66013
Länge
1000 mm
Breite
155 mm
Höhe
75 mm
Gewicht
3.25 kg
Werkstoff
Edelstahl 1.4301
Zargenhöhe
20 mm
Nennweite
155
Lichter Rinnenquerschnitt
78 cm²
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
Edelstahl 1.4301
Vertriebstext
STEELFIX REGULAR 155 Rinnenunterteil Typ 75, Edelstahl, Bauhöhe 75 mm, 1 m
Produktbeschreibung
STEELFIX REGULAR 155 Typ 75 - Rinnenunterteil, aus Edelstahl CNS 1.4301, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, Rinnenboden und -wandung geschlossen, LxBxH 1000x155x75 mm, Art.-Nr. 66013
Verpackungseinheit
-

Ausschreibungstexte

Einbaubeispiel

rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss senkrecht

Einbaubeispiel

rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss waagerecht

Einbaubeispiel

rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, barrierefreier Übergang (2 cm)

Einbaubeispiel

rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, schwellenloser Übergang (0 cm)

Einbaubeispiel

rollstuhlbefahrbar, Entwässerung über Stichkanal u. DACHFIX POINT

Einbaubeispiel

rollstuhlbefahrbar, Entwässerung über Stichkanal geschlossen (Bodenblech), Anschluss senkrecht

Einbaubeispiel

rollstuhlbefahrbar, Entwässerung über Stichkanal geschlossen (gedoppelt), Anschluss senkrecht

Einbaubeispiel

rollstuhlbefahrbar, Entwässerung über Stichkanal u. DACHFIX POINT

Einbaubeispiel

Plattenbelag Klasse begehbar , rollstuhlbefahrbar

Einbaubeispiel
