Artikel Nr. 97676

DRAINFIX CLEAN FSU 400 Filtersubstratrinne bis Klasse F 900 mit Gusszargen

Typ 01, Endelement, 1,0 m

Listenpreis
375,20 € exkl. MwSt.
Lieferzeit auf Anfrage
Projektanfrage stellen Ausschreibungstexte

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Kontaktieren Sie uns
Fragen?

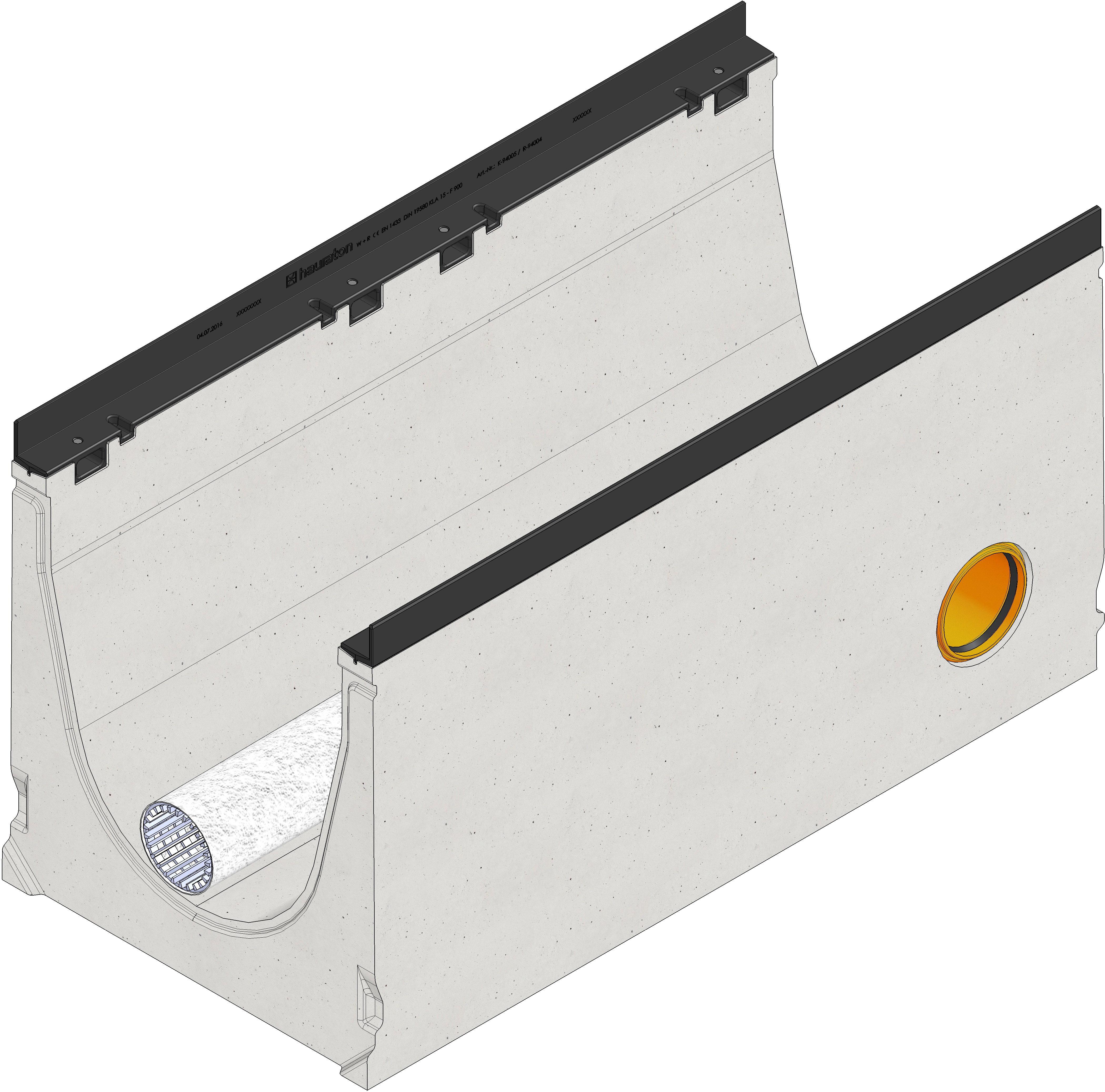

Produktdarstellung

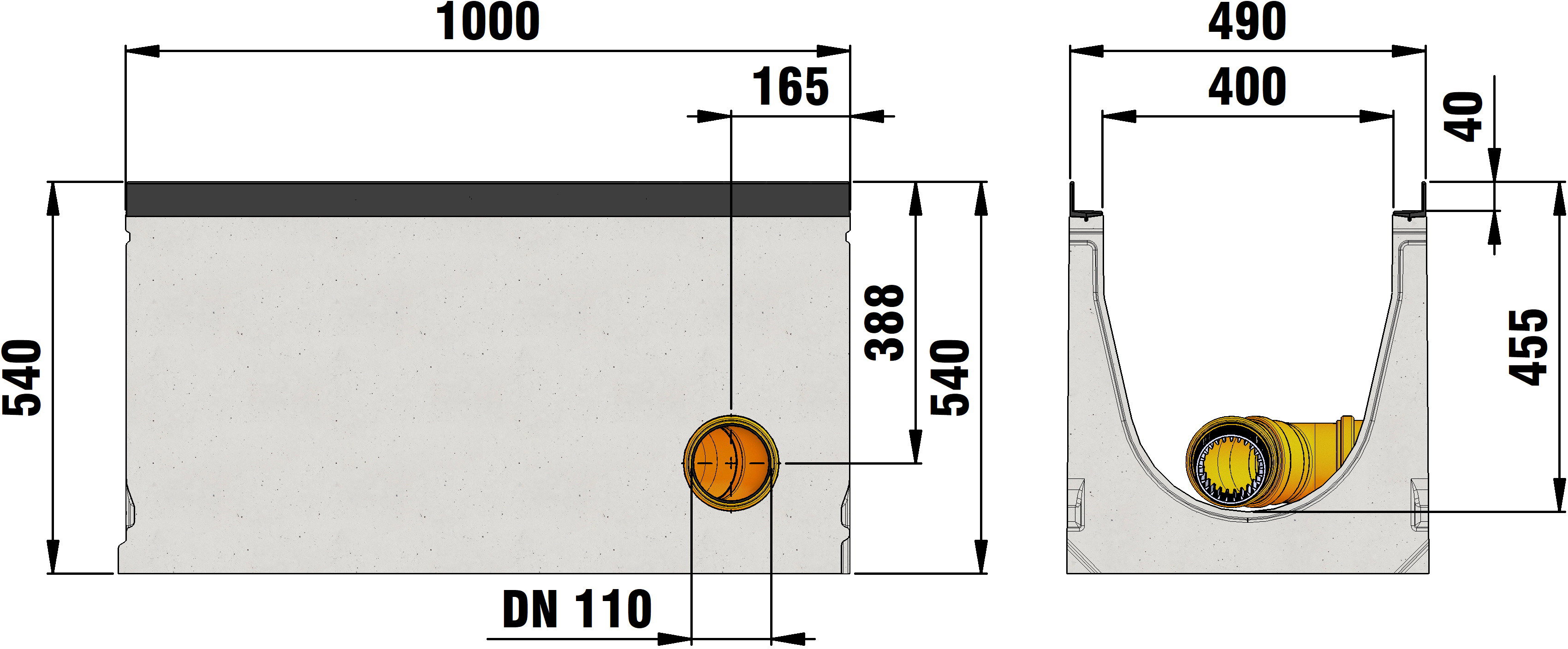

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Technische Informationen und Maße
Artikel Nr.
97676
Länge
1000 mm
Breite
490 mm
Höhe
540 mm
Gewicht
258.26 kg
Werkstoff
PVC-U
Retentionsvolumen
76 l/m
Retentionsquerschnitt
760.0 cm²
Höhe Substratfüllung (effektiv, ab Mitte Filtergitterrohr bis Oberkante Substrat)
200.0 mm
Substratbedarf
67.0 l/lfdm.
Nennweite
400
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 400 Typ 01 - Endelement mit KTL-beschichteten Gusszargen, seitlich mit integrierter KG-Muffe DN/OD 110, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, 1 m
Produktbeschreibung
DRAINFIX CLEAN FSU 400 Typ 01 - Endelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 400 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit KTL-beschichteter Gusszarge, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, 8-fach-Verschraubung pro lfdm., seitlich mit integrierter KG-Muffe DN/OD 110, inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, LxBxH 1000x490x540 mm, Art.-Nr. 97676
