DRAINFIX CLEAN RNC 400 Filtersubstratrinne mit Gussrost SW 3x 118 (133)/18 mm für Klasse D 400

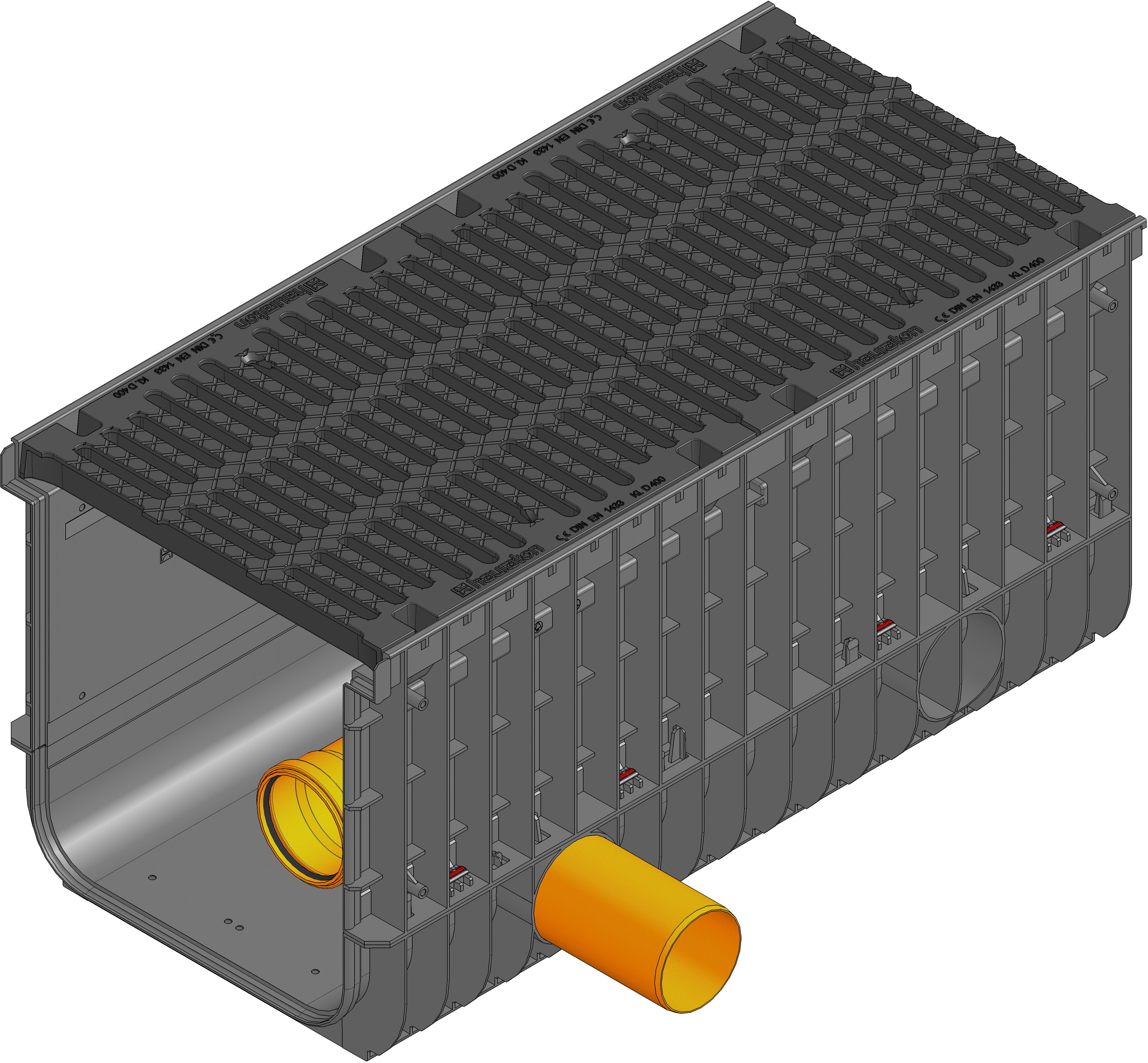

Produktdarstellung

Produktdarstellung, JPG
Download Zu Dokumenten hinzufügen
Produktdarstellung, PDF
Download Zu Dokumenten hinzufügen

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD), DWG
Download Zu Dokumenten hinzufügen

Zeichnung

Zeichnung, JPG
Download Zu Dokumenten hinzufügen
Zeichnung, PDF
Download Zu Dokumenten hinzufügen

Produktdatenblatt

Produktdatenblatt, PDF
Download Zu Dokumenten hinzufügen

Technische Informationen und Maße

Artikel Nr.

98018

Länge

1000 mm

Breite

500 mm

Höhe

500 mm

Gewicht

59.29 kg

Retentionsvolumen

68.5 l/m

Retentionsquerschnitt

685.0 cm²

Höhe Substratfüllung (effektiv, ab Mitte Filtergitterrohr bis Oberkante Substrat)

200.0 mm

Substratbedarf

93.0 l/lfdm.

Nennweite

400

Regelwerke

EN 1433, DIN 19580

Vertriebstext

DRAINFIX CLEAN RNC 400 Typ 010 - Mittelelement mit Anschluss seitlich (KG-Stutzen DN/OD 110), integrierten Zargen, Gussrost SW 3x 118 (133)/18 mm, schwarz, Kl. D 400, Drainagerohr DN/OD 100 mit Geotextil und Verbinder, DIBt-Zulassung Z-84.2-7, 1 m

Produktbeschreibung

DRAINFIX CLEAN RNC 400 Typ 010 - Mittelelement mit seitlicher Anschlussmöglichkeit mit integriertem KG-Stutzen DN/OD 110, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus recyceltem Polypropylen, Nennweite 400 mm, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit integrierter Zarge, inkl. DRAINFIX CLEAN-Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder sowie mit Gussrost aus Sphäroguss EN-GJS, SW 3x 118 (133)/18 mm, schwarz, Belastungsklasse A 15 -D 400 nach DIN 19580/EN 1433, mit Längsschubsicherung und Arretierung, LxBxH 1000x500x500 mm, Art.-Nr. 98018

Verpackungseinheit

Technische Informationen und Maße, PDF

Download Zu Dokumenten hinzufügen
