Artikel Nr. 13778

RECYFIX HICAP F 5000 bis Klasse F 900

Revisionselement komplett mit Gussrost SW 150/20 mm, KTL-beschichtet, 1,0 m

Preis auf Anfrage
Sofort ab Lager lieferbar
Projektanfrage stellen Ausschreibungstexte

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Kontaktieren Sie uns
Fragen?

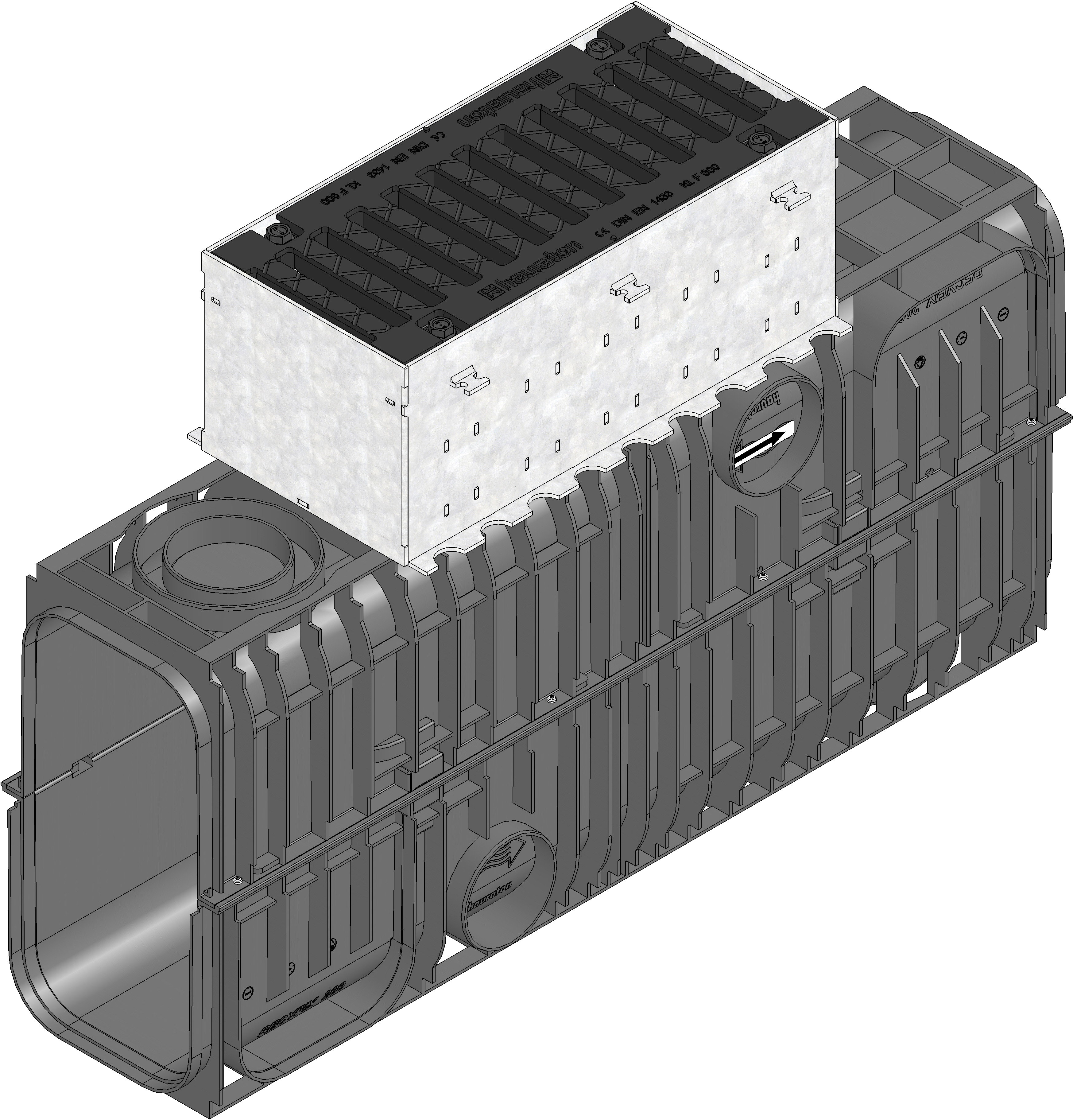

Produktdarstellung

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Technische Informationen und Maße
Artikel Nr.
13778
Länge
1000 mm
Breite
256 mm
Höhe
665 mm
Gewicht
36.56 kg
Werkstoff
bandverzinkter Stahl, Edelstahl, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl galvanisch verzinkt, Stahl 8.8 zinklamellenbeschichtet schwarz
Einlaufquerschnitt
710.0 cm²/m
Nennweite
5000
Typ nach DIN EN 1433
M
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
DIN 19580
Vertriebstext
Revisionselement mit Gussrost SW 150/20 mm, KTL-beschichtet, Kl. F 900, RECYFIX HICAP 5200, 1 m
Produktbeschreibung
RECYFIX HICAP 5200 - Revisionselement nach DIN 19580/EN 1433, CE-konform, bestehend aus geschlossenem Rinnenkörper mit Öffnung für Revisionsaufsatz, mit Revisionsaufsatz aus feuerverzinktem Stahl, Höhe 200 mm, mit Gussrost aus Sphäroguss EN-GJS, SW 150/20 mm, KTL -beschichtet, Belastungsklasse A 15 - F 900, 4-fach-Verschraubung, Länge 1000 mm, Art.-Nr. 13778
Verpackungseinheit
4 Stück / Palette

Leistungserklärung

Ausschreibungstexte

Einbaubeispiel

Pflaster Klasse A 15 - C 250, RECYFIX HICAP F 1200, 2200, 3200, 5200

Einbaubeispiel

Pflaster Klasse A 15 - C 250, RECYFIX HICAP F 1200, 2200, 3200, 5200

Einbaubeispiel

Pflaster Klasse A 15 - C 250, RECYFIX HICAP F 1300, 2300, 3300, 5300

Einbaubeispiel

Pflaster Klasse A 15 - C 250, RECYFIX HICAP F 1300, 2300, 3300, 5300

Einbaubeispiel

Pflaster Klasse D 400, RECYFIX HICAP F 1200, 2200, 3200, 5200

Einbaubeispiel

Pflaster Klasse D 400, RECYFIX HICAP F 1300, 2300, 3300, 5300

Einbaubeispiel

Asphalt Klasse D 400, RECYFIX HICAP F 1200, 2200, 3200, 5200 in Verbindung m. Edelstahlzarge in Wave- oder Slot-Design

Einbaubeispiel

Asphalt Klasse D 400, RECYFIX HICAP F 1300, 2300, 3300, 5300 in Verbindung m. Edelstahlzarge in Wave- oder Slot-Design

Einbaubeispiel

Beton Klasse D 400, RECYFIX HICAP F 1200, 2200, 3200, 5200 in Verbindung m. Edelstahlzarge in Wave- oder Slot-Design

Einbaubeispiel

Beton Klasse D 400, RECYFIX HICAP F 1300, 2300, 3300, 5300 in Verbindung m. Edelstahlzarge in Wave- oder Slot-Design

Einbaubeispiel

Pflaster Klasse D 400, RECYFIX HICAP F 1200, 2200, 3200, 5200 in Verbindung m. Edelstahlzarge in Wave- oder Slot-Design

Einbaubeispiel

Pflaster Klasse D 400, RECYFIX HICAP F 1300, 2300, 3300, 5300 in Verbindung m. Edelstahlzarge in Wave- oder Slot-Design

Einbaubeispiel

Asphalt Klasse A 15 - F 900, RECYFIX HICAP F 1200, 2200, 3200, 5200

Einbaubeispiel

Asphalt Klasse A 15 - F 900, RECYFIX HICAP F 1300, 2300, 3300, 5300

Einbaubeispiel

Beton Klasse B 125 - F 900, RECYFIX HICAP F 1200, 2200, 3200, 5200

Einbaubeispiel

Beton Klasse B 125 - F 900, RECYFIX HICAP F 1300, 2300, 3300, 5300

Einbaubeispiel

Beton Klasse A 15 - F 900, RECYFIX HICAP F 1200 - 8200 u. 1300 - 8300 mit Einlaufkasten u. L- bzw. T-förmigem Rinnenanschluss

Einbaubeispiel

Asphalt Klasse D 400 - F 900, RECYFIX HICAP 5200 Revisionselement

Einbaubeispiel

Beton Klasse D 400 - F 900, RECYFIX HICAP 5200 Revisionselement

Einbaubeispiel

Asphalt Klasse E 600 - F 900, RECYFIX HICAP 5300 Revisionselement

Einbaubeispiel

Beton Klasse E 600 - F 900, RECYFIX HICAP 5300 Revisionselement

Einbaubeispiel

Asphalt Klasse E 600, Einlaufkasten

Einbaubeispiel

Beton Klasse E 600, Einlaufkasten

Einbaubeispiel

Beton Klasse F 900, Einlaufkasten
