Artikel Nr. 32377
RECYFIX HICAP T 5000 bis Klasse F 900
Typ 5300 mit Guss-Schlitzaufsätzen und zusätzlichen Öffnungen für OPA/BZE-Entwässerung, KTL-beschichtet, 1,0 m
Preis auf Anfrage
Sofort ab Lager lieferbar
Fragen?
Unser erfahrenes Planungsteam hilft Ihnen gerne.
Kontaktieren Sie uns

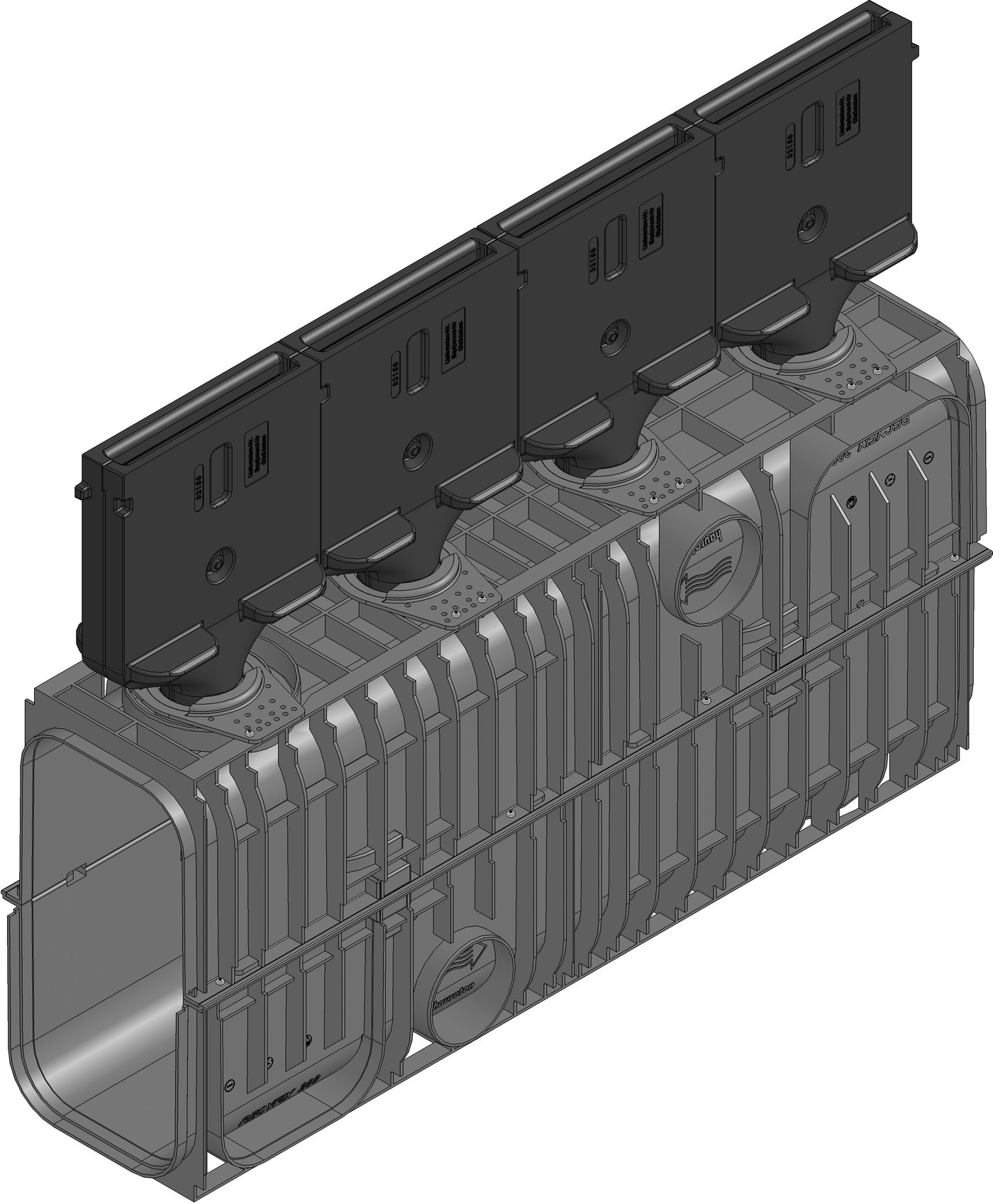

Produktdarstellung

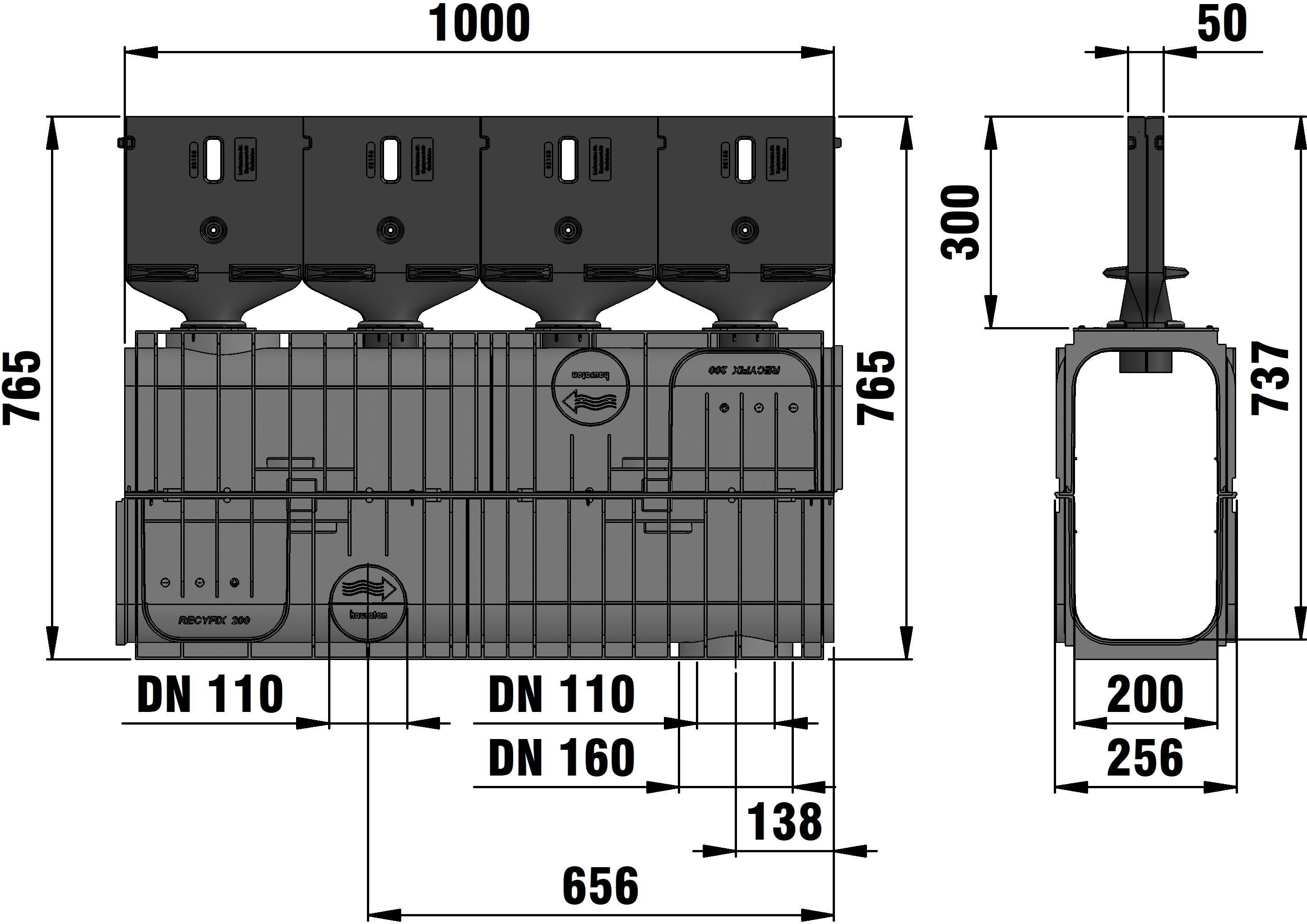

Technische Zeichnung
Zeichnung
Zeichnung (CAD)
Produktdatenblatt
Technische Informationen und Maße
Artikel Nr.
32377
Länge
1000 mm
Breite
256 mm
Höhe
765 mm
Gewicht
44.78 kg
Zargenhöhe
328 mm
Einlaufquerschnitt
154.0 cm²/m
Nennweite
5000
Lichter Rinnenquerschnitt
790 cm²
Gefälle
-
Höhe Einlauftrichter
300 mm
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX HICAP T 5300 Entwässerungs-/ Retentions-Rinne Typ OPA/BZE mit 30 cm hohen massiven Guss-Schlitzaufsätzen und zusätzlichen Öffnungen für OPA/BZE-Entwässerung, KTL-beschichtet, Kl. F 900, 1 m
Produktbeschreibung
Entwässerungs-/ Retentions-Rinne RECYFIX HICAP T 5300 Typ OPA/BZE Rinnenkörper aus recyceltem Polypropylen mit 30 cm hohen massiven Guss-Schlitzaufsätzen aus Sphäroguss EN-GJS 500-7 (GGG-50) hydraulisch optimierter Oberkante der Schlitzaufsätze, SW 17 mm, KTL-beschichtet, mit zusätzlichen Öffnungen zur Entwässerung von OPA-Belägen oder zur Bauzeiten-Entwässerung (BZE); Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit einem Entwässerungsquerschnitt von 790 cm² und einem Stauvolumen von 79,0 l/m; LxBxH 1000x256x665 mm; Art.-Nr. 32377
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400 - F 900, RECYFIX HICAP 5200 Revisionselement
Beton Klasse D 400 - F 900, RECYFIX HICAP 5200 Revisionselement
Asphalt Klasse E 600 - F 900, RECYFIX HICAP 5300 Revisionselement
Beton Klasse E 600 - F 900, RECYFIX HICAP 5300 Revisionselement
Asphalt Klasse E 600, Einlaufkasten
Beton Klasse E 600, Einlaufkasten
Beton Klasse F 900, Einlaufkasten
