Cikkszám 33435

STEELFIX Kifolyóelem, alsó rész

Vízelvezető doboz 30 × 30 mm, 45/75 típushoz, horganyzott

Ajánlat kérés Kiíró szöveg

Kérdése van?

Kollégáink készséggel állnak az Ön rendelkezésére

Kapcsolat
Kérdése van?

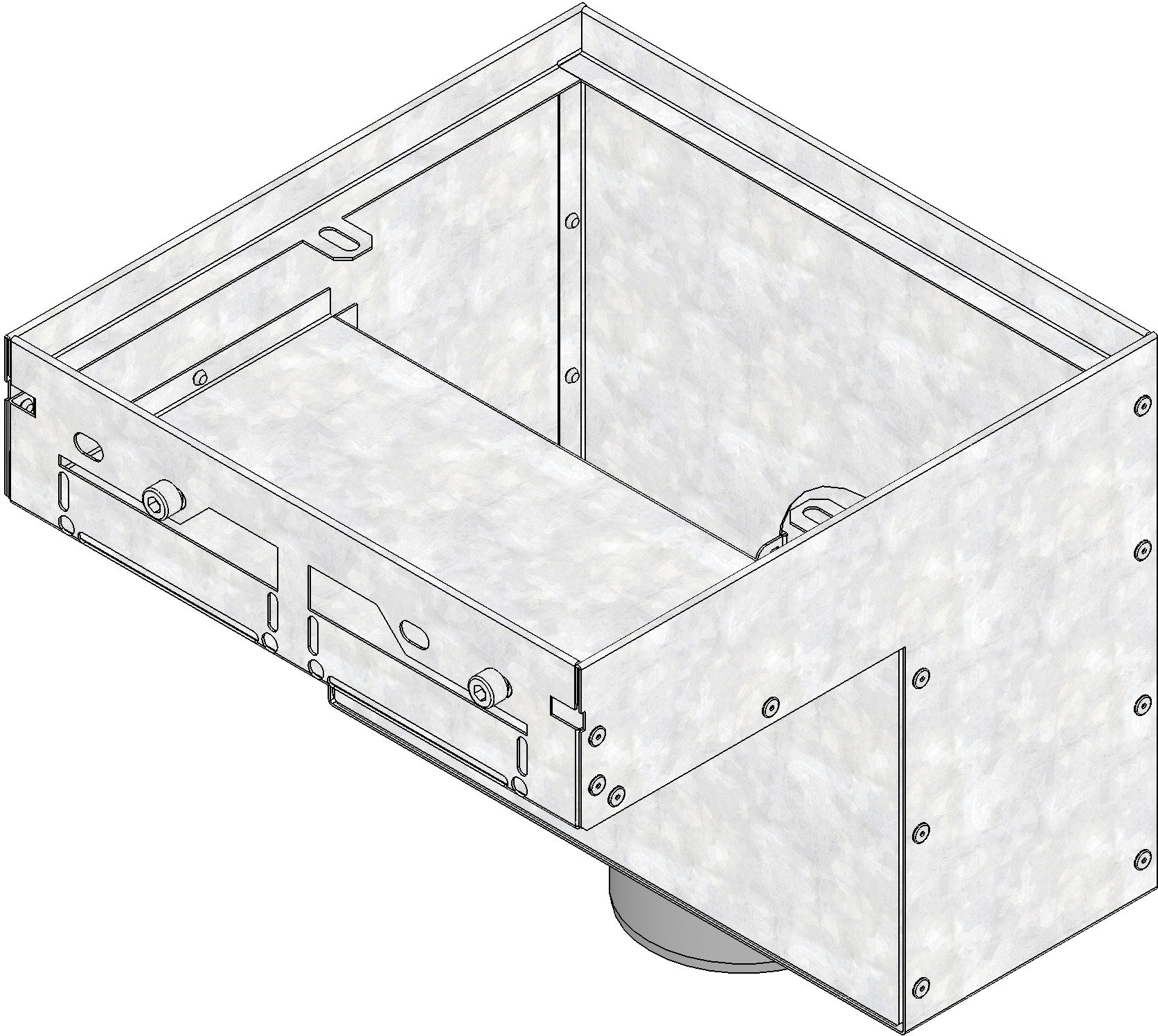

Termék kép

Műszaki rajz

Rajzok (CAD)

Rajzok (CAD)

Adatlap

Műszaki információk és mérőszámok

Cikkszám
33435
Hossz
300 mm
Szélesség
300 mm
Magasság
250 mm
Tömeg
2.81 kg
Anyag
horganyzott acél, PVC-U
Névleges átmérő
115, 135, 155, 205, 255
Termék leírás
DACHFIX STEEL vizelvezető doboz 300, típus 45/75, horganyzott szalagacél, csőcsonkkal DN 100, szürke és vakfedél, horganyzott, DACHFIX STEEL 45/75 típushoz, döntött és szegecselt, túlnyúló kialakítás, a lapos tetőkre vonatkozó irányelvek szerint, 9-es rész és DIN 18195 szerint, t = 1,5 mm, A 15 terhelési osztálynak megfelelő, járható és kerekesszékkel is megközelíthető, a teljes belső oldalon rácsos megtámasztással, könnyen beépíthető a folyókasorba, függőleges és vízszintes csatalkozási lehetőség DN 100, H/SZ/M 300x300x300 mm, cikkszám: 33435
Csomagolási egység (db/raklap)
-

Kiíró szöveg

Beépítési példa

kerekesszékkel járható, víztelenítés lefolyóelemen keresztül, függőleges csatlakozás

Beépítési példa

kerekesszékkel járható, víztelenítés lefolyóelemen keresztül, vízszintes csatlakozás

Beépítési példa

kerekesszékkel járható, víztelenítés folyókán keresztül, függőleges, akadálymentes átmenet (2 cm)

Beépítési példa

kerekesszékkel járható, víztelenítés folyókán keresztül, függőleges, padkamentes átmenet (0 cm)

Beépítési példa

kerekesszékkel járható, víztelenítés kivezető csatornán és DACHFIX POINT-on keresztül

Beépítési példa

kerekesszékkel járható, víztelenítés kivezető csatornán keresztül (fenéklemez), függőleges csatlakozás

Beépítési példa

kerekesszékkel járható, víztelenítés kivezető csatornán keresztül (dupla), függőleges csatlakozás

Beépítési példa

kerekesszékkel járható, víztelenítés kivezető csatornán és DACHFIX POINT-on keresztül

Beépítési példa

Természetes kőburkolat class Gyalogos forgalom, kerekesszékkel járható

Beépítési példa
