Art. N. 65453

DACHFIX STEEL 255, altezza 100 mm

Tipo 100, con altezza regolabile, zincata, 1 m

Immediatamente disponibile a magazzino
Richiesta di supporto Voci di capitolato

Domande?

Il nostro team di esperti sarà lieto di aiutarti.

Contattaci
Domande?

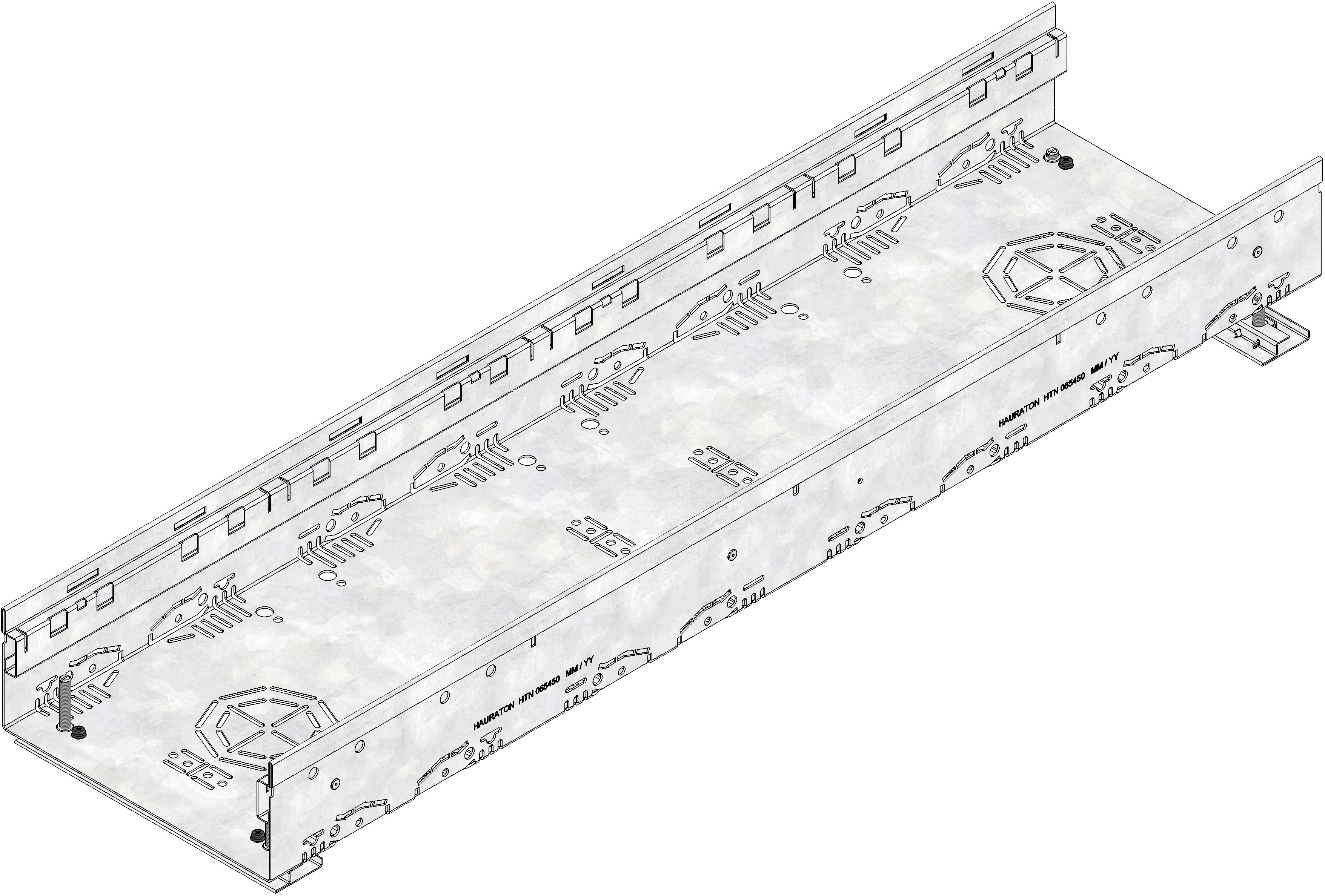

Immagine del prodotto

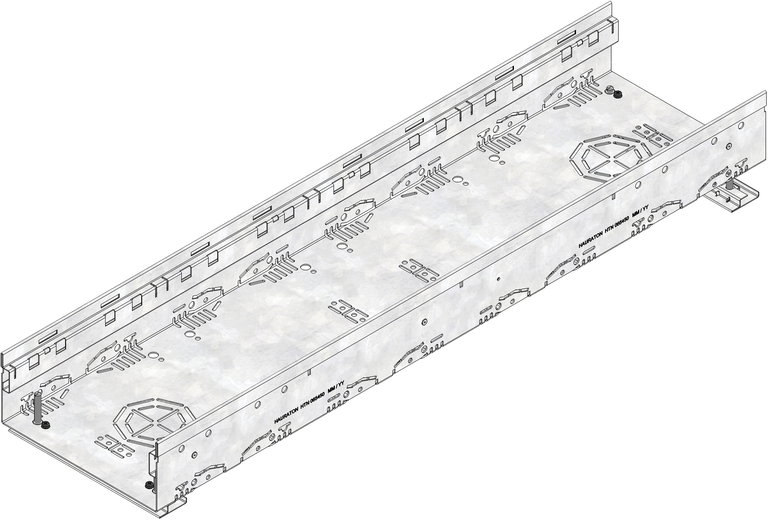

Immagine del prodotto

Disegno tecnico

Disegno (CAD)

Disegno (CAD)

Scheda tecnica

Informazioni tecniche
Art. N.
65453
Lunghezza
1000 mm
Larghezza esterna
255 mm
Altezza Esterna
114 - 149 mm
Peso
6.93 kg
Materiale
acciaio zincato
Altezza telaio
20 mm
Larghezza interna
255
Sezione di drenaggio
198 cm²
Pendenza
-
Tipo di fissaggio
Fermo di sicurezza
Tipo secondo EN 1433
M
Materiale canale
acciaio zincato
Descrizione commerciale
DACHFIX STEEL 255 Canaletta con altezza regolabile, Tipo 100, zincata
Descrizione prodotto
DACHFIX STEEL 255 - canaletta tipo 75 con regolatore di altezza, zincato , adatto al traffico pedonale e accessibile alle sedie a rotelle, supporto della griglia inclinato verso l'interno, con perforazione su due lati e con base a canale perforazione integrata per l'esecuzione in loco di elemento di collegamento del tubo di DN/OD 75 o DN/OD 110, incl. 2 pcs kit regolatore per 1 m, altezza regolabile 114-149 mm, L/W/H 1000x255x114-149 mm, art. 65453
Pezzi per pallet
-

Voci di capitolato

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio senza collegamento

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite pozzetto di scarico, collegamento verticale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite pozzetto di scarico, collegamento orizzontale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite raccordo, passaggio verticale senza barriere (2 cm)

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite collegamento, passaggio verticale senza soglia (0 cm)

Esempio di posa

Rivestimento in piastrelle classe Pedonale, accessibile con sedia a rotelle

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio chiuso tramite canale di scarico (piastra a pavimento), collegamento verticale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio chiuso da un canale di scarico (raddoppiato), collegamento verticale

Esempio di posa

Accessibile con sedia a rotelle, drenaggio tramite canale di derivazione e DACHFIX POINT

Esempio di posa

Accessibile con sedia a rotelle, drenaggio tramite canale di derivazione e DACHFIX POINT

Esempio di posa
