Art. N. 98039
DRAINFIX CLEAN RNC 400 Canale filtrante fino alla classe D 400, con tubo di drenaggio rivestito con geotessuto e elemento di collegamento
Tipo 010, elemento finale, con possibilità di scarico laterale con PVC-U DN/OD 110, 1,0 m
Immediatamente disponibile a magazzino
Domande?
Il nostro team di esperti sarà lieto di aiutarti.
Contattaci

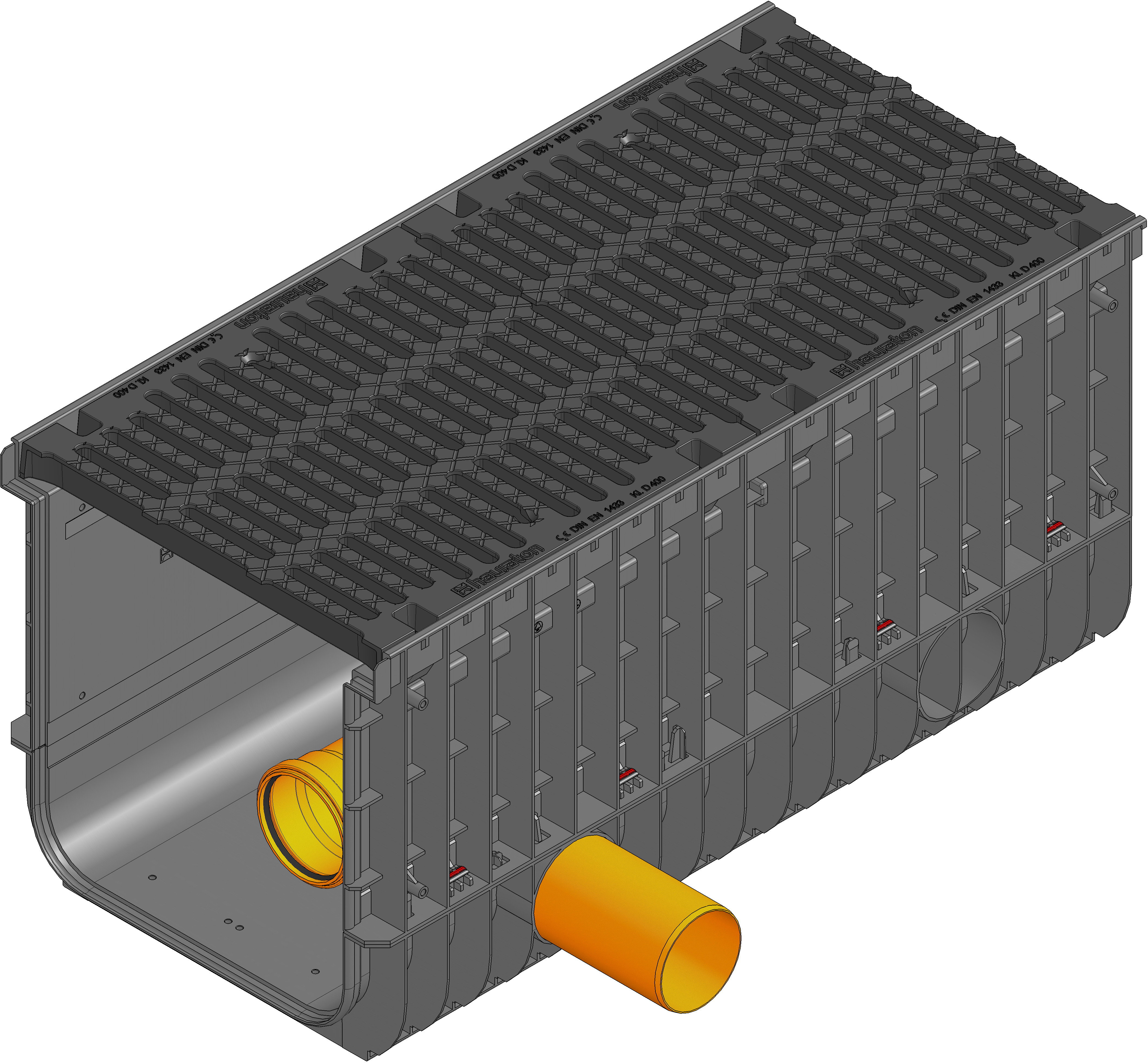

Immagine del prodotto
Disegno tecnico
Disegno (CAD)

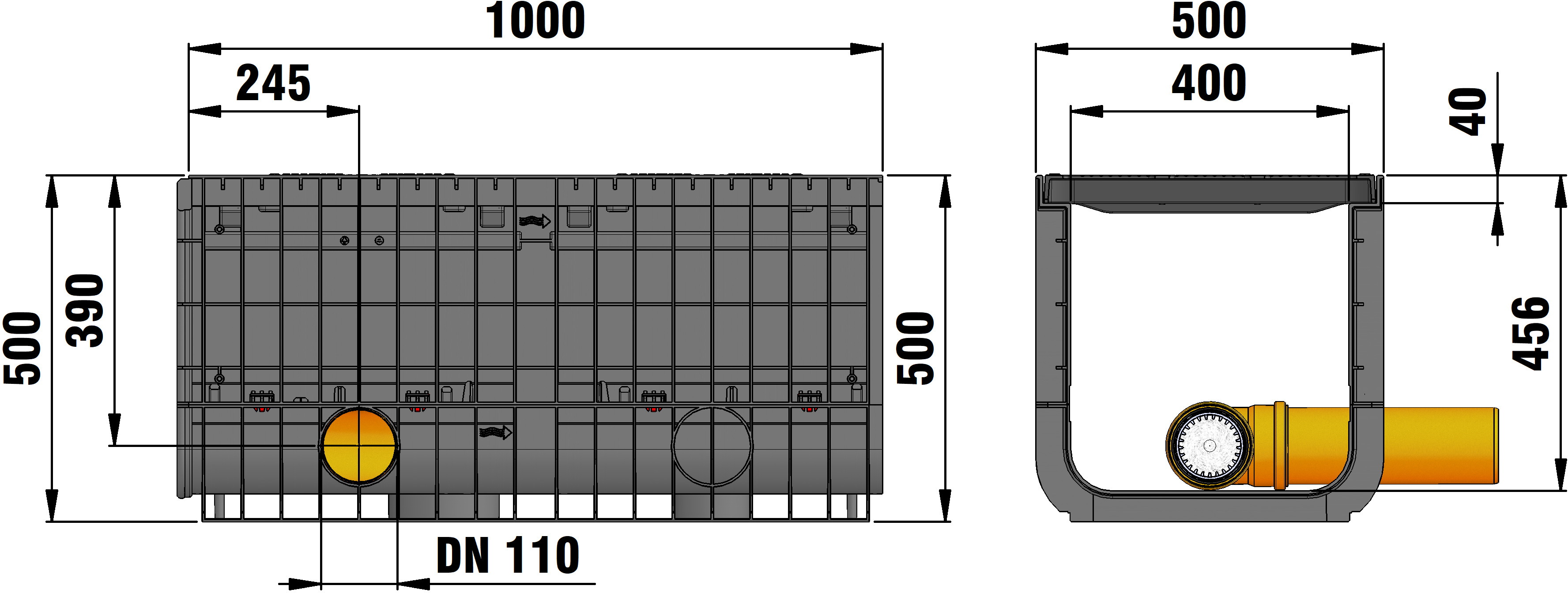

Disegno
Scheda tecnica
Informazioni tecniche
Art. N.
98039
Lunghezza
1000 mm
Larghezza esterna
500 mm
Altezza Esterna
500 mm
Peso
58.11 kg
Volume di ritenzione
88 l/m
Sezione di ritenzione
880.0 cm²
Altezza di riempimento del substrato
(effective, from the middle of the filter grid tube to the top edge of the substrate)
150.0 mm
Requisiti del substrato
80.0 l/lfdm.
Larghezza interna
400
Norme e regolamenti
EN 1433, DIN 19580
Descrizione commerciale
DRAINFIX CLEAN RNC 400 BASIC tipo 010 - Elemento finale, con possibilità di scarico verticale U-PVC DN/OD 110, canale con filtro nel substrato per il trattamento delle particelle, con telaio, con griglia in ghisa a fessure 3x 118 (133)/18 mm, nera, cl. D
Descrizione prodotto
DRAINFIX CLEAN RNC 400 BASIC tipo 010 - Elemento finale,con possibilità di scarico laterale PVC-U DN/OD 110, canale con filtro nel substrato per il trattamento delle particelle, in PP, larghezza interna 400 mm, marcato CE, testato secondo i requisiti dell'autorità tecnica tedesca (DIBt), con telaio, incluso tubo di drenaggio DN/OD 100 con geotessuto e adattatore, con griglia in ghisa sferoidale EN-GJS-500-7, a fessure 3x 118 (133)/18 mm, nera, classe di carico A 15 - D 400 secondo la EN 1433, LxLxH 1000x500x500 mm, art. 98039
Pezzi per pallet
-
Voci di capitolato
Esempio di posa
Calcestruzzo classe D 400,
Asfalto classe D 400,
Pavimentazione classe D 400,

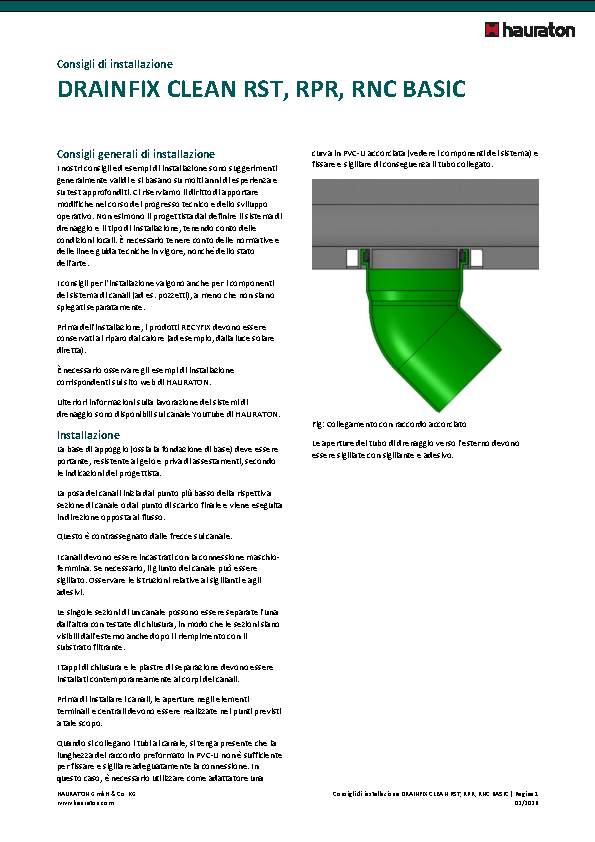

Istruzioni di posa
