Art. N. 66013

STEELFIX REGULAR 155, altezza 75 mm

Tipo 75, inox, 1,0 m

Tempi di consegna su richiesta
Richiesta di supporto Voci di capitolato

Domande?

Il nostro team di esperti sarà lieto di aiutarti.

Contattaci
Domande?

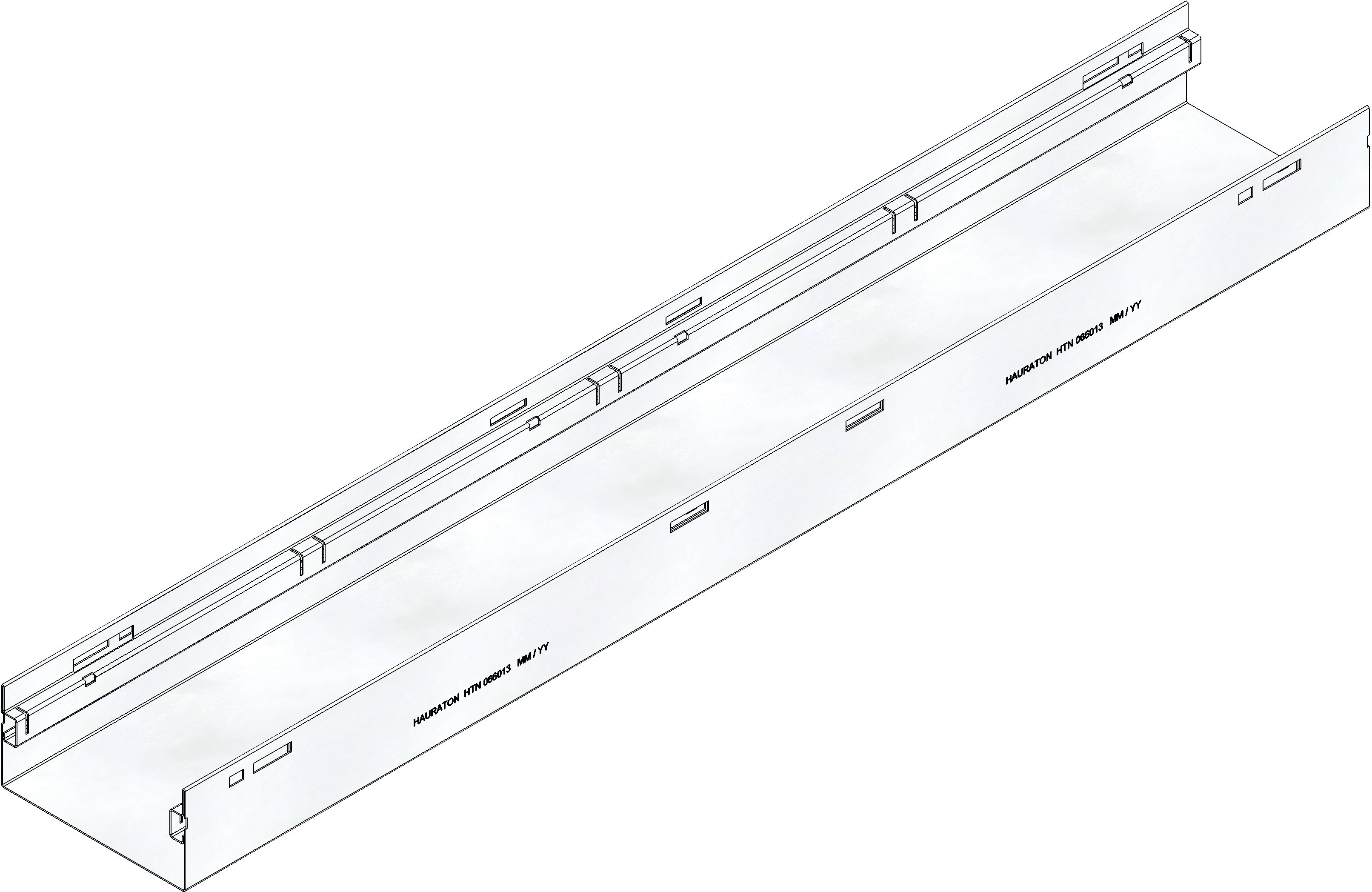

Immagine del prodotto

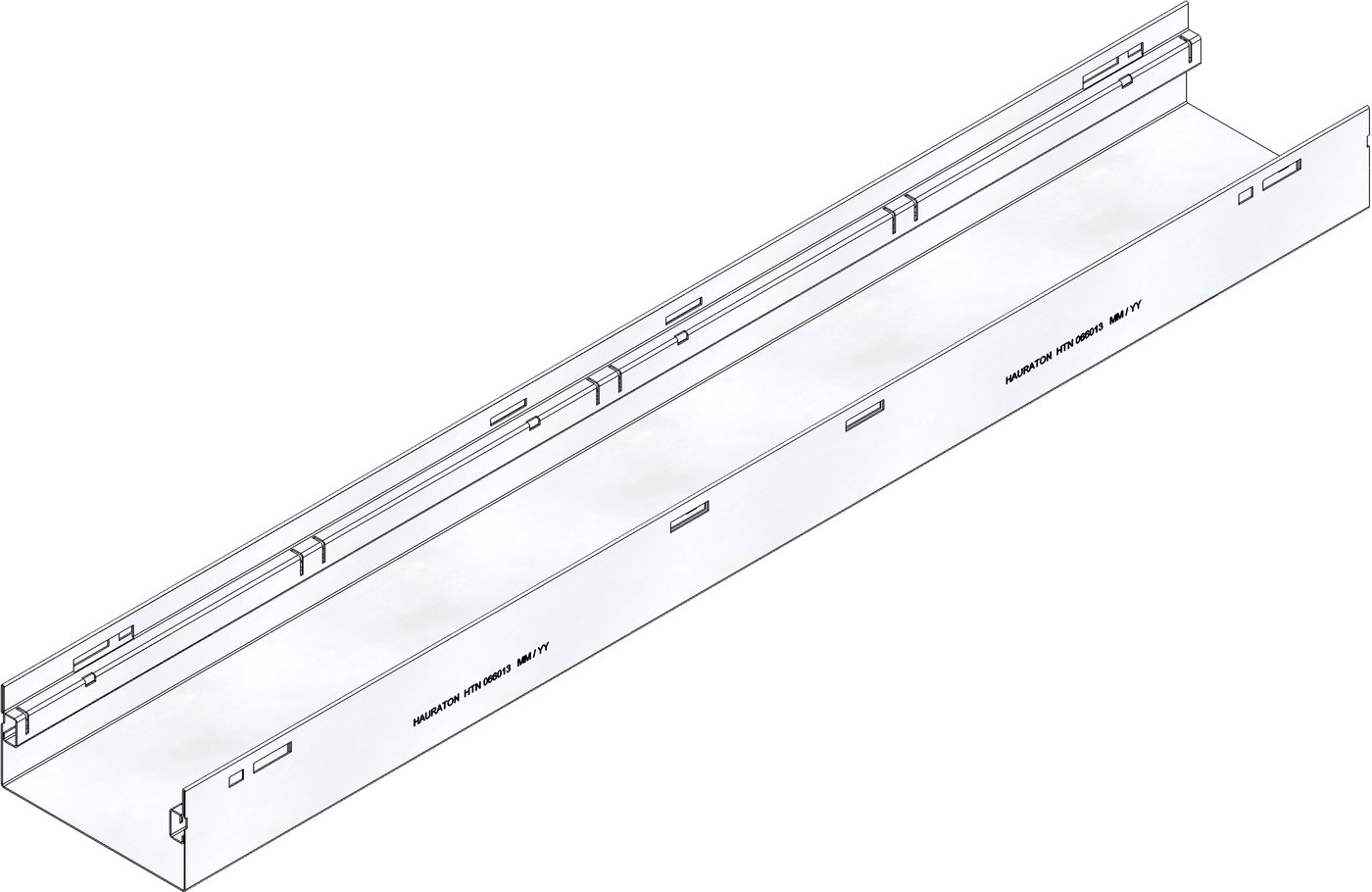

Immagine del prodotto

Disegno tecnico

Disegno (CAD)

Disegno (CAD)

Scheda tecnica

Informazioni tecniche
Art. N.
66013
Lunghezza
1000 mm
Larghezza esterna
155 mm
Altezza Esterna
75 mm
Peso
3.25 kg
Materiale
Acciaio inox 1.4301
Altezza telaio
20 mm
Larghezza interna
155
Sezione di drenaggio
78 cm²
Pendenza
-
Tipo di fissaggio
Fermo di sicurezza
Tipo secondo EN 1433
M
Materiale canale
Acciaio inox 1.4301
Descrizione commerciale
STEELFIX REGULAR 155 tipo 75, inox, altezza 75 mm, 1 m
Descrizione prodotto
STEELFIX REGULAR 155 - tipo 75, inox CNS 1.4301 (AISI 304), adatto al traffico pedonale e accessibile con sedia a rotelle, suppoto griglia inclinato verso l'interno, fondo del canale e parete ciechi, L/W/H 1000x155x75 mm, art. 66013
Pezzi per pallet
-

Voci di capitolato

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite pozzetto di scarico, collegamento verticale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite pozzetto di scarico, collegamento orizzontale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite raccordo, passaggio verticale senza barriere (2 cm)

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio tramite collegamento, passaggio verticale senza soglia (0 cm)

Esempio di posa

Accessibile con sedia a rotelle, drenaggio tramite canale di derivazione e DACHFIX POINT

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio chiuso tramite canale di scarico (piastra a pavimento), collegamento verticale

Esempio di posa

Accessibile alle sedie a rotelle, drenaggio chiuso da un canale di scarico (raddoppiato), collegamento verticale

Esempio di posa

Accessibile con sedia a rotelle, drenaggio tramite canale di derivazione e DACHFIX POINT

Esempio di posa

Rivestimento in piastrelle classe Pedonale, accessibile con sedia a rotelle

Esempio di posa
