Artikelnr. 65453

DACHFIX STEEL 255, bouwhoogte 100 mm

type 100, in hoogte verstelbaar, verzinkt staal, 1,0 m

Vragen over producten Bestekteksten

Vragen?

Ons ervaren planningsteam helpt u graag verder.

Neem contact op
Vragen?

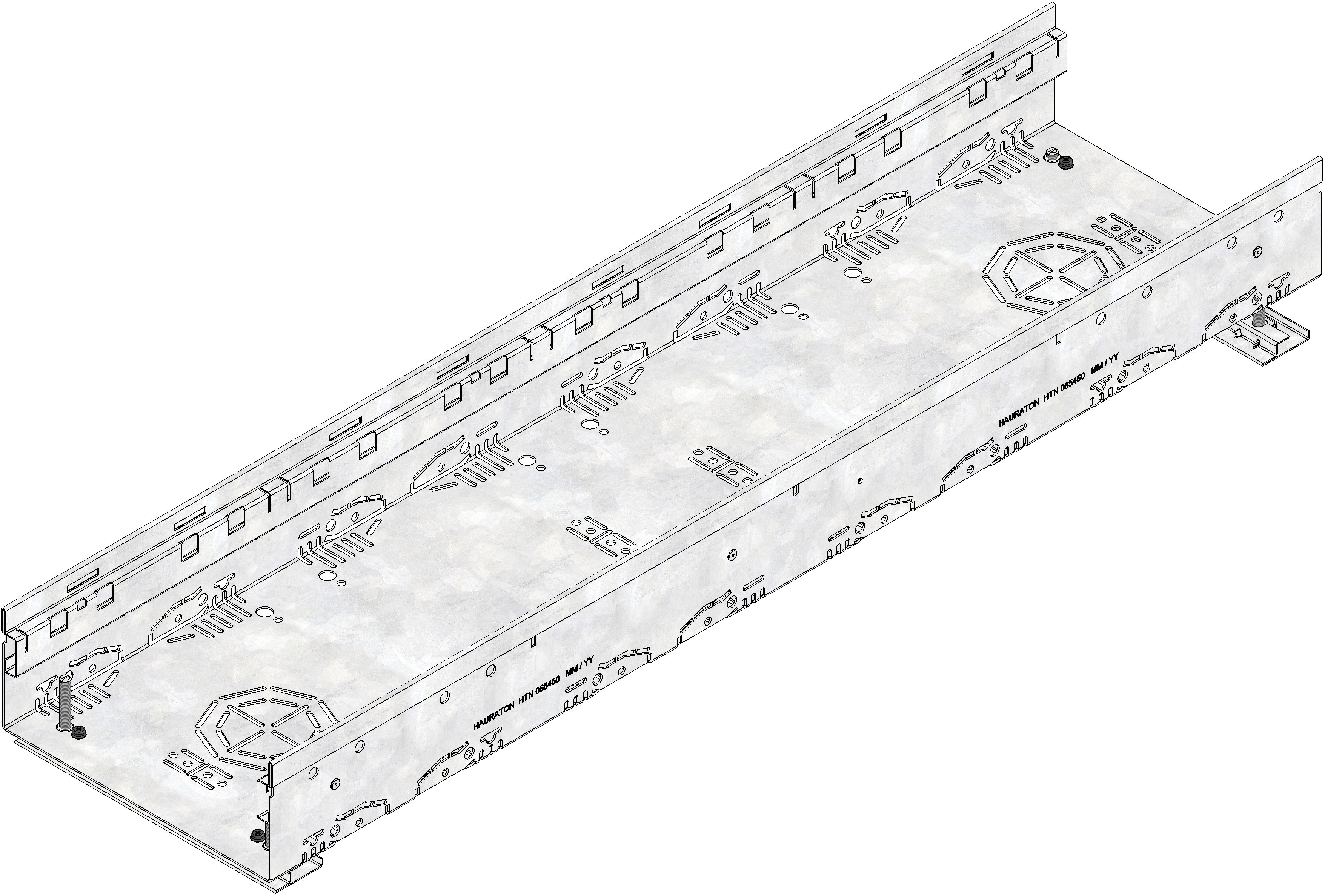

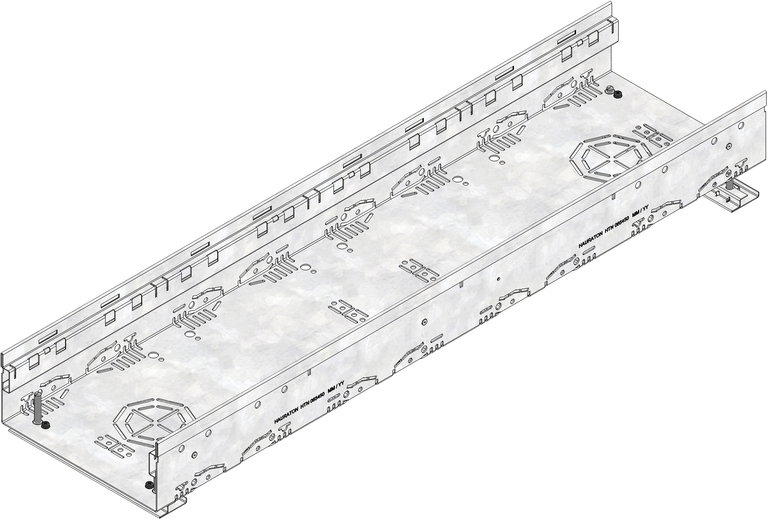

Productafbeelding

Technische tekening

Tekening (CAD)

Tekening (CAD)

Productblad

Technische gegevens en afmetingen
Artikelnr.
65453
Lengte
1000 mm
Breedte
255 mm
Hoogte
114 mm
Gewicht
6.93 kg
Materiaal
verzinkt staal
Hoogte randbescherming
20 mm
Nominale gootbreedte
255
Inwendige gootdoorsnede
198 cm²
Helling
-
Type bevestiging
knevel
Type volgens DIN EN 1433
M
Materiaal goot
verzinkt staal
Verkooptekst
DACHFIX STEEL 255 Lijngootelement type 100, in hoogte verstelbaar, verzinkt staal, hoogteverstelbereik 114-149 mm, 1 m
Productbeschrijving
DACHFIX STEEL 255 type 100 - Lijngootelement met verstelsets voor hoogteaanpassing, van corrosiebeschermd verzinkt staal, beloopbaar en rolstoeltoegankelijk, rooster naar binnen gekanteld, met perforatie in de zijkant en het bodemgebied voor aansluiting DN/OD 75 of DN/OD 110 en 8-voudige aansluitmogelijkheid in de zijkant voor aftakkanaal, incl. 4-voudige muurankerfunctie, incl. 2 verstelsets/1 m stuk, hoogteverstelbaarheid 114-149 mm, LxBxH 1000x255x114-149 mm, art.nr. 65453
Verpakkingseenheid
-

Bestekteksten

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering zonder kanaalaansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, verticale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, horizontale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via gootaansluiting, verticaal, barrièrevrije overgang (2e verdieping)

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afvoer via gootaansluiting, verticaal, drempelloze overgang (0 cm)

Plaatsingsvoorbeeld

plaatbedekking klasse geschikt voor voetgangersverkeer, rolstoeltoegankelijk

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakking gesloten (vloerplaat), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakgoot gesloten (verdubbeld), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT
