Artikelnr. 66013

STEELFIX REGULAR 155, bouwhoogte 75 mm

type 75, RVS, 1,0 m

Vragen over producten Bestekteksten

Vragen?

Ons ervaren planningsteam helpt u graag verder.

Neem contact op
Vragen?

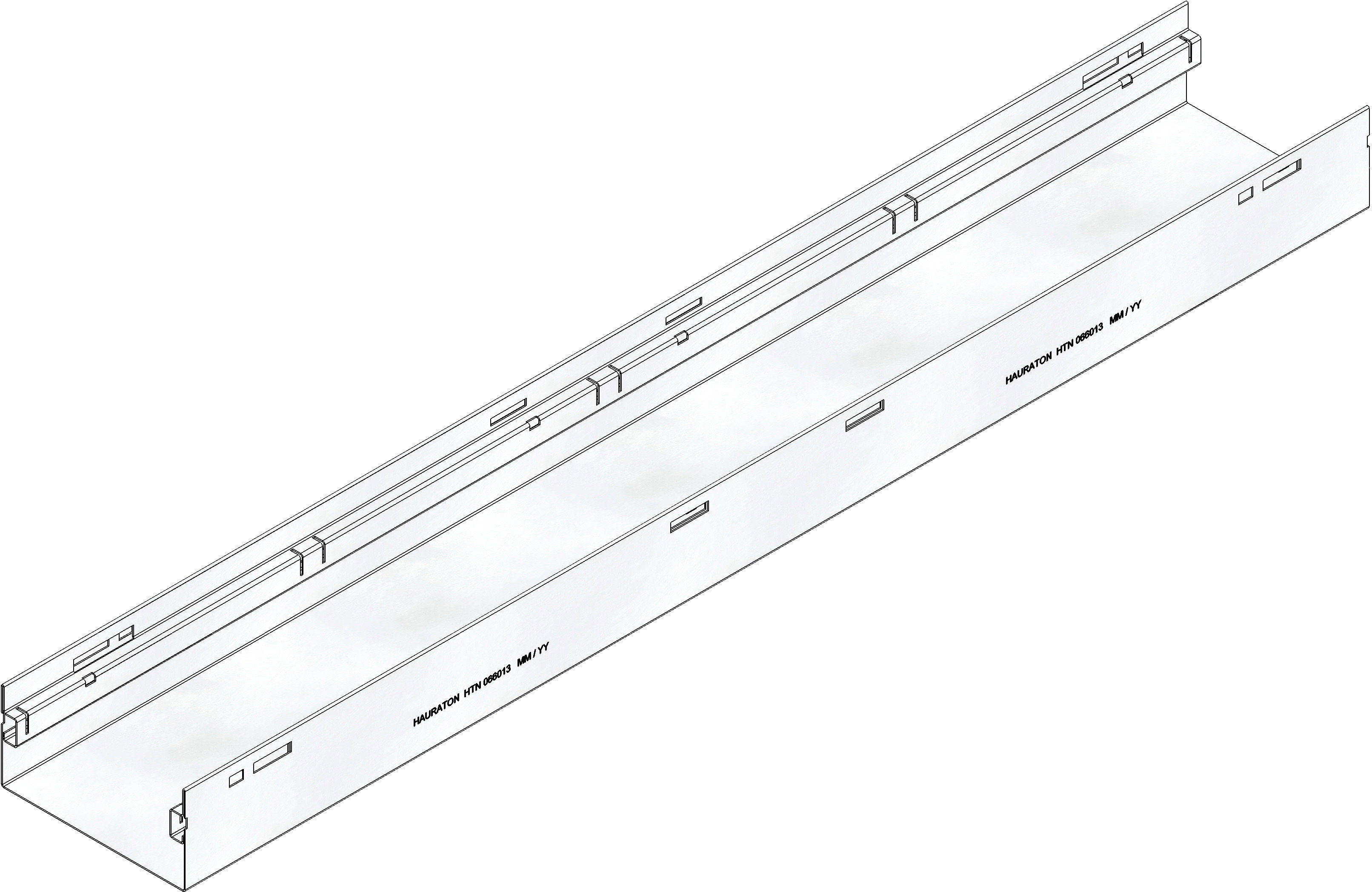

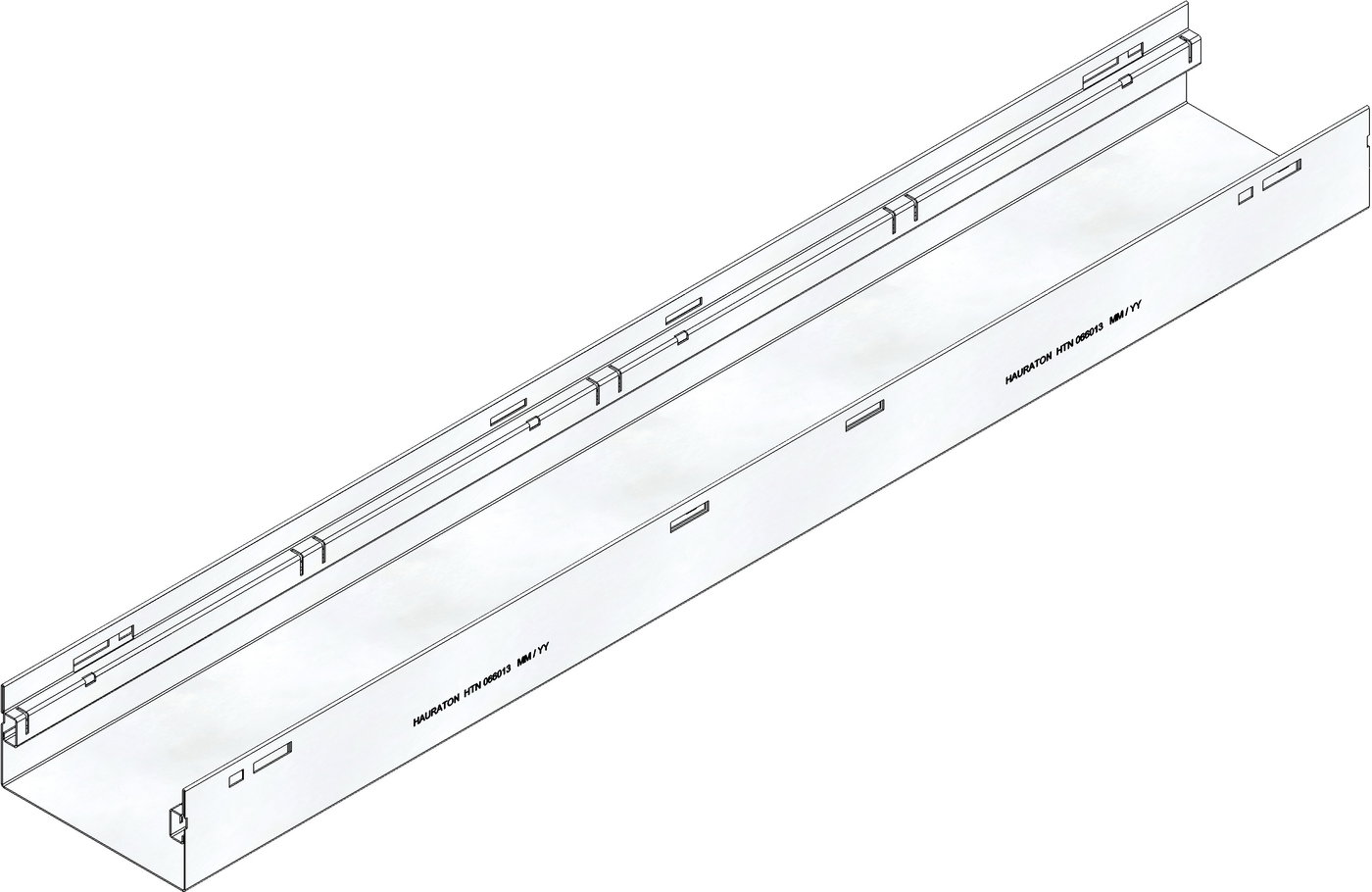

Productafbeelding

Technische tekening

Tekening (CAD)

Tekening (CAD)

Productblad

Technische gegevens en afmetingen
Artikelnr.
66013
Lengte
1000 mm
Breedte
155 mm
Hoogte
75 mm
Gewicht
3.25 kg
Materiaal
RVS 1.4301
Hoogte randbescherming
20 mm
Nominale gootbreedte
155
Inwendige gootdoorsnede
78 cm²
Helling
-
Type bevestiging
knevel
Type volgens DIN EN 1433
M
Materiaal goot
RVS 1.4301
Verkooptekst
STEELFIX REGULAR 155 Lijngootelement type 75 gesloten, RVS, bouwhoogte 75 mm, 1m
Productbeschrijving
STEELFIX REGULAR 155 - Lijngootelement type 75 gesloten, van RVS CNS 1.4301(AISI 304), geschikt voor voetgangers en rolstoeltoegankelijk,roosterteun naar binnen gekanteld, gootbodem en wand gesloten, LxBxH1000x155x45 mm, art.nr. 66013
Verpakkingseenheid
-

Bestekteksten

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, verticale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via afvoerbak, horizontale aansluiting

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via gootaansluiting, verticaal, barrièrevrije overgang (2e verdieping)

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afvoer via gootaansluiting, verticaal, drempelloze overgang (0 cm)

Plaatsingsvoorbeeld

rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakking gesloten (vloerplaat), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakgoot gesloten (verdubbeld), verticale aansluiting

Plaatsingsvoorbeeld

Rolstoeltoegankelijk, afwatering via aftakkanaal en DACHFIX POINT

Plaatsingsvoorbeeld

plaatbedekking klasse geschikt voor voetgangersverkeer, rolstoeltoegankelijk

Plaatsingsvoorbeeld
