Broj artikla 8223
FASERFIX KS 100 do klase opterećenja F 900
Tip 020, sa PVC-U izlazom cevi DN/OD 110, nerđajući čelik, 1,0 m

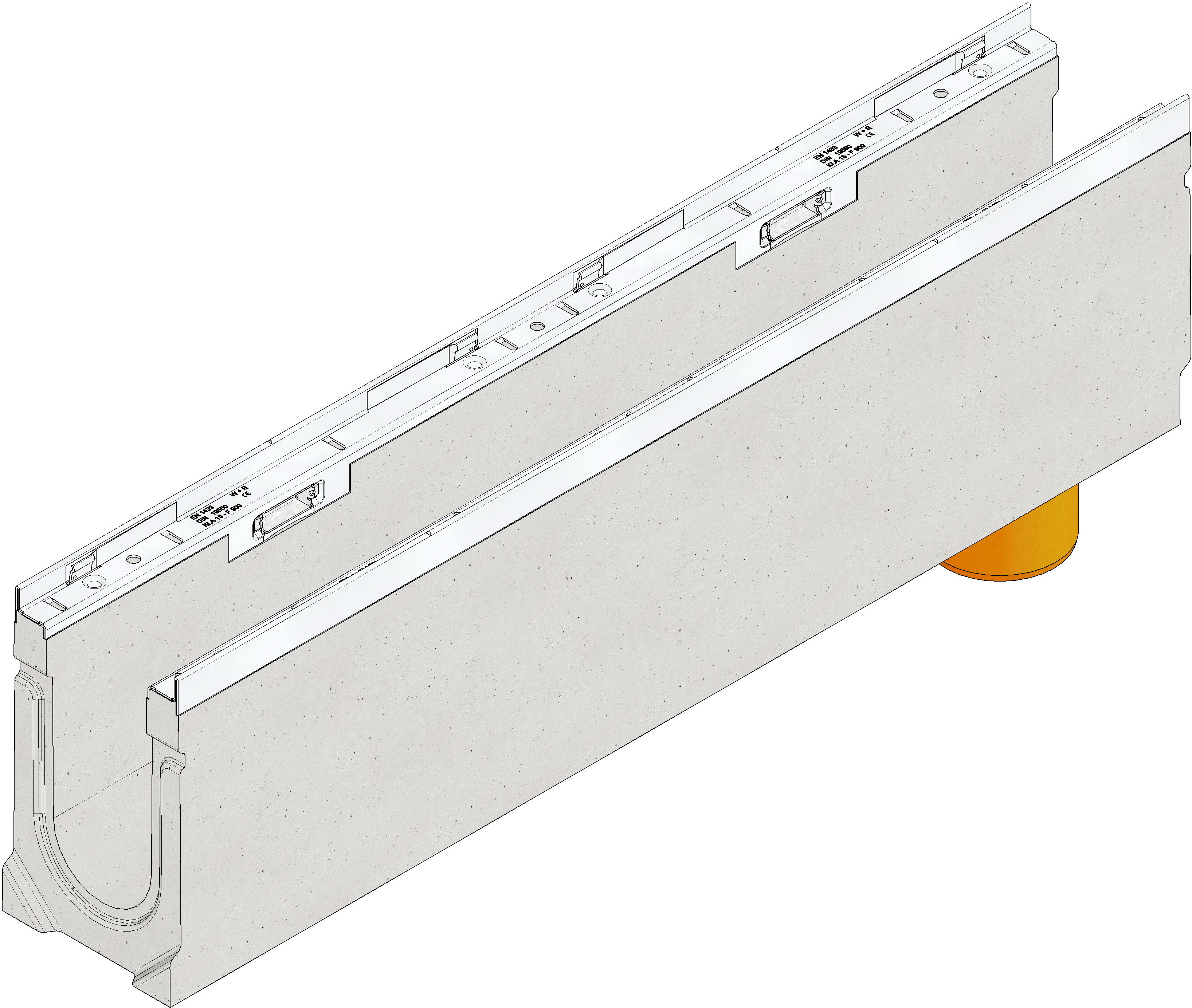

Slika proizvoda

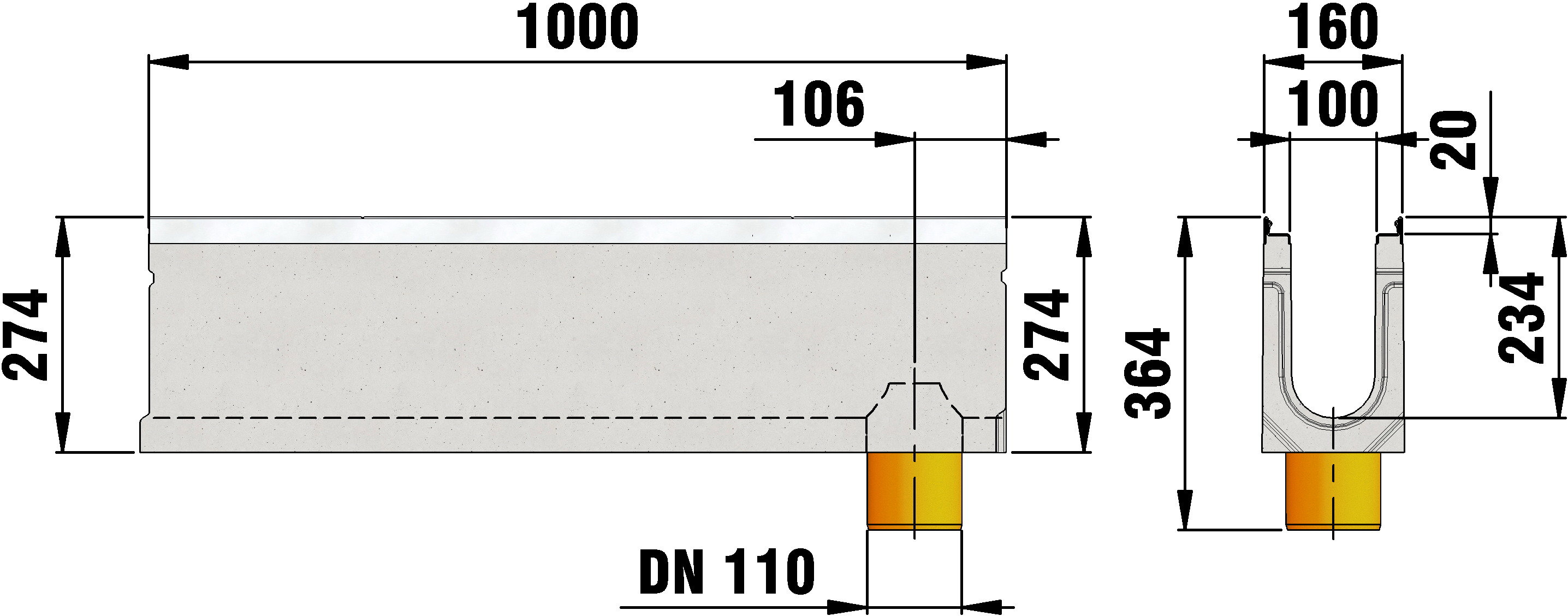

Tehnički crtež
Crtež (CAD)
Crtež
Tehnički list
Tehničke informacije i metrika
Broj artikla
8223
Dužina
1000 mm
Širina
160 mm
Visina
274 mm
Težina
49.30 kg
Materijala
FASERFIX beton ojačan vlaknima, Nerđajući čelik 1.4301
Visina okvira
20 mm
Nazivni prečnik
100
Unutrašnji poprečni presek kanala
199 cm²
Gradijent
-
Tip pričvršćivanja
Ručica za zaključavanje, SIDE-LOCK
Tip prema DIN EN 1433
M
Kanali materijal
FASERFIX beton ojačan vlaknima
Materijal okvira
Nerđajući čelik 1.4301
Pravila i propisi
EN 1433,
Sales tekt
FASERFIX KS 100 Telo kanala tip 020 sa rubom od nerđajućeg čelika, sa PVC-U izlazom cevi DN/OD 110 vertikalno, 1 m
Opis proizvoda
FASERFIX KS 100 tip 020 - Telo kanala od vlaknima ojačanog betona, klasa opterećenja A 15 - F 900 prema EN 1433, sa PVC-U izlazom cevi DN/OD 110 na kraju kanala vertikalno, CE saglasan, sa rubom od nerđajućeg čelika CNS 1.4301 i sistemom zaključavanja bez vijaka SIDE-LOCK za brzu ugradnju rešetke, dostupan je dodatni mehanizam zaključavanja, 8-struko zaključavanje, sa žlebom za zaptivanje, DxŠxV 1000x160x274 mm, artikl br. 8223
Jedinica pakovanja
-
Predmerski opisi
Primeri ugradnje
klasa A 15 - B 125,
Beton klasa A 15 - C 250,
Beton klasa A 15 - C 250,
Popločanje klasa A 15 - C 250,
klasa A 15 - C 250,
Asfalt klasa E 600 - F 900,
Beton klasa B 125 - F 900,
Cementna košuljica klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Beton klasa A 15 - D 400,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Popločanje klasa D 400,
Beton klasa E 600,
Popločanje klasa A 15 - C 250,
Asfalt klasa A 15 - D 400,
Popločanje klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Uputstva za ugradnju
