Obj. číslo produktu 65225

DACHFIX STEEL 155, výška 75 mm

Typ 75, pozink/nerez

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

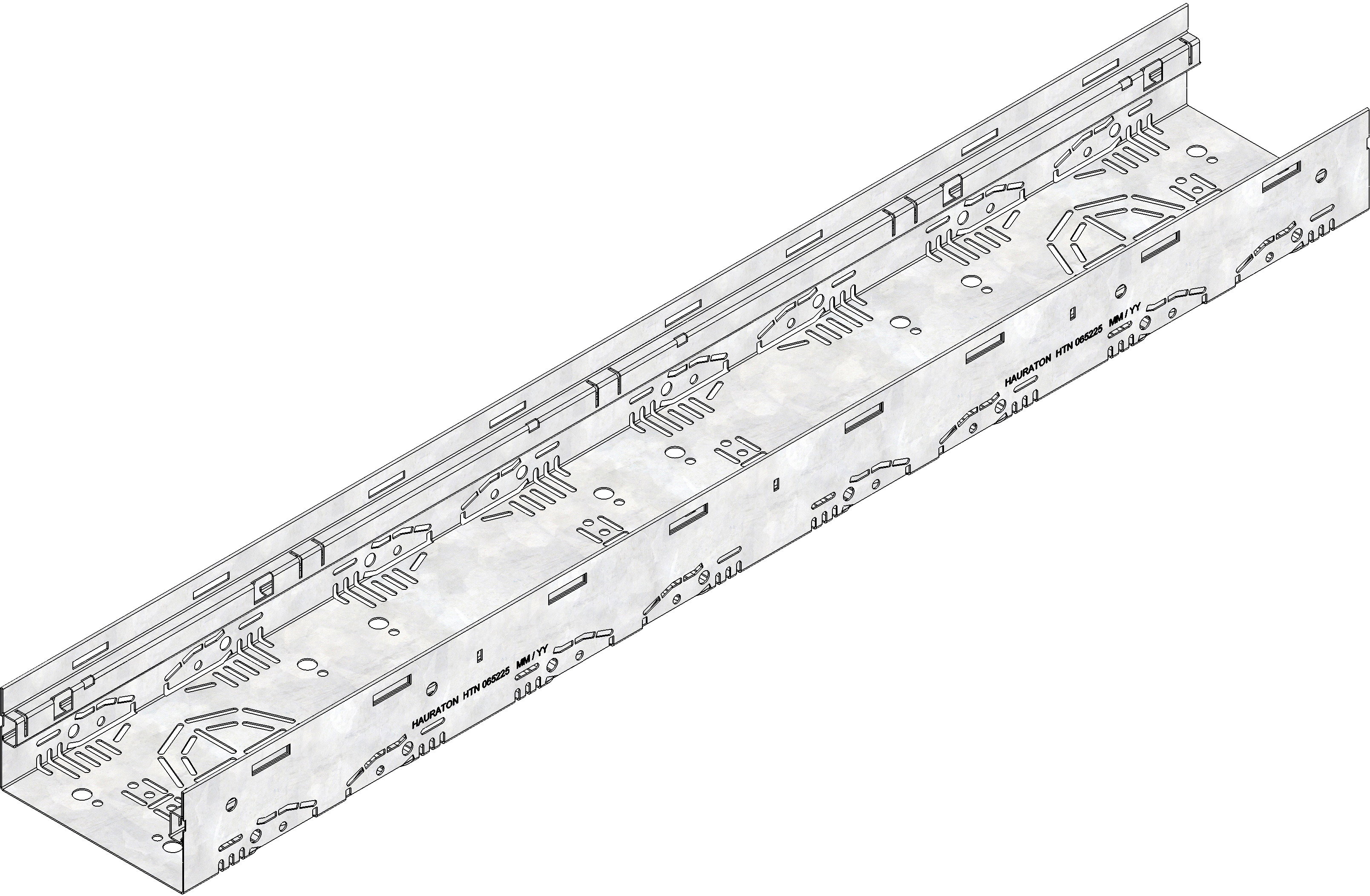

Obrázek produktu

Technický výkres

Výkres (CAD)

Produktový list

Technické informace a rozměry

Obj. číslo produktu
65225
Délka
1000 mm
Šířka
155 mm
Výška
75 mm
Hmotnost
2.95 kg
Materiál
Pásová pozinkovaná ocel
Výška rámu
20 mm
Nominální velikost
155
Průtočný profil
83 cm²
Spád
-
Typ uchycení
aretační roubík
Typ dle normy ČSN EN 1433
M
Materiál žlabu
Pásová pozinkovaná ocel
Nabídkový text
DACHFIX STEEL 155 žlab, typ 75, pozinkovaný, 1 m
Detailní popis produktu
DACHFIX STEEL 155 - žlab, typ 75 z pozinkované oceli, s aretačním systémem, vhodný pro chodce i pro osoby s pohybovým omezením, perforace po obou stranách žlabu, předpřipravené prolisy DN 75 nebo DN 100 pro napojení potrubí, D/Š/V 1000x155x75 mm, obj.č. 65225
Množství v balení / na paletě
182

Vzorové uložení

Bezbariérový přístup, odvodnění bez napojení na žlab

Bezbariérový přístup, odvodnění pomocí vpusti, svislé napojení

Bezbariérový přístup, odvodnění pomocí vpusti, vodorovné napojení

Bezbariérový přístup, odvodnění pomocí napojení na žlab, svislé napojení, bezbariérový práh (2 cm)

Bezbariérový přístup, odvodnění pomocí napojení na žlab, svislé napojení, bez prahu (0 cm)

Dlažební kámen třída Pochozí, Bezbariérový přístup

Bezbariérový přístup, odvodnění pomocí propojovacího kanálku (s plechem zespodu), svislé napojení

Bezbariérový přístup, odvodnění pomocí uzavřeného propojovacího kanálku, svislé napojení

Bezbariérový přístup, odvodnění pomocí propojovacího kanálku a vpusti DACHFIX POINT

Bezbariérový přístup, odvodnění pomocí propojovacího kanálku a vpusti DACHFIX POINT
