Obj. číslo produktu 65022

DACHFIX STEEL Propojovací kanálky

Propojovací kanálek, otevřený lichoběžník s U plechem, pozink

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

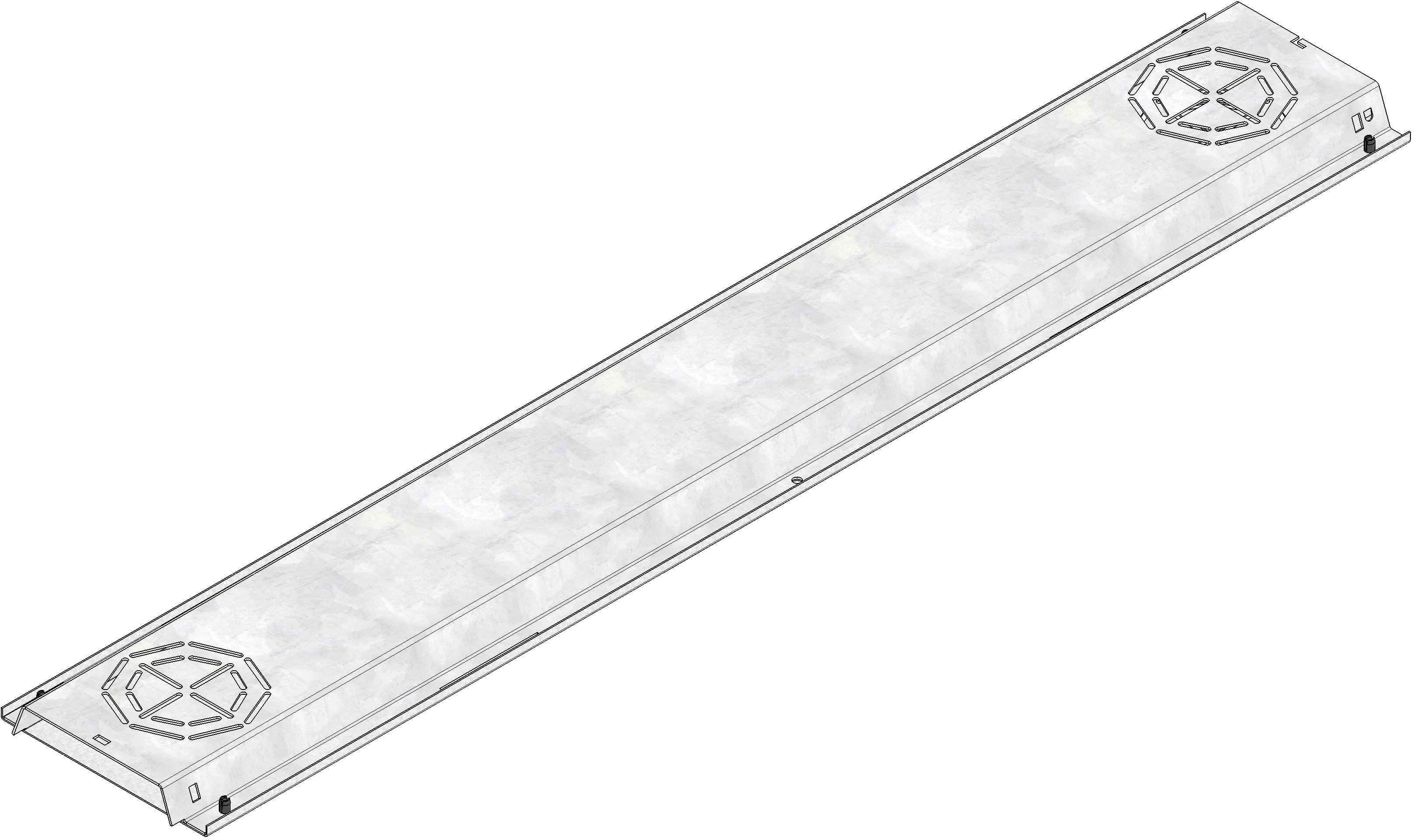

Obrázek produktu

Technický výkres

Výkres (CAD)

Technické informace a rozměry

Obj. číslo produktu
65022
Délka
1000 mm
Šířka
169 mm
Výška
30 mm
Hmotnost
3.58 kg
Materiál
Pásová pozinkovaná ocel
Nominální velikost
115, 135, 155, 205, 255
Nabídkový text
DACHFIX STEEL, propojovací kanálek, otevřený lichoběžník s U plechem, pozinkovaný, 1,0 m
Detailní popis produktu
DACHFIX STEEL - propojovací kánálek, otevřený lichoběžník s U plechem z pozinkované oceli, předpřipravené prolisy DN 75 nebo DN 100 pro napojení potrubí, D/Š/V 1000x165x30 mm, obj.č. 65022
Množství v balení / na paletě
-

Vzorové uložení

Bezbariérový přístup, odvodnění pomocí propojovacího kanálku a vpusti DACHFIX POINT

Bezbariérový přístup, odvodnění pomocí propojovacího kanálku (s plechem zespodu), svislé napojení

Bezbariérový přístup, odvodnění pomocí uzavřeného propojovacího kanálku, svislé napojení

Bezbariérový přístup, odvodnění pomocí propojovacího kanálku a vpusti DACHFIX POINT

Bezbariérový přístup, odvodnění bez napojení na žlab

Bezbariérový přístup, odvodnění pomocí vpusti, svislé napojení

Bezbariérový přístup, odvodnění pomocí vpusti, vodorovné napojení

Bezbariérový přístup, odvodnění pomocí napojení na žlab, svislé napojení, bez prahu (0 cm)

Dlažební kámen třída Pochozí, Bezbariérový přístup
