Name: RECYFIX HICAP F 3000, až do třídy F 900 | Typ 3200 s příčnými štěrbinami, SW 13
SKU: 13220-52334
Availability: InStock

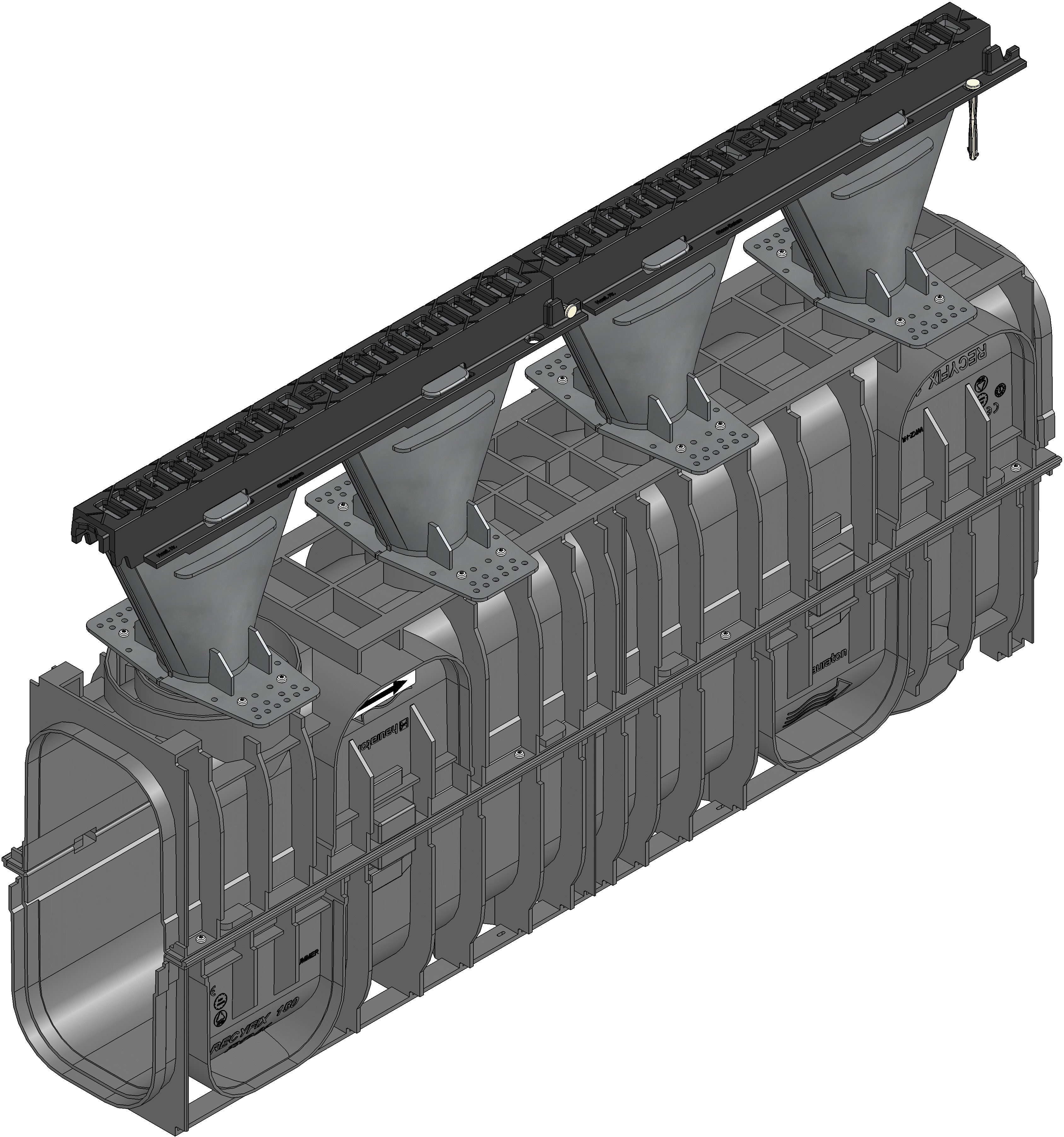

Obrázek produktu

Obrázek produktu, JPG
Otevřít Přidat do mých dokumentů
Obrázek produktu, PDF
Otevřít Přidat do mých dokumentů

Technický výkres

Výkres (CAD)

Výkres (CAD), DWG
Otevřít Přidat do mých dokumentů

Výkres

Výkres, JPG
Otevřít Přidat do mých dokumentů
Výkres, PDF
Otevřít Přidat do mých dokumentů

Produktový list

Produktový list, PDF
Otevřít Přidat do mých dokumentů

Technické informace a rozměry

Obj. číslo produktu

13220

Délka

1000 mm

Šířka

210 mm

Výška

580 mm

Hmotnost

12.40 kg

Materiál

ABS, Hliník, Litina GJS 500-7 s povrchovou úpravou KTL, PE-HD, Polyamid, Pozinkovaná ocel, Recyklovaný modifikovaný polypropylen

Výška rámu

228 mm

Vtokový průřez

172.0 cm²/m

Nominální velikost

3000

Průtočný profil

460 cm²

Spád

Výška trychtýře

200 mm

Vtokový otvor

13 x 28 mm

Materiál žlabu

Recyklovaný modifikovaný polypropylen

Materiál krytu

Litina GJS 500-7 s povrchovou úpravou KTL

Normy

EN 1433, DIN 19580

Nabídkový text

RECYFIX HICAP F 3000 žlab, typ 3200 s příčnými štěrbinami, SW 13/28, třída F 900, 1 m

Detailní popis produktu

RECYFIX HICAP F 3000 – žlab, typ 3200 s příčnými štěrbinami, SW 13/28, horní vtokový díl z tvárné litiny EN GJS-500-7, tělo žlabu z PP kompozitu, Link&Lock systém pro spojení horních vtokových dílů, třída zatížení až do F 900, boční odtok DN 100, odtok ze dna žlabu DN 100, délka 1000 mm, obj.č. 13220

Množství v balení / na paletě

Technické informace a rozměry, PDF

Otevřít Přidat do mých dokumentů
