Name: RECYFIX HICAP F 8000, až do třídy F 900 | Typ 8200 s otevřenou štěrbinou, SW 14
SKU: 13625-50477
Availability: OutOfStock

Zpět na přehled

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Fragen?

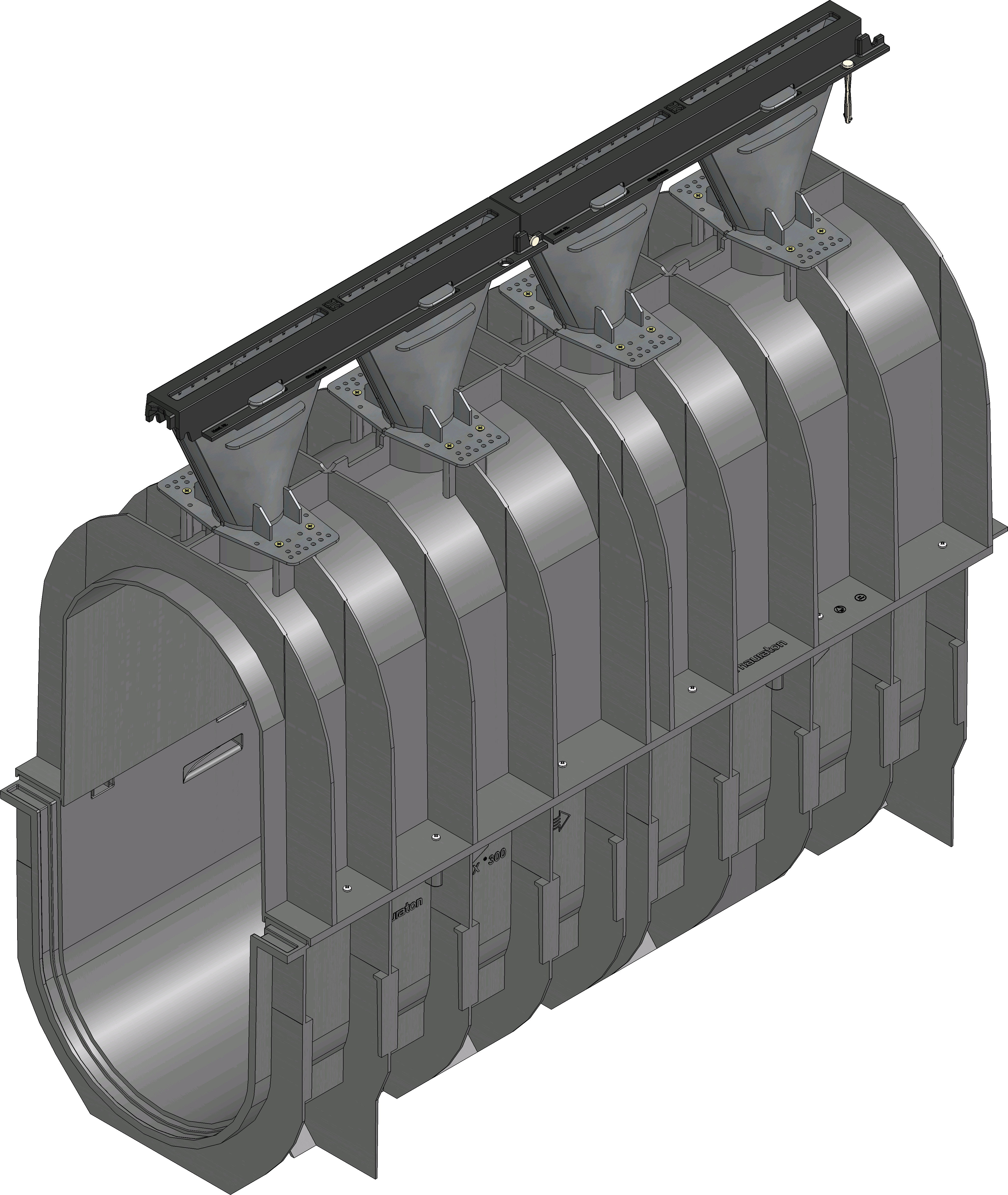

Obrázek produktu

Obrázek produktu, JPG
Otevřít Přidat do mých dokumentů
Obrázek produktu, PDF
Otevřít Přidat do mých dokumentů

Technický výkres

Výkres (CAD)

Výkres (CAD), DWG
Otevřít Přidat do mých dokumentů

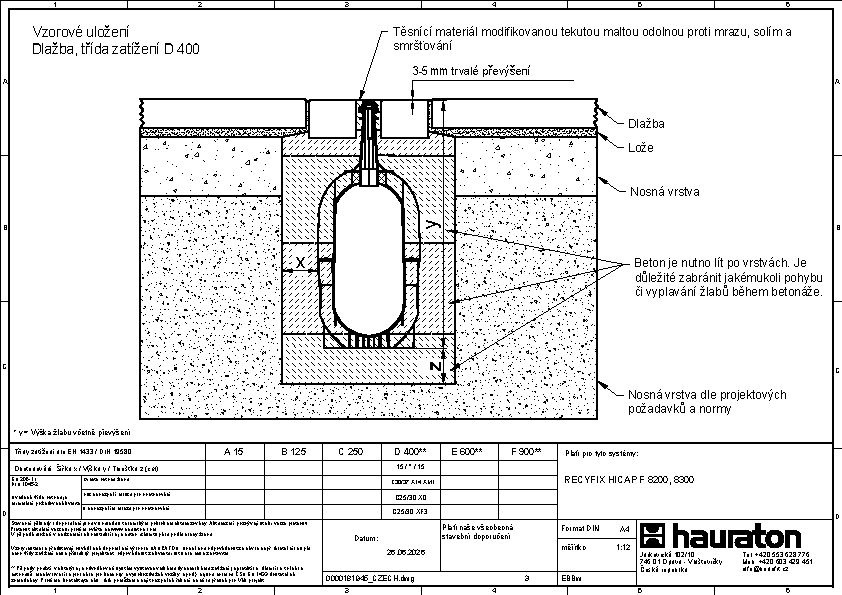

Výkres

Výkres, JPG
Otevřít Přidat do mých dokumentů
Výkres, PDF
Otevřít Přidat do mých dokumentů

Produktový list

Produktový list, PDF
Otevřít Přidat do mých dokumentů

Technické informace a rozměry

Obj. číslo produktu

13625

Délka

1000 mm

Šířka

432 mm

Výška

950 mm

Hmotnost

23.50 kg

Materiál

ABS, Hliník, Litina GJS 500-7 s povrchovou úpravou KTL, Polyamid, Pozinkovaná ocel, Recyklovaný modifikovaný polypropylen

Výška rámu

254 mm

Vtokový průřez

124.0 cm²/m

Nominální velikost

8000

Průtočný profil

1714 cm²

Spád

Výška trychtýře

200 mm

Vtokový otvor

14 x 220 mm

Materiál žlabu

Recyklovaný modifikovaný polypropylen

Materiál krytu

Litina GJS 500-7 s povrchovou úpravou KTL

Normy

EN 1433, DIN 19580

Nabídkový text

RECYFIX HICAP F 8000 žlab, typ 8200 s otevřenou štěrbinou, SW 14, třída E 600, 1 m

Detailní popis produktu

RECYFIX HICAP F 8000 – žlab, typ 8200 s otevřenou štěrbinou, SW 14, horní vtokový díl z tvárné litiny EN GJS-500-7, tělo žlabu z PP kompozitu, Link&Lock systém pro spojení horních vtokových dílů, třída zatížení až do E 600, odtok ze dna žlabu DN 150/200, délka 1000 mm, obj.č. 13625

Množství v balení / na paletě

Technické informace a rozměry, PDF
