Obj. číslo produktu 97672

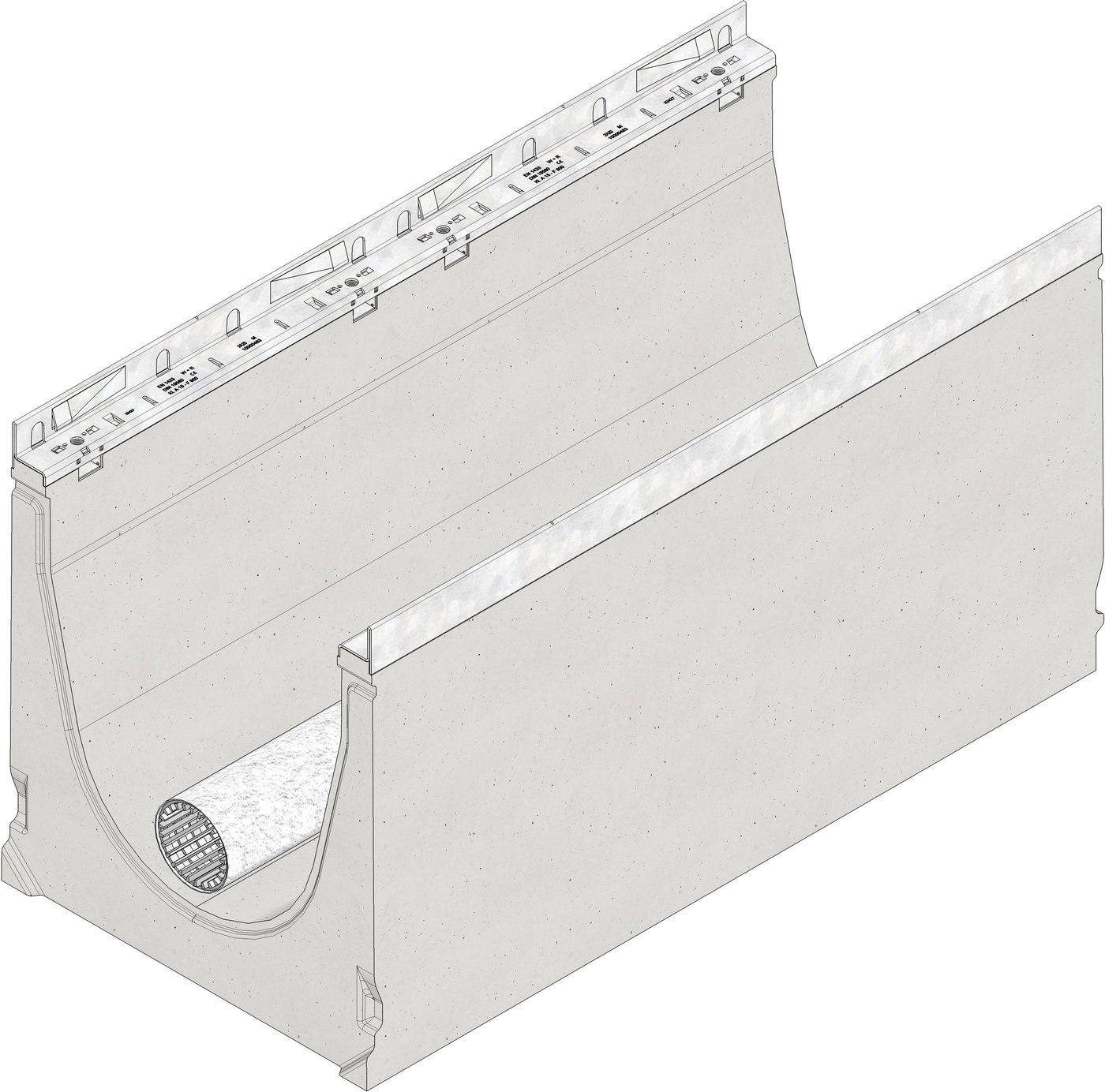

Filtrační žlab DRAINFIX CLEAN FSU 400 do třídy F 900 s pozinkovaným rámem
Typ 01, střední prvek, 1,0 m

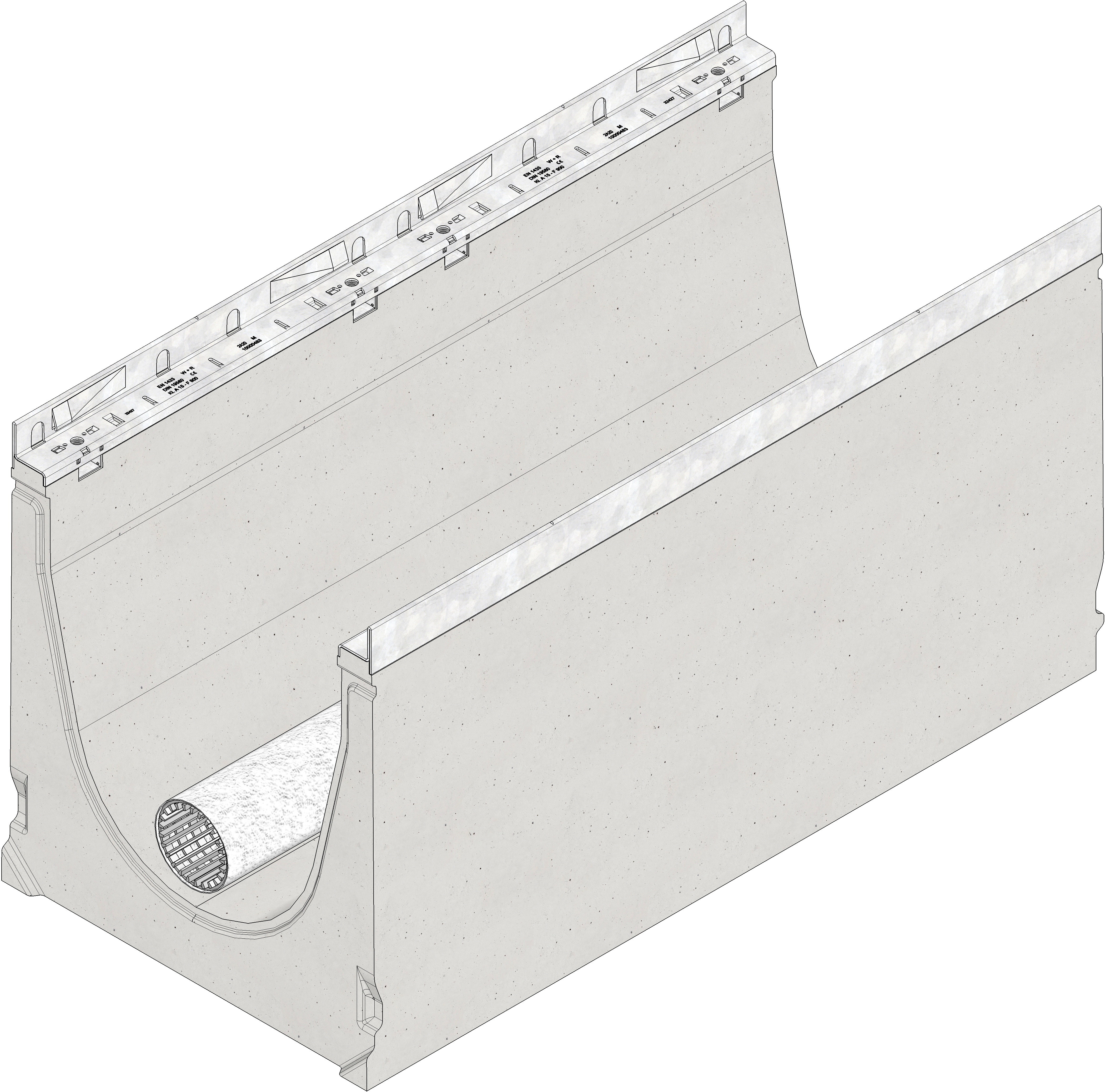

Obrázek produktu
Technický výkres
Výkres (CAD)
Výkres
Produktový list
Technické informace a rozměry
Obj. číslo produktu
97672
Délka
1000 mm
Šířka
490 mm
Výška
540 mm
Hmotnost
257.04 kg
Materiál
FASERFIX beton vyztužený vlákny, Ocel s povrchovou úpravou zinek-hořčík
Retenční objem
76 l/m
Retenční průřez
760.0 cm²
Výška plnění substrátem
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Množství substrátu
67.0 l/lfdm.
Nominální velikost
400
Materiál žlabu
FASERFIX beton vyztužený vlákny
Materiál rámu
Ocel s povrchovou úpravou zinek-hořčík
Normy
EN 1433, DIN 19580
Nabídkový text
DRAINFIX CLEAN FSU 400 filtrační žlab, typ 01, střední prvek, s pozinkovaným rámem, včetně drenážní trubky s geotextilií a spojovacím dílem, 1 m
Detailní popis produktu
DRAINFIX CLEAN FSU 400 – filtrační žlab s principem povrchové filtrace substrátem, typ 01, počáteční prvek, z betonu vyztuženého vlákny, třída zatížení až do F 900 dle ČSN EN 1433, CE označení, rámy z pozinkované oceli se SIDE-LOCK aretačním systémem krytů bez šroubů, celkem 8 bodů zajištění krytů, ochrana proti podélnému pohybu krytu, včetně drenážní trubky DN 100 pokrytou geotextilií, se spojovacím dílem, D/Š/V 1000x490x540, obj.č. 97672
Množství v balení / na paletě
-
Nabídkové texty
Vzorové uložení
Asfalt třída C 250,
Asfalt třída D 400 - E 600,
Dlažba třída D 400,
Beton třída D 400 - E 600,
Asfalt třída F 900,
Beton třída F 900,
Instalační podmínky
