Filtrační žlab DRAINFIX CLEAN RNC 400 s litinovým krytem SW 3 x 118 (133)/18 mm, třída D 400, včetně drenážní trubky s geotextilií a spojovacího prvku

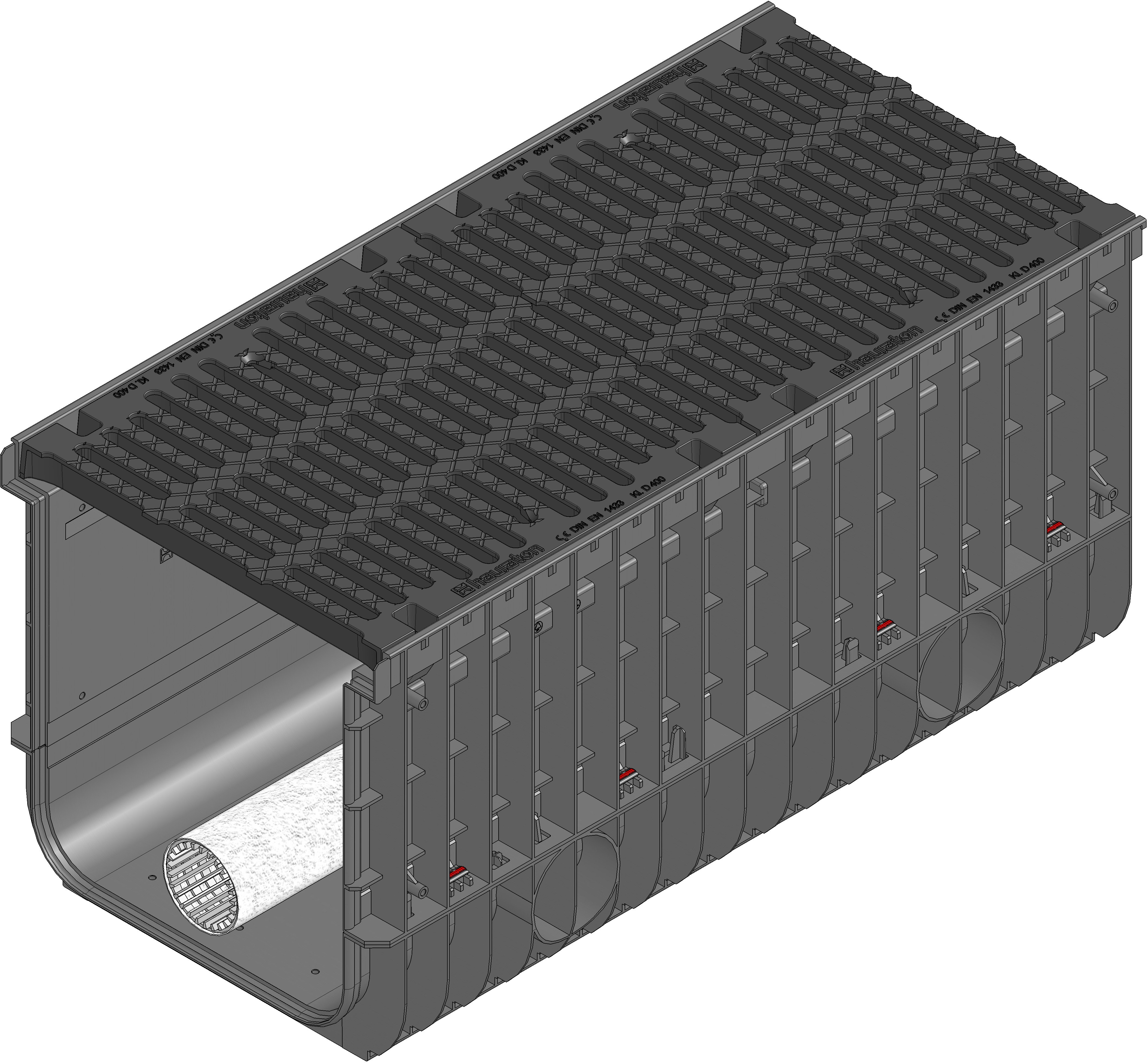

Obrázek produktu

Obrázek produktu, JPG
Otevřít Přidat do mých dokumentů
Obrázek produktu, PDF
Otevřít Přidat do mých dokumentů

Technický výkres

Výkres (CAD)

Výkres (CAD), DWG
Otevřít Přidat do mých dokumentů

Výkres

Výkres, JPG
Otevřít Přidat do mých dokumentů
Výkres, PDF
Otevřít Přidat do mých dokumentů

Produktový list

Produktový list, PDF
Otevřít Přidat do mých dokumentů

Technické informace a rozměry

Obj. číslo produktu

98017

Délka

1000 mm

Šířka

500 mm

Výška

500 mm

Hmotnost

58.59 kg

Retenční objem

68.5 l/m

Retenční průřez

685.0 cm²

Výška plnění substrátem (effective, from the middle of the filter grid tube to the top edge of the substrate)

200.0 mm

Množství substrátu

93.0 l/lfdm.

Nominální velikost

400

Normy

EN 1433, DIN 19580

Nabídkový text

DRAINFIX CLEAN RNC 400 filtrační žlab, typ 010, střední prvek, s litinovým krytem s příčnými šterbinami SW 3 x 118(133)/18, černý, třída D 400, včetně drenážní trubky s geotextilií a spojovacím dílem, 1 m

Detailní popis produktu

DRAINFIX CLEAN RNC 400 – filtrační žlab s principem povrchové filtrace substrátem, typ 010, střední prvek, z PP kompozitu s integrovaným PP rámem, s litinovým krytem s příčnými štěrbinami SW 3 x 118(133), černý, s aretačním systémem, třída zatížení až do D 400 dle ČSN EN 1433, CE označení, 8násobné zajištění krytů šrouby, včetně drenážní trubky DN 100 pokrytou geotextilií, se spojovacím dílem, D/Š/V 1000x500x500, obj.č. 98017

Množství v balení / na paletě
