DACHFIX STEEL 115 Bauhöhe 45 mm

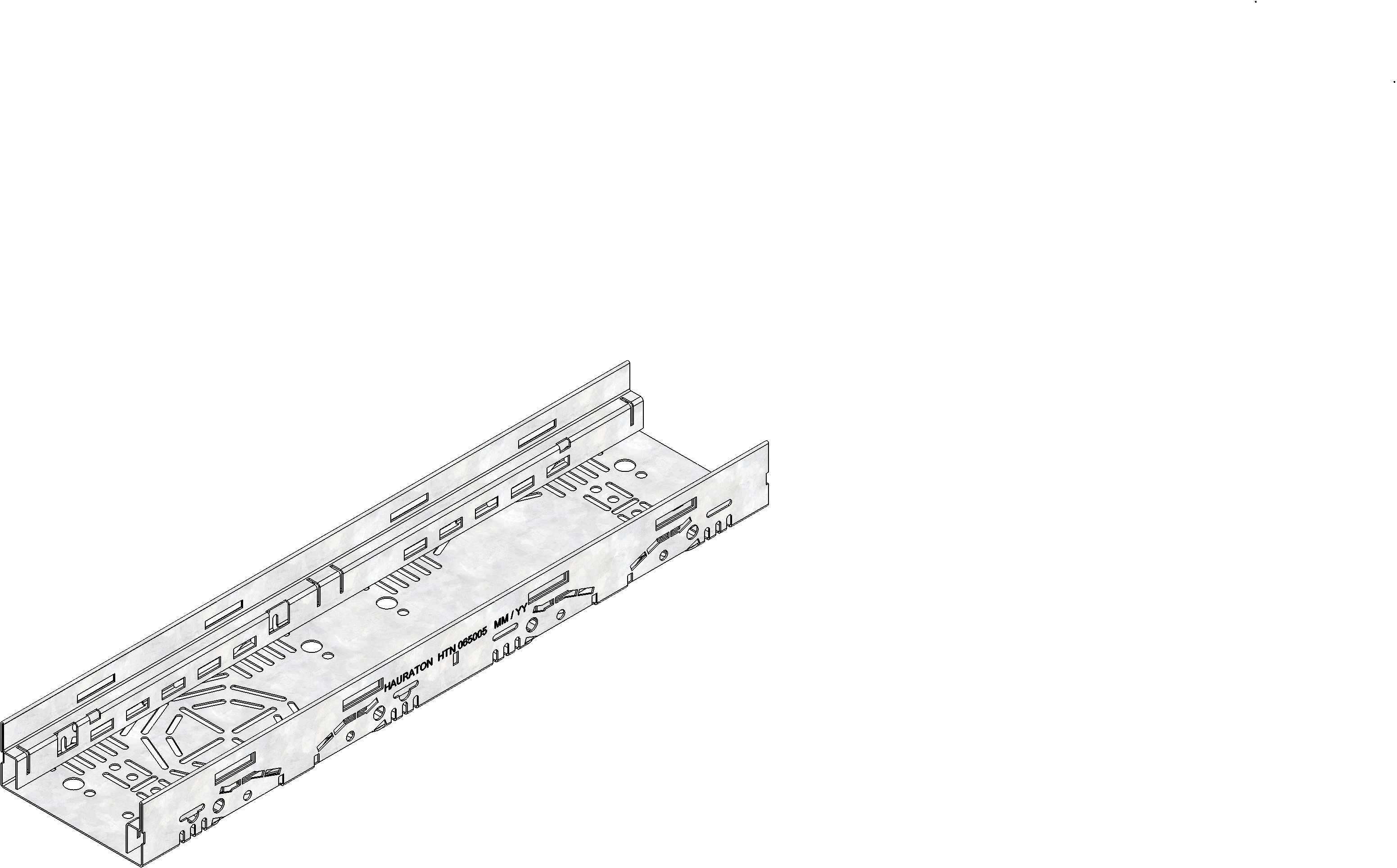

Produktdarstellung

Produktdarstellung, JPG
Download Zu Dokumenten hinzufügen
Produktdarstellung, PDF
Download Zu Dokumenten hinzufügen

Technische Zeichnung

Zeichnungen

Zeichnungen, JPG
Download Zu Dokumenten hinzufügen
Zeichnungen, PDF
Download Zu Dokumenten hinzufügen

Zeichnung (CAD)

Zeichnung (CAD), DWG
Download Zu Dokumenten hinzufügen

Produktdatenblatt

Produktdatenblatt, PDF
Download Zu Dokumenten hinzufügen

Technische Informationen und Masse

Artikel Nr.

65005

Länge

500 mm

Breite

115 mm

Höhe

45 mm

Gewicht

0.96 kg

Nennweite | Systemgröße

115

Zargenhöhe

20 mm

Sohlengefälle

Lichter Rinnenquerschnitt

27 cm²

Befestigungsart

Knebel

Werkstoff Rinnenunterteil

bandverzinkter Stahl

Typ nach DIN EN 1433

Typ M

Vertriebstext

DACHFIX STEEL 115 Rinnenunterteil Typ 45, verzinkt, Bauhöhe 45 mm, 0,5 m

Produktbeschreibung

DACHFIX STEEL 115 Typ 45 - Rinnenunterteil, aus korrosionsgeschütztem verzinkten Stahl, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, im Seiten- und Sohlbereich perforiert, mit Anschlussmöglichkeit im Sohlbereich für Anschlussstutzen DN/OD 75 sowie 4-fache Anschlussmöglichkeit im Seitenbereich für Stichkanal, inkl. möglicher 2-facher Fixierungsankerfunktion, LxBxH 500x115x45 mm, Art.-Nr. 65005

Prospekttext

Typ 45, verzinkt, 0,5 m

Verpackungseinheit

792
