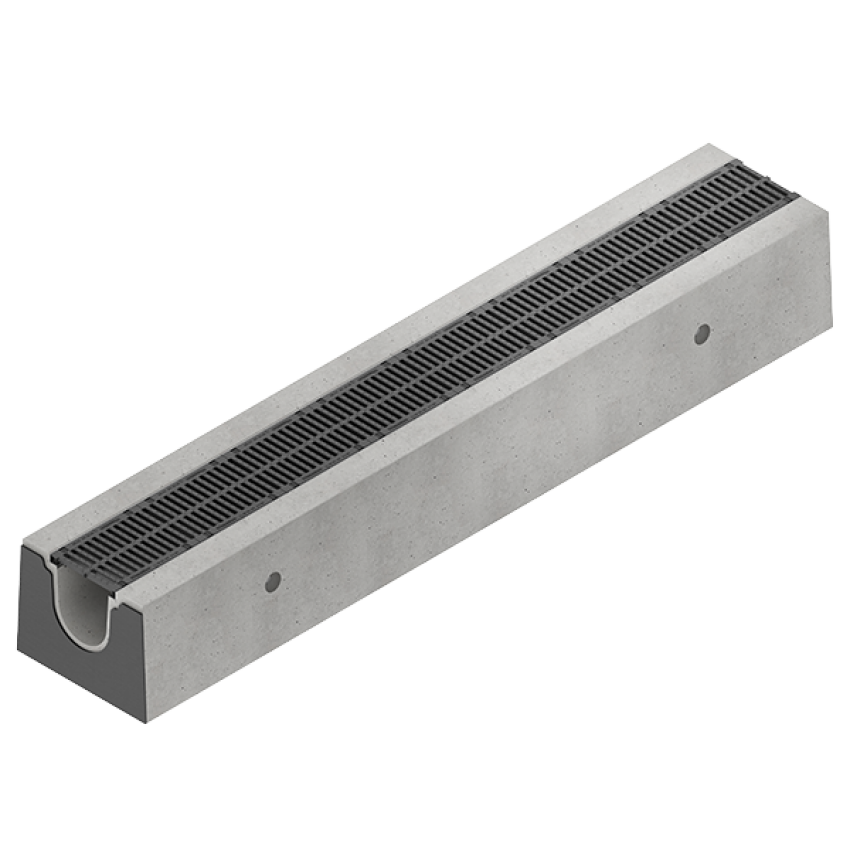

FASERFIX BIG BLS

Entwässerungsrinnen als Stahlbeton-Fertigteil.

Unsere Lösung – Ihr Nutzen mit FASERFIX BIG BLS

FASERFIX BIG BLS Entwässerungssysteme sind besonders geeignet für Anwendungsbereiche mit extremen Belastungen und LAU-Anlagen, bei denen wassergefährdende Stoffe zu berücksichtigen sind. Das Entwässerungssystem ist AKR-Beständig (AKR = Alkali-Kieselsäure-Reaktion) und verfügt über einen Dichtigkeits­nachweis gemäss DAfStb-Richtlinie BUmwS. FASERFIX BIG BLS kann grund­sätzlich in allen Betonfahrbahnflächen eingebaut werden und ist bis Klasse F 900 belastbar.

  • Stabiles Stahlbeton Fertigteil in der Festigkeitsklasse C60/75 mit integriertem stahlbewehrtem Betonläufer
  • Belastbarkeit nach internationalen Kennwerten wie LCN Flughafenkategorisierung nach ICAO
  • Hohe Verlegeleistung durch Bauteile in 4 und 5 Metern Länge, weniger Wartungsfugen und einfache Einpassung an ein Flächenfugenraster
  • 16-fache Arretierung durch schraublosen Schnellverschluss SIDE-LOCK inkl. 8-fache Verschraubungsmöglichkeit pro Meter
  • Korrosionsgeschützte Zargen aus verzinktem Stahl oder Edelstahl
  • Besonders sicherer Halt der Abdeckungen in der Zarge durch 40 mm Einlegetiefe
  • Werkseitig montierte PE Raumfugeneinlage für vollflächige Aufnahme thermischer Spannungen in Längsrichtung
  • Bauhöhe auf 60 cm optimiert, dadurch ein kostengünstiges Anarbeiten der Trag- und Deckschichten

Der HAURATON Produktfinder

Finden Sie das passende Produkt für Ihr Projekt, Infos für Ihre Planung, Ausschreibungstexte, Produktabbildungen, technische Zeichnungen und CAD-Daten etc.

























You are in the category . There are no matching products to your selection here. You may find suitable products for your specific search in another category.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.


























You are in the category . There are no matching products to your selection here. You may find suitable products for your specific search in another category.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.


























You are in the category . There are no matching products to your selection here. You may find suitable products for your specific search in another category.

Zu Ihrer Auswahl gibt es keine passenden Produkte. Bitte wählen Sie andere Filter im Produktfinder.

Verschiedene Bewehrungstypen für FASERFIX BIG BLS

Die FASERFIX BIG BLS Systeme sind nach ihrem Anwendungsgebiet typisiert. Die Rinnen unterscheiden sich dabei nicht in ihrer Bauhöhe, sondern in ihrer Bewehrung. Die Auswahl der passenden FASERFIX BIG BLS richtet sich nach der massgebenden Achslast, der das Entwässerungssystem ausgesetzt wird. Hinter jeder Typisierung steht eine geprüfte Statik für die Rinne und Fundamentausbildung mit vier unterschiedlichen Verkehrslasten.

Folgende Bewehrungstypen werden dabei unterschieden:

  • Typ 030 – 035: Für Logistikhöfe, LAU-Anlagen sowie Schwer­verkehrs- und Logistikflächen mit massgebender Achslast bis 20 Tonnen (Lkws)
  • Typ 040 – 045: Für Flugbetriebs­flächen und ähnliche Flächen mit massgebender Achslast bis 46 Tonnen (Boing 747-400)
  • Typ 060 – 065: Für Flugbetriebs­flächen mit massgebender Achslast bis 64,66 Tonnen (Airbus A350/900)
  • Typ 070 – 075: Für Container-Terminals mit „ReachStacker“-Belastung mit massgebendern Achslast bis 100 Tonnen
