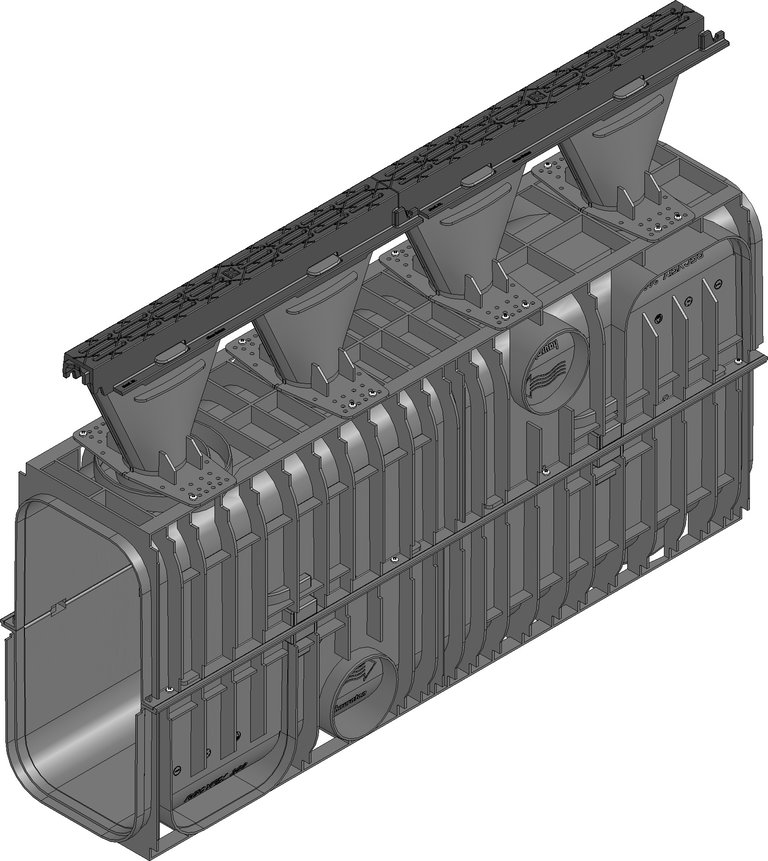

RECYFIX HICAP F 5000, jusqu'à la classe de charge D 400

Présentation produit

Présentation produit, JPG
Télécharger
Présentation produit, PDF
Télécharger

Dessin technique

Dessin

Dessin, JPG
Télécharger
Dessin, PDF
Télécharger

Dessin (CAD)

Dessin (CAD), DWG
Télécharger

Fiche technique

Fiche technique, PDF
Télécharger

Informations techniques

Numéro d'article

13410

Longueur

1000 mm

Largeur

256 mm

Hauteur

665 mm

Poids

14.00 kg

Matériau

Acier galvanisé, Fonte GJS 500-7, Matériau RECYFIX (PP recyclé), Polyamide

Hauteur de la cornière

228 mm

Surf. absorb.

129.0 cm²/m

Largeur intérieure

5000

Section de drainage

790 cm²

Pente

Hauteur du collecteur

200 mm

Mailles

5 x 51 mm

Matériau de caniveau

Matériau RECYFIX (PP recyclé)

Matériau grille

Fonte GJS 500-7

Normes

EN 1433, DIN 19580

Texte ADV

RECYFIX HICAP F 5200 avec cadre en fonte à fentes 6 mm, cl. D 400, 1m

Description du produit

RECYFIX HICAP F 5200 - Caniveau et canalisation combinée. Système monobloc en PP. Avec cadre à fentes, en fonte EN-GJS, fentes 6 mm, relié au caniveau par 4 collecteurs en PA de 200mm de hauteur. Emboitements mâle femelle. Possibilité de raccordement latéral DN 110 et vertical DN 110/DN 160. Classe de charge jusqu'à D400, selon norme EN 1433, conformité CE. L/l/h 1000x256x665mm, Art n°13410

Unité d'emballage

Informations techniques, PDF Télécharger
