Informations techniques

Numéro d'article

13620

Longueur

1000 mm

Largeur

432 mm

Hauteur

950 mm

Poids

23.90 kg

Matériau

ABS, Acier galvanisé, Aluminium, Fonte GJS 500-7 avec revêtement KTL, Matériau RECYFIX (PP recyclé), Polyamide

Hauteur de la cornière

254 mm

Surf. absorb.

172.0 cm²/m

Largeur intérieure

8000

Section de drainage

1714 cm²

Pente

Hauteur du collecteur

200 mm

Mailles

13 x 28 mm

Matériau de caniveau

Matériau RECYFIX (PP recyclé)

Matériau grille

Fonte GJS 500-7 avec revêtement KTL

Normes

EN 1433, DIN 19580

Texte ADV

RECYFIX HICAP F 8200 avec cadre en fonte à mailles 13/28 mm, cl. F 900, 1m

Description du produit

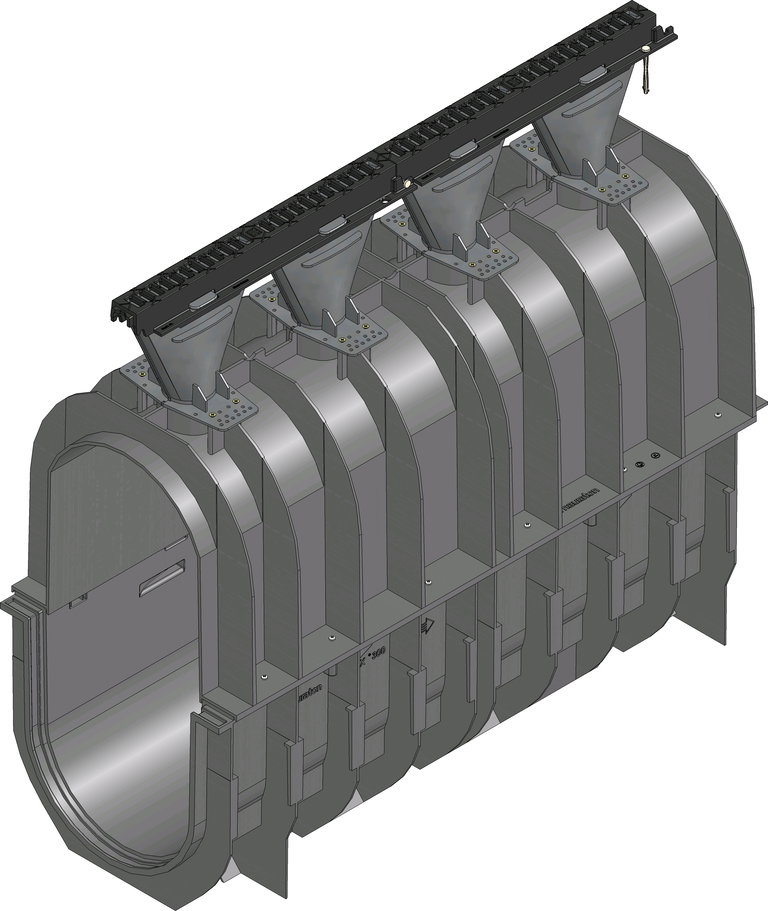

RECYFIX HICAP F 8200 - Caniveau et canalisation combinée. Système monobloc en PP. Avec cadre à mailles, en fonte EN-GJS, mailles 13/ 28 mm, relié au caniveau par 4 collecteurs en PA de 200mm de hauteur. Emboitements mâle femelle. Classe de charge jusqu'à F900, selon norme EN 1433, conformité CE. L/l/h 1000x432x950mm, Art n°13620

Unité d'emballage
