Artiklové číslo 24122
FASERFIX SUPER 500 s rámami z pozinkovanej ocele, do triedy F 900
Typ 01L s otvorom v dne, DN/OD 200*
Otázky?
Náš skúsený tím plánovačov vám rád pomôže.
Spojte sa s nami

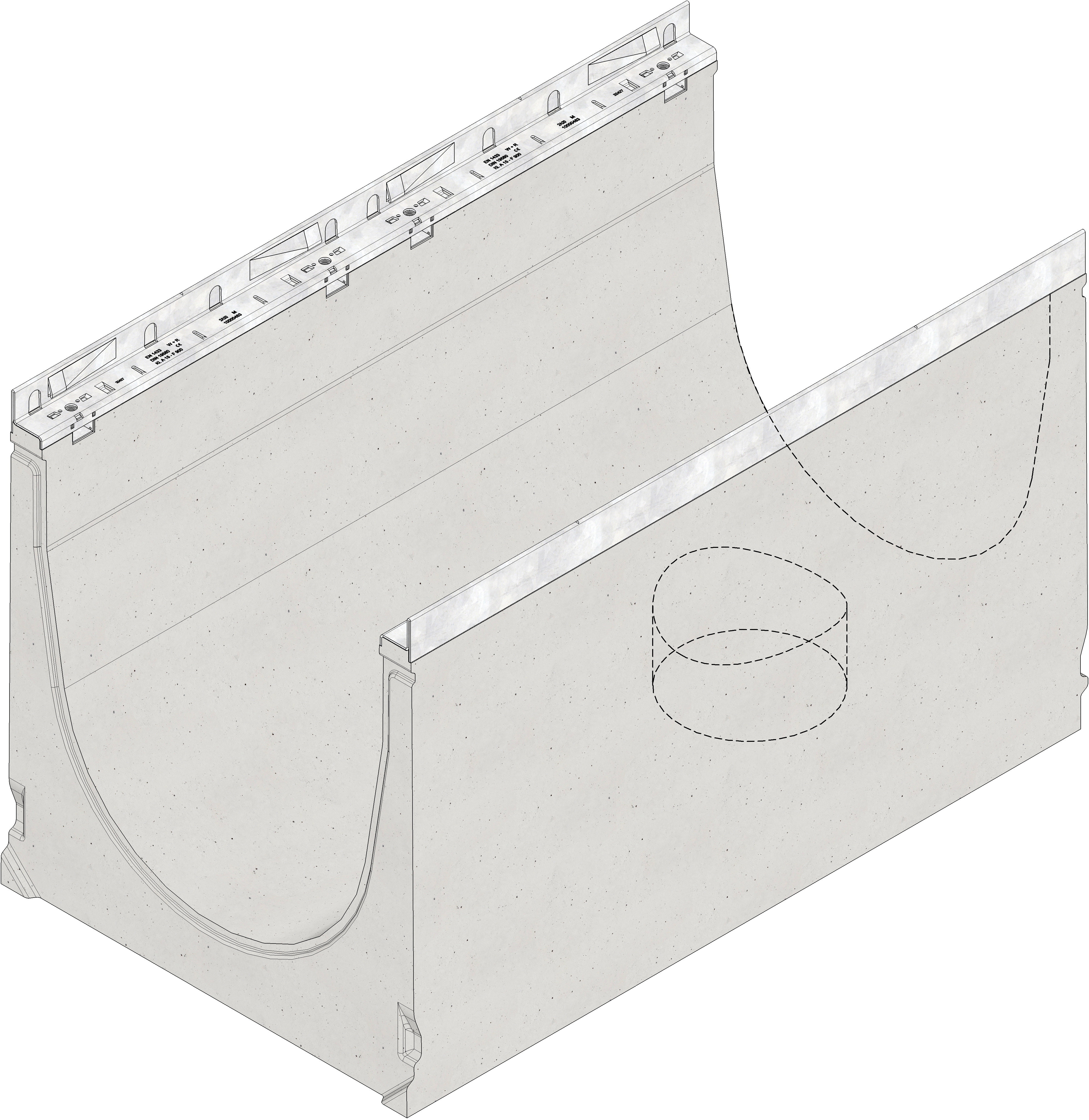

Obrázok produktu
Technický výkres
Výkresy (CAD)
Výkres
Produktový List
Technické informácie a ukazovatele
Artiklové číslo
24122
Dĺžka
1000 mm
Šírka
590 mm
Výška
630 mm
Hmotnosť
303.70 kg
Materiál
FASERFIX vláknobetón, pásová pozinkovaná oceľ
Výška rámu
40 mm
Menovitý priemer
500
Vnútorný prierez žľabu
2130 cm²
Spád
-
Spôsob upevnenia
SIDE-LOCK, skrutkové spojenie
Typ podľa normy EN 1433
M
Materiál žľabov
FASERFIX vláknobetón
Materiál rámu
pásová pozinkovaná oceľ
Nariadenia
EN 1433,
Predajný text
FASERFIX SUPER 500 Žľab typ 01 L s otvorom DN/OD 200
Popis produktu
FASERFIX SUPER 500 typ 01 s otvorom v dne - Žľab vyrobený z vláknobetónu, trieda zaťaženia A 15 - F 900 podľa EN 1433, značka zhody CE, s otvorom v dne DN/OD 200, s rámami z pozinkovanej ocele a bezskrutkovým rýchlouzáverom SIDE-LOCK, aretácia s 8 skrutkami, s perodrážkou s možnosťou ďalšieho vytmelenia, d/š/v 1000x590x630 mm, artikel 4122
Balná jednotka
2
Vyhlásenie o parametroch
Súvisiace dokumenty
Príklad montáže
Asfalt trieda D 400,
Asfalt trieda D 400,
Asfalt trieda D 400,
Betón trieda D 400,
Asfalt trieda D 400 - E 600,
Betón trieda D 400 - F 900,
Dlažba trieda D 400,
Asfalt trieda D 400 - E 600,
Asfalt trieda D 400 - E 600,
Dlažba trieda D 400 - E 600,
Betón trieda D 400 - F 900,
Betón trieda E 600,
Asfalt trieda F 900,
Betón trieda F 900,
Betón trieda D 400,
Dlažba trieda D 400,
Asfalt trieda E 600,
Asfalt trieda F 900,
Betón trieda A 15 - C 250,
Návod na inštaláciu
