Name: RECYFIX NC 100, Trieda E 600 | Typ 01 s krytom z tvárnej liatiny oká 104/10 mm, s povrchovou úpravou KTL, 1,0 m
SKU: 48780-53333
Availability: InStock

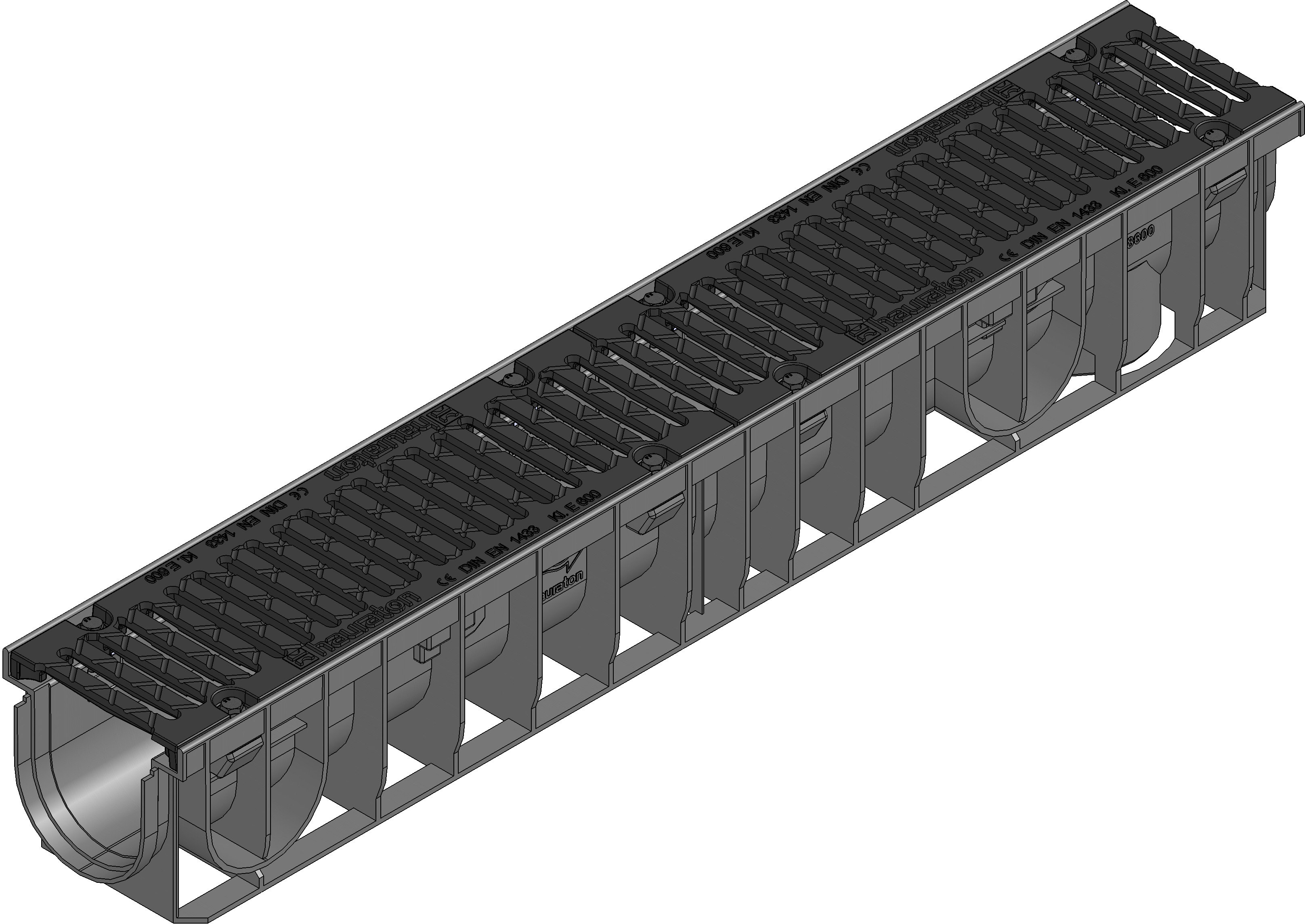

Obrázok produktu

Obrázok produktu, JPG
Stiahnuť Pridať do ,, Mojich dokumentov "
Obrázok produktu, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Technický výkres

Výkresy (CAD)

Výkresy (CAD), DWG
Stiahnuť Pridať do ,, Mojich dokumentov "

Výkres

Výkres, JPG
Stiahnuť Pridať do ,, Mojich dokumentov "
Výkres, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Pohľad zhora

Pohľad zhora, JPG
Stiahnuť Pridať do ,, Mojich dokumentov "

Produktový List

Produktový List, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Technické informácie a ukazovatele

Artiklové číslo

48780

Dĺžka

1000 mm

Šírka

160 mm

Výška

150 mm

Hĺbka uloženia

20 mm

Hmotnosť

10.90 kg

Materiál

Pozinkovaná čierna oceľ, RECYFIX Materiál (kompozit), Tvárna liatina GJS 500-7

Vstupný otvor

426.0 cm²/m

Menovitý priemer

100

Vnútorný prierez žľabu

92 cm²

Typ podľa normy EN 1433

Materiál žľabov

RECYFIX Materiál (kompozit)

Materiál krytu

Tvárna liatina GJS 500-7

Nariadenia

EN 1433,

Predajný text

RECYFIX NC 100 žľab typ 01 s krytom z tvárnej liatiny oká 104/10 mm, s povrchovou úpravou KTL, tr. E 600, 1 m

Popis produktu

RECYFIX NC 100 typ 01- žľab vyrobený z kompozitu, s integrovaným ochranným rámom , podľa normy EN 1433, s možnosťou vertikálneho pripojenia DN/OD 110, s krytom z tvárnej liatiny GJS 500-7, oká 104/10 mm, s povrchovou úpravou KTL, zabezpečený proti horizontálnemu posunu, 8-bodové uchytenie, trieda zaťaženia od A 15- E 600, D/Š/V 1000x160x150 mm, artikel č. 48780

Balná jednotka

Technické informácie a ukazovatele, PDF

Stiahnuť Pridať do ,, Mojich dokumentov "
