Artiklové číslo 48776

RECYFIX NC 100, Trieda E 600

Typ 020 s liatinovým krytom, čierny, štrbiny 100/10, aretácia 8 skrutkami

Otázky?

Náš skúsený tím plánovačov vám rád pomôže.

Spojte sa s nami

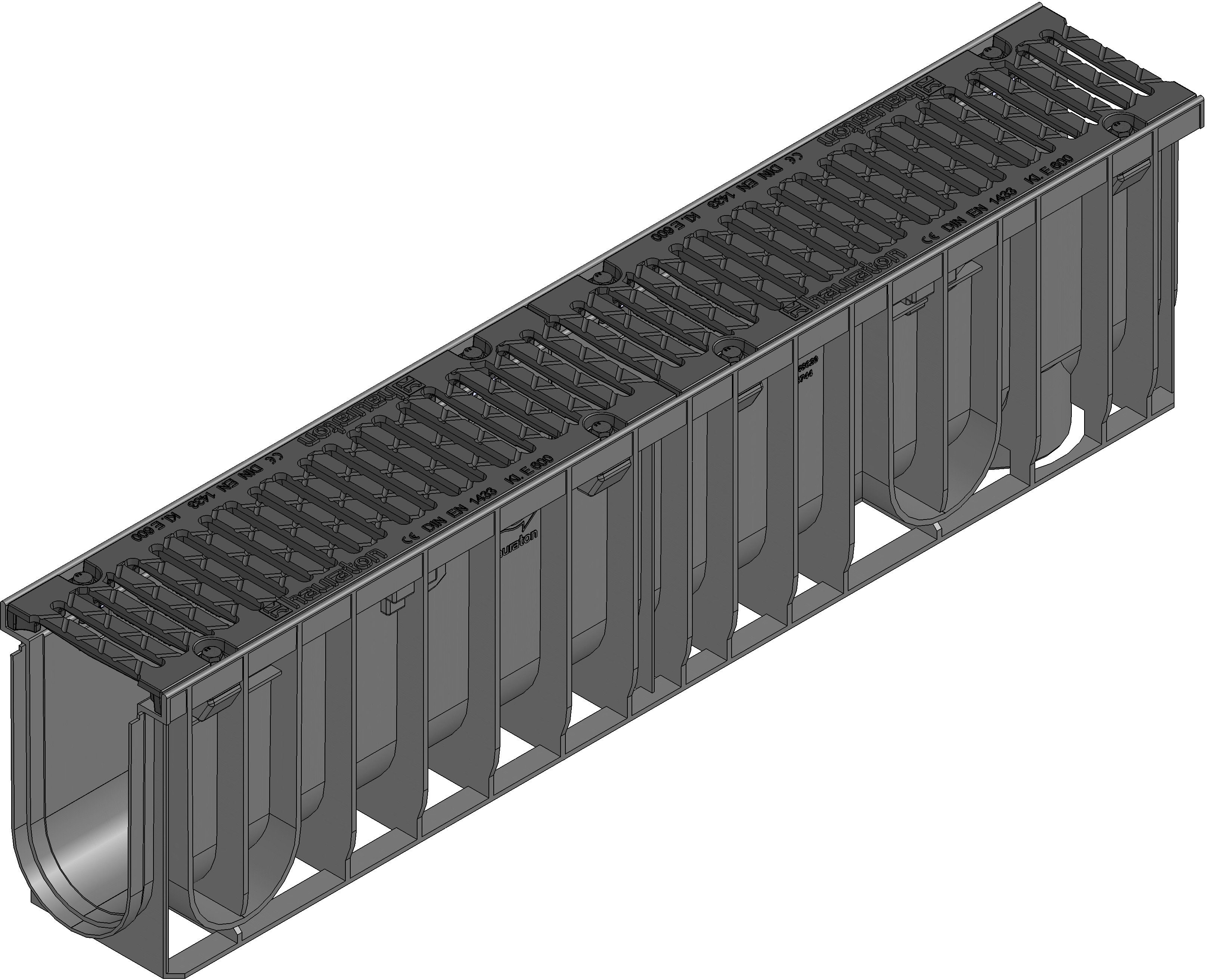

Obrázok produktu

Technický výkres

Výkresy (CAD)

Pohľad zhora

Produktový List

Technické informácie a ukazovatele

Artiklové číslo
48776
Dĺžka
1000 mm
Šírka
160 mm
Výška
250 mm
Hĺbka uloženia
20 mm
Hmotnosť
12.50 kg
Materiál
Pozinkovaná čierna oceľ, RECYFIX Materiál (kompozit), Tvárna liatina GJS 500-7
Vstupný otvor
426.0 cm²/m
Menovitý priemer
100
Vnútorný prierez žľabu
192 cm²
Typ podľa normy EN 1433
M
Materiál žľabov
RECYFIX Materiál (kompozit)
Materiál krytu
Tvárna liatina GJS 500-7
Nariadenia
EN 1433,
Predajný text
RECYFIX NC 100 Žľab typ 020 s liatinovým krytom, štrbiny 10 mm, čierny, tr. E 600
Popis produktu
RECYFIX NC 100 typ 020 - Žľab vyrobený z kompozitu, s integrovaným rámom, trieda zaťaženia A 15 - E 600 podľa EN 1433, s možnosťou vertikálneho pripojenia, s liatinovým krytom z tvárnej liatiny, šírka štrbiny 10 mm, čierny, zabezpečený proti horizontálnemu posunu , aretácia s 8 skrutkami, d/š/v 1000x160x250 mm, artikel 48776
Balná jednotka
28

Príklad montáže

Dlažba trieda A 15,

Dlažba trieda A 15 - B 125,

Dlažba trieda B 125,

Cementová mazanina trieda A 15 - C 250,

Dlažba trieda C 250,

Dlažba trieda D 400,

Asfalt trieda D 400 - E 600,

Betón trieda D 400 - E 600,

Cementová mazanina trieda D 400 - E 600,

Betón trieda D 400,

Asfalt trieda A 15 - B 125,

Dlažba trieda A 15 - C 250,

Dlažba trieda D 400,

Asfalt trieda E 600,

Betón trieda C 250 - D 400,

Asfalt trieda C 250 - D 400,

Betón trieda E 600,

Návod na inštaláciu
