Name: RECYFIX NC 100, Trieda E 600 | Typ 75 s krytom z tvárnej liatiny oká 104/10 mm, s povrchovou úpravou KTL, 1,0 m
SKU: 48784-53333
Availability: InStock

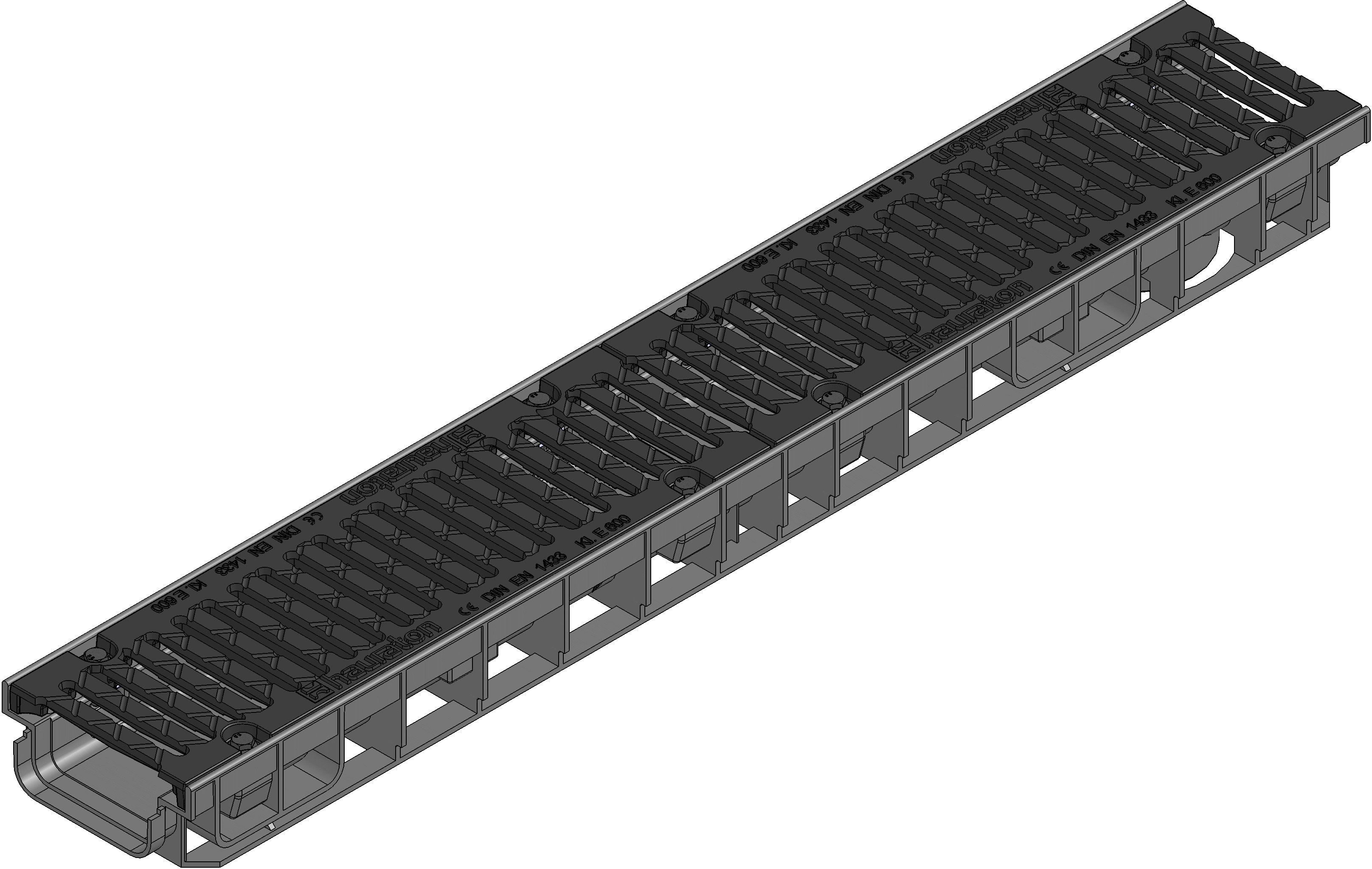

Obrázok produktu

Obrázok produktu, JPG
Stiahnuť Pridať do ,, Mojich dokumentov "
Obrázok produktu, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Technický výkres

Výkresy (CAD)

Výkresy (CAD), DWG
Stiahnuť Pridať do ,, Mojich dokumentov "

Výkres

Výkres, JPG
Stiahnuť Pridať do ,, Mojich dokumentov "
Výkres, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Pohľad zhora

Pohľad zhora, JPG
Stiahnuť Pridať do ,, Mojich dokumentov "

Produktový List

Produktový List, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Technické informácie a ukazovatele

Artiklové číslo

48784

Výška

75 mm

Hĺbka uloženia

20 mm

Hmotnosť

10.16 kg

Materiál

Pozinkovaná čierna oceľ, RECYFIX Materiál (kompozit), Tvárna liatina GJS 500-7

Vstupný otvor

426.0 cm²/m

Menovitý priemer

100

Vnútorný prierez žľabu

35 cm²

Typ podľa normy EN 1433

Materiál žľabov

RECYFIX Materiál (kompozit)

Materiál krytu

Tvárna liatina GJS 500-7

Nariadenia

EN 1433,

Predajný text

RECYFIX NC 100 žľab typ 75 s krytom z tvárnej liatiny oká 104/10 mm, s povrchovou úpravou KTL, tr. E 600, 1 m

Popis produktu

RECYFIX NC 100 typ 75- žľab vyrobený z kompozitu, s integrovaným ochranným rámom, podľa normy EN 1433, s možnosťou vertikálneho pripojenia DN/OD 110, s krytom z tvárnej liatiny GJS 500-7, oká 104/10 mm, s povrchovou úpravou KTL, zabezpečený proti horizontálnemu posunu, s 8-bodovým uchytením, trieda zaťaženia od A 15- E 600, D/Š/V 1000x160x75 mm, artikel č. 48784

Balná jednotka

Technické informácie a ukazovatele, PDF
