Artiklové číslo 49548
RECYFIX NC 200, trieda D 400
Typ 01005 s liatinovým roštom, čierny, štrbiny 100/18, aretácia so 4 skrutkami
Otázky?
Náš skúsený tím plánovačov vám rád pomôže.
Spojte sa s nami

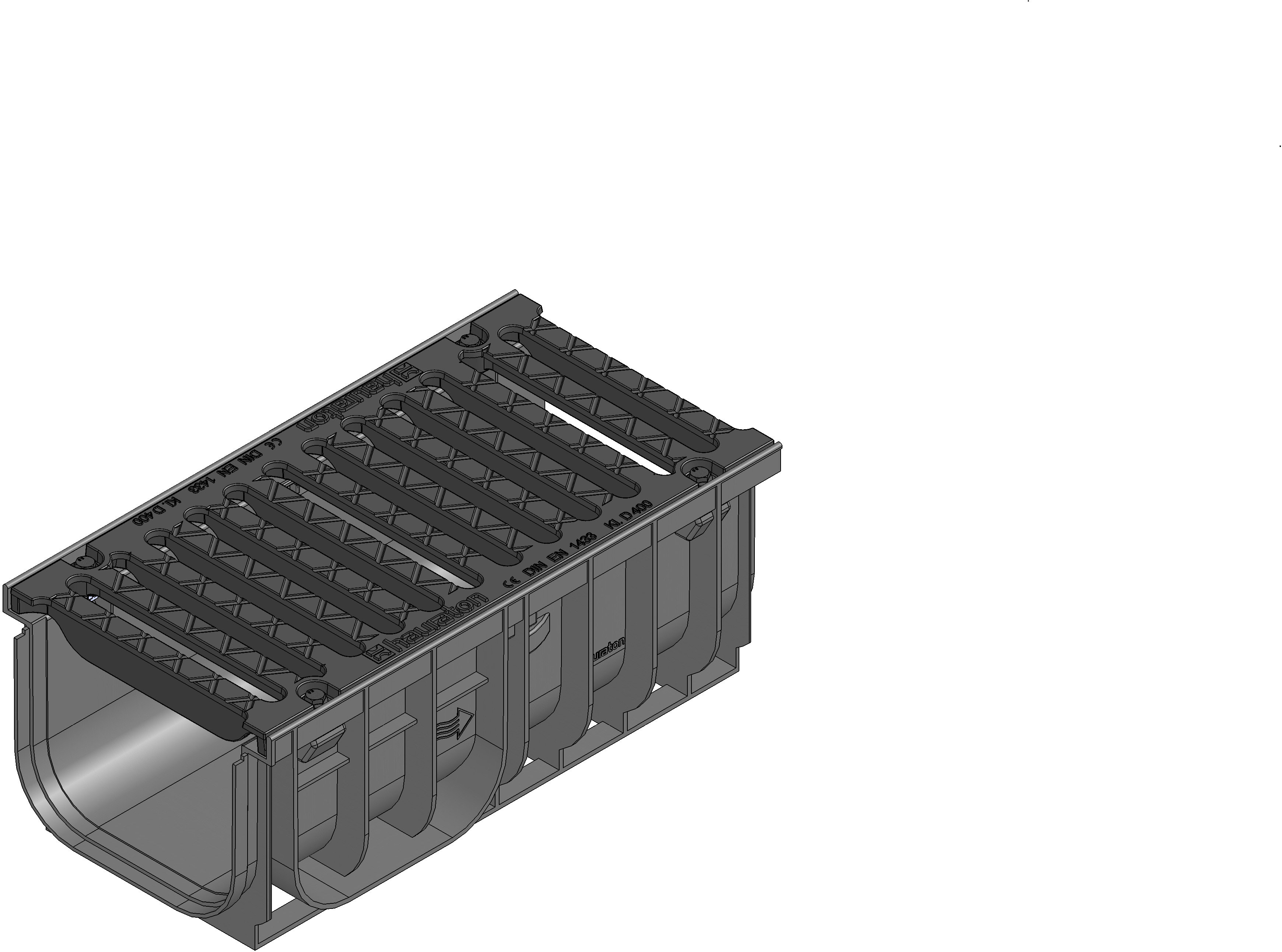

Obrázok produktu
Technický výkres
Výkresy (CAD)
Výkres
Produktový List
Technické informácie a ukazovatele
Artiklové číslo
49548
Dĺžka
500 mm
Šírka
262 mm
Výška
200 mm
Hĺbka uloženia
20 mm
Hmotnosť
10.38 kg
Materiál
Pozinkovaná čierna oceľ, RECYFIX Materiál (kompozit), Tvárna liatina GJS 500-7
Vstupný otvor
936.0 cm²/m
Menovitý priemer
200
Vnútorný prierez žľabu
294 cm²
Typ podľa normy EN 1433
M
Materiál žľabov
RECYFIX Materiál (kompozit)
Materiál krytu
Tvárna liatina GJS 500-7
Nariadenia
EN 1433,
Predajný text
RECYFIX NC 200 žľab typ 01005 s liatinovým roštom, štrbiny 18 mm, čierny, tr. D 400
Popis produktu
RECYFIX NC 200 typ 01005 - Žľab vyrobený z kompozitu, s integrovaným rámom, trieda zaťaženia A 15 - D 400 podľa EN 1433, s možnosťou vertikálneho a bočného pripojenia, s liatinovým roštom z tvárnej liatiny, šírka štrbiny 18 mm, čierny, zabezpečený proti horizontálnemu posunu, aretácia so 4 skrutkami, nevhodný pre priečne odvodnenie rýchlostných komunikácií a diaľnic, d/š/v 500x262x200 mm, artikel 49548
Balná jednotka
40
Vyhlásenie o parametroch
Súvisiace dokumenty
Príklad montáže
Betón trieda D 400 - E 600,
Asfalt trieda D 400 - E 600,
Dlažba trieda D 400,
Betón trieda D 400,
Asfalt trieda A 15 - B 125,
Dlažba trieda A 15 - C 250,
Dlažba trieda D 400,
Asfalt trieda E 600,
Betón trieda C 250 - D 400,
Asfalt trieda C 250 - D 400,
Betón trieda E 600,
Návod na inštaláciu
