Artiklové číslo 40365

RECYFIX PLUS 100, Trieda C 250

Typ 0105 s liatinovým pororoštom GUGI, oká 15/25, čierny, s aretáciou

Otázky?

Náš skúsený tím plánovačov vám rád pomôže.

Spojte sa s nami

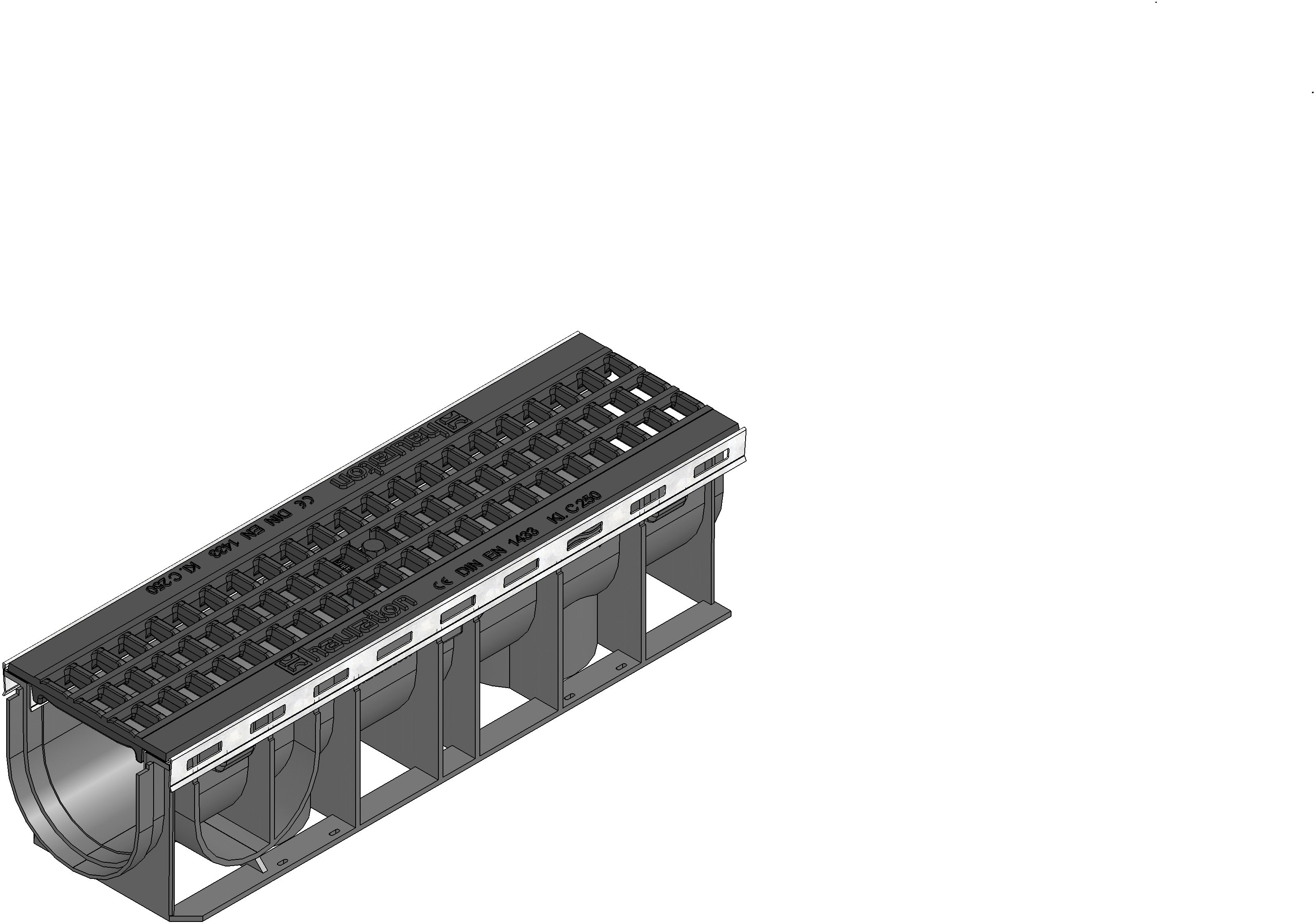

Obrázok produktu

Technický výkres

Výkresy (CAD)

Produktový List

Technické informácie a ukazovatele

Artiklové číslo
40365
Dĺžka
500 mm
Šírka
147 mm
Výška
135 mm
Hĺbka uloženia
6 mm
Hmotnosť
4.84 kg
Materiál
Pozinkovaná čierna oceľ, pruh pozinkovanej ocele, RECYFIX Materiál (kompozit), Tvárna liatina GJS 500-7
Vstupný otvor
453.0 cm²/m
Menovitý priemer
100
Vnútorný prierez žľabu
92 cm²
Typ podľa normy EN 1433
M
Materiál žľabov
RECYFIX Materiál (kompozit)
Materiál rámu
pruh pozinkovanej ocele
Materiál krytu
Tvárna liatina GJS 500-7
Nariadenia
EN 1433,
Predajný text
RECYFIX PLUS 100 žľab typ 0105 s liatinovým pororoštom GUGI, oká 15/25, tr. C 250, čierny, s aretáciou
Popis produktu
RECYFIX PLUS 100 Typ 0105 - Žľab vyrobený z kompozitu, s integrovaným rámom, trieda zaťaženia A 15 - C 250 podľa EN 1433, s GUGI liatinovým pororoštom z tvárnej liatiny, oká 15/25, zabezpečený proti horizontálnemu posunu, s aretáciou, čierny, d/š/v 500x147x135 mm, artikel 40365
Balná jednotka
98

Príklad montáže

Dlažba trieda A 15 - B 125,

Dlažba trieda A 15 - B 125,

Asfalt trieda A 15 - C 250,

Cementová mazanina trieda A 15 - C 250,

Betón trieda C 250,

Dlažba trieda C 250,

Dlažba trieda C 250,

Asfalt trieda A 15 - B 125,

Asfalt trieda C 250,

Dlažba trieda A 15 - B 125,

Betón trieda C 250,

Dlažba trieda C 250,

Návod na inštaláciu
