Artiklové číslo 47063

RECYFIX PRO 100, trieda C 250

Typ 95 so štrbinovým krytom FIBRETEC, štrbina 9 mm, čierny

Otázky?

Náš skúsený tím plánovačov vám rád pomôže.

Spojte sa s nami

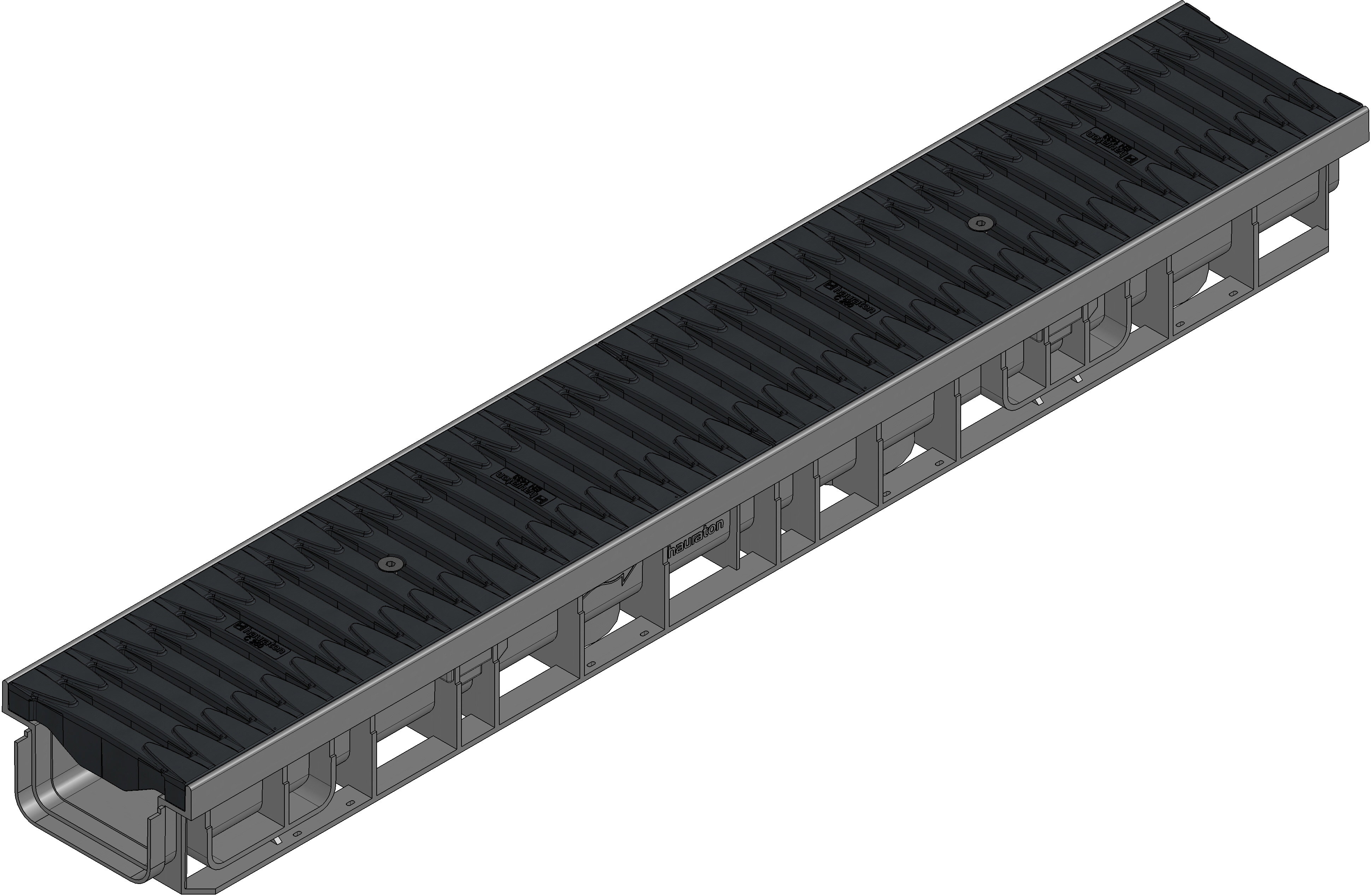

Obrázok produktu

Pohľad zhora

Technický výkres

Výkresy (CAD)

Produktový List

Technické informácie a ukazovatele

Artiklové číslo
47063
Dĺžka
1000 mm
Šírka
160 mm
Výška
95 mm
Hĺbka uloženia
20 mm
Hmotnosť
3.68 kg
Materiál
Pozinkovaná čierna oceľ, RECYFIX Materiál (kompozit), vyztužený polyamid
Vstupný otvor
372.0 cm²/m
Menovitý priemer
100
Vnútorný prierez žľabu
55 cm²
Typ podľa normy EN 1433
M
Materiál žľabov
RECYFIX Materiál (kompozit)
Materiál krytu
vyztužený polyamid
Nariadenia
EN 1433, DIN 51130, AS 4586, ,
Predajný text
RECYFIX PRO 100 Typ 95 Žľab so štrbinovým krytom FIBRETEC, štrbina 9 mm, čierny, tr. C 250, s aretáciou
Popis produktu
RECYFIX PRO 100 typ 75 - Žľab vyrobený z kompozitu, s integrovaným rámom, trieda zaťaženia A 15 - C 250 podľa EN 1433, s možnosťou vertikálneho pripojenia, so štrbinovým krytom FIBRETEC, štrbina 9 mm, zabezpečený proti horizontálnemu posunu, s aretáciou, čierny, d/š/v 1000x160x95 mm, artikel 47063
Balná jednotka
77

Príklad montáže

Asfalt trieda A 15 - B 125,

Dlažba trieda A 15 - B 125,

trieda A 15 - B 125,

Dlažba trieda A 15 - B 125,

Betón trieda A 15 - C 250,

Cementová mazanina trieda A 15 - C 250,

Dlažba trieda C 250,

Betón trieda D 400,

Betón trieda C 250,

Asfalt trieda C 250,

Dlažba trieda C 250,

Asfalt trieda A 15 - B 125,

Dlažba trieda A 15 - C 250,

Asfalt trieda C 250,

Betón trieda C 250,
