Artiklové číslo 47039

RECYFIX PRO 100, trieda C 250

Typ 95 Žľab s liatinovým krytom s pozdĺžnymi pásnicami, úprava KTL, s aretáciou

Otázky?

Náš skúsený tím plánovačov vám rád pomôže.

Spojte sa s nami

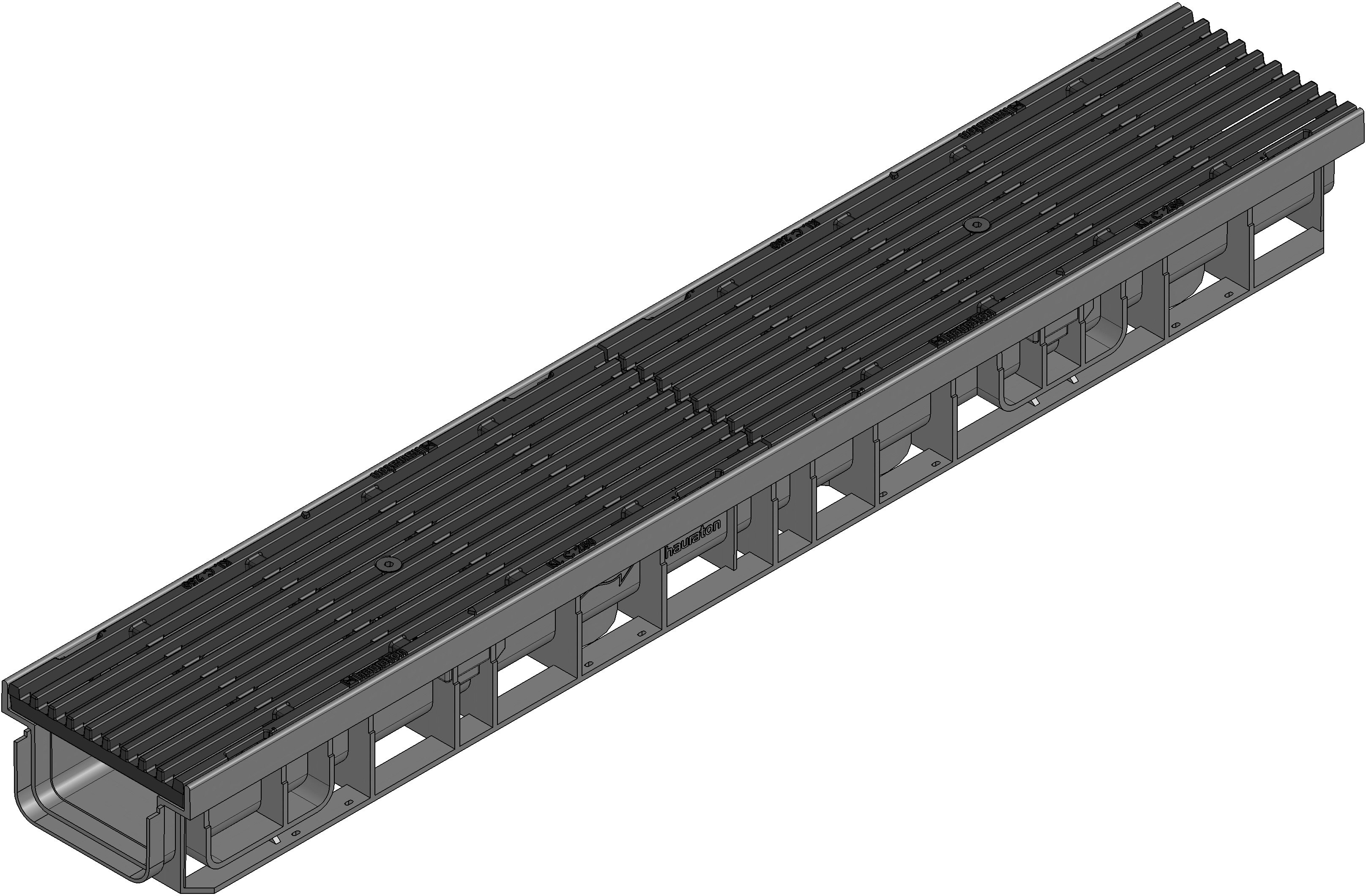

Obrázok produktu

Pohľad zhora

Technický výkres

Výkresy (CAD)

Produktový List

Technické informácie a ukazovatele

Artiklové číslo
47039
Dĺžka
1000 mm
Šírka
160 mm
Výška
95 mm
Hĺbka uloženia
20 mm
Hmotnosť
8.96 kg
Materiál
Pozinkovaná čierna oceľ, RECYFIX Materiál (kompozit), Tvárna liatina GJS 500-7, s KTL úpravou
Vstupný otvor
577.0 cm²/m
Menovitý priemer
100
Vnútorný prierez žľabu
55 cm²
Typ podľa normy EN 1433
M
Materiál žľabov
RECYFIX Materiál (kompozit)
Materiál krytu
Tvárna liatina GJS 500-7, s KTL úpravou
Nariadenia
EN 1433,
Predajný text
RECYFIX PRO 100 Typ 95 Žľab s liatinovým krytom s pozdĺžnymi pásnicami, KTL, tr. C 250, s aretáciou
Popis produktu
RECYFIX PRO 100 typ 95 - Žľab vyrobený z kompozitu, s integrovaným rámom, trieda zaťaženia A 15 - C 250 podľa EN 1433, s možnosťou vertikálneho pripojenia, s liatinovým krytom s pozdĺžnymi pásnicami, úprava KTL, zabezpečený proti horizontálnemu posunu, s aretáciou, d/š/v 1000x160x95 mm, artikel 47039
Balná jednotka
77

Príklad montáže

Asfalt trieda A 15 - B 125,

Dlažba trieda A 15 - B 125,

trieda A 15 - B 125,

Dlažba trieda A 15 - B 125,

Betón trieda A 15 - C 250,

Cementová mazanina trieda A 15 - C 250,

Dlažba trieda C 250,

Betón trieda D 400,

Betón trieda C 250,

Asfalt trieda C 250,

Dlažba trieda C 250,

Asfalt trieda A 15 - B 125,

Dlažba trieda A 15 - C 250,

Asfalt trieda C 250,

Betón trieda C 250,

Návod na inštaláciu
