Artiklové číslo 47002
RECYFIX PRO 100 , trieda D 400
Typ 01 s liatinovým krytom METROPOLIS, úprava KTL, s aretáciou
Otázky?
Náš skúsený tím plánovačov vám rád pomôže.
Spojte sa s nami

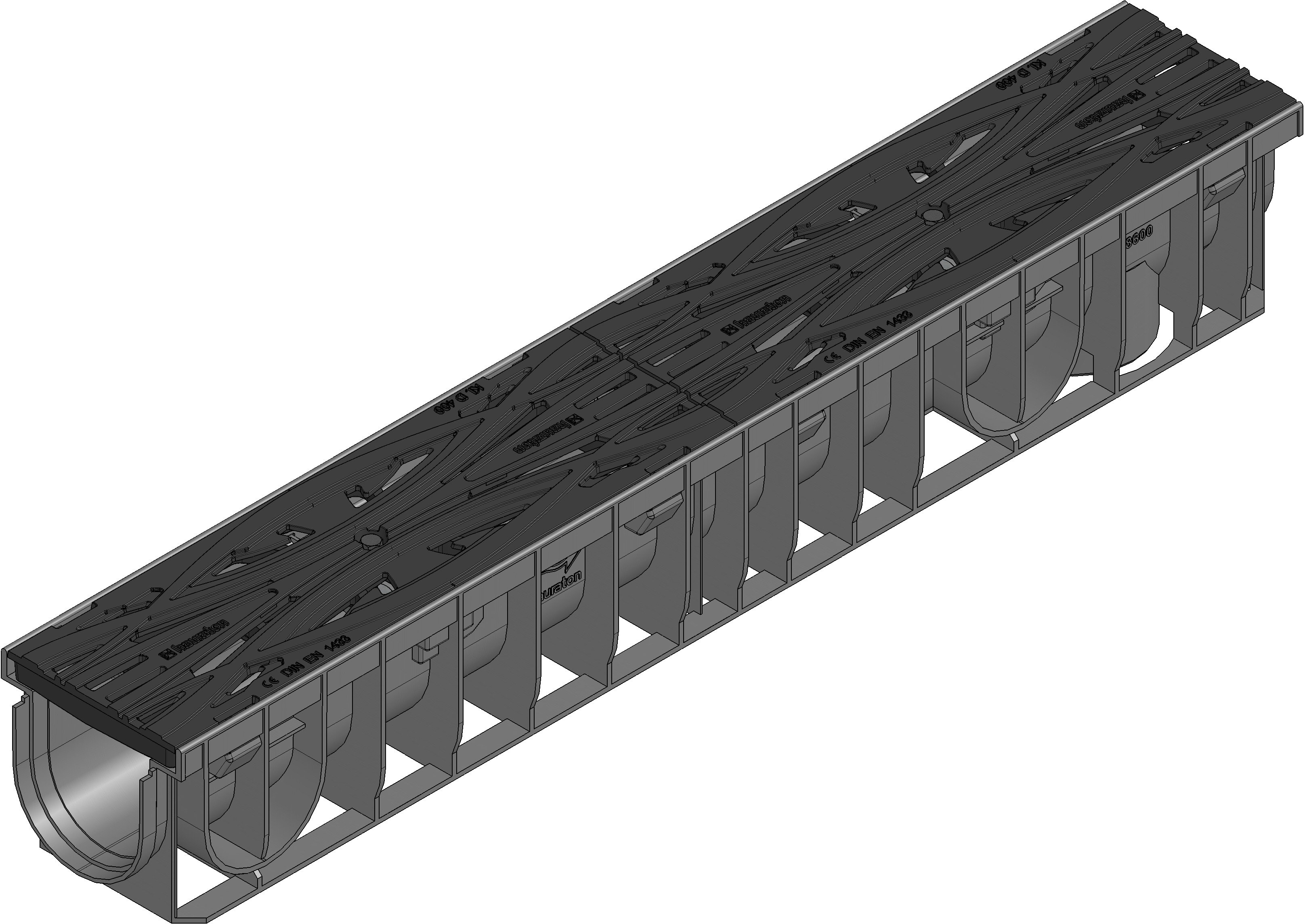

Obrázok produktu
Pohľad zhora
Technický výkres
Výkresy (CAD)
Výkres
Produktový List
Technické informácie a ukazovatele
Artiklové číslo
47002
Dĺžka
1000 mm
Šírka
160 mm
Výška
150 mm
Hĺbka uloženia
20 mm
Hmotnosť
12.48 kg
Materiál
Pozinkovaná čierna oceľ, RECYFIX Materiál (kompozit), Tvárna liatina GJS 500-7, s KTL úpravou
Vstupný otvor
165.0 cm²/m
Menovitý priemer
100
Vnútorný prierez žľabu
92 cm²
Typ podľa normy EN 1433
M
Materiál žľabov
RECYFIX Materiál (kompozit)
Materiál krytu
Tvárna liatina GJS 500-7, s KTL úpravou
Nariadenia
EN 1433,
Predajný text
RECYFIX PRO 100 žľab typ 01 Model 2012 s liatinovým krytom Metropolis, úprava KTL, tr. D 400, dĺžka 1 m, s aretáciou
Popis produktu
RECYFIX PRO 100 typ 01 - Žľab vyrobený z kompozitu, s integrovaným rámom, trieda zaťaženia A 15 - D 400 podľa EN 1433, značka zhody CE, s možnosťou vertikálneho pripojenia, s liatinovým krytom Metropolis, úprava KTL, zabezpečený proti horizontálnemu posunu, s aretáciou, nevhodný pre priečne odvodnenie rýchlostných komunikácií a diaľnic,d/š/v 1000x160x150 mm, artikel 47002
Balná jednotka
49
Vyhlásenie o parametroch
Súvisiace dokumenty
Príklad montáže
trieda A 15,
Asfalt trieda A 15 - B 125,
Dlažba trieda A 15 - B 125,
trieda A 15 - B 125,
Dlažba trieda A 15 - B 125,
Betón trieda A 15 - C 250,
Cementová mazanina trieda A 15 - C 250,
Dlažba trieda C 250,
Betón trieda D 400,
Betón trieda C 250,
Asfalt trieda C 250,
Dlažba trieda C 250,
Asfalt trieda A 15 - B 125,
Dlažba trieda A 15 - C 250,
Asfalt trieda C 250,
Betón trieda C 250,
Návod na inštaláciu
