Artiklové číslo 17390
XTREMFIX I-TRAX 300 Typ 400, s krytom uchyteným aretáciou
Typ 400 žľab s liatinovým krytom, tr. F 900, 3 m
Otázky?
Náš skúsený tím plánovačov vám rád pomôže.
Spojte sa s nami

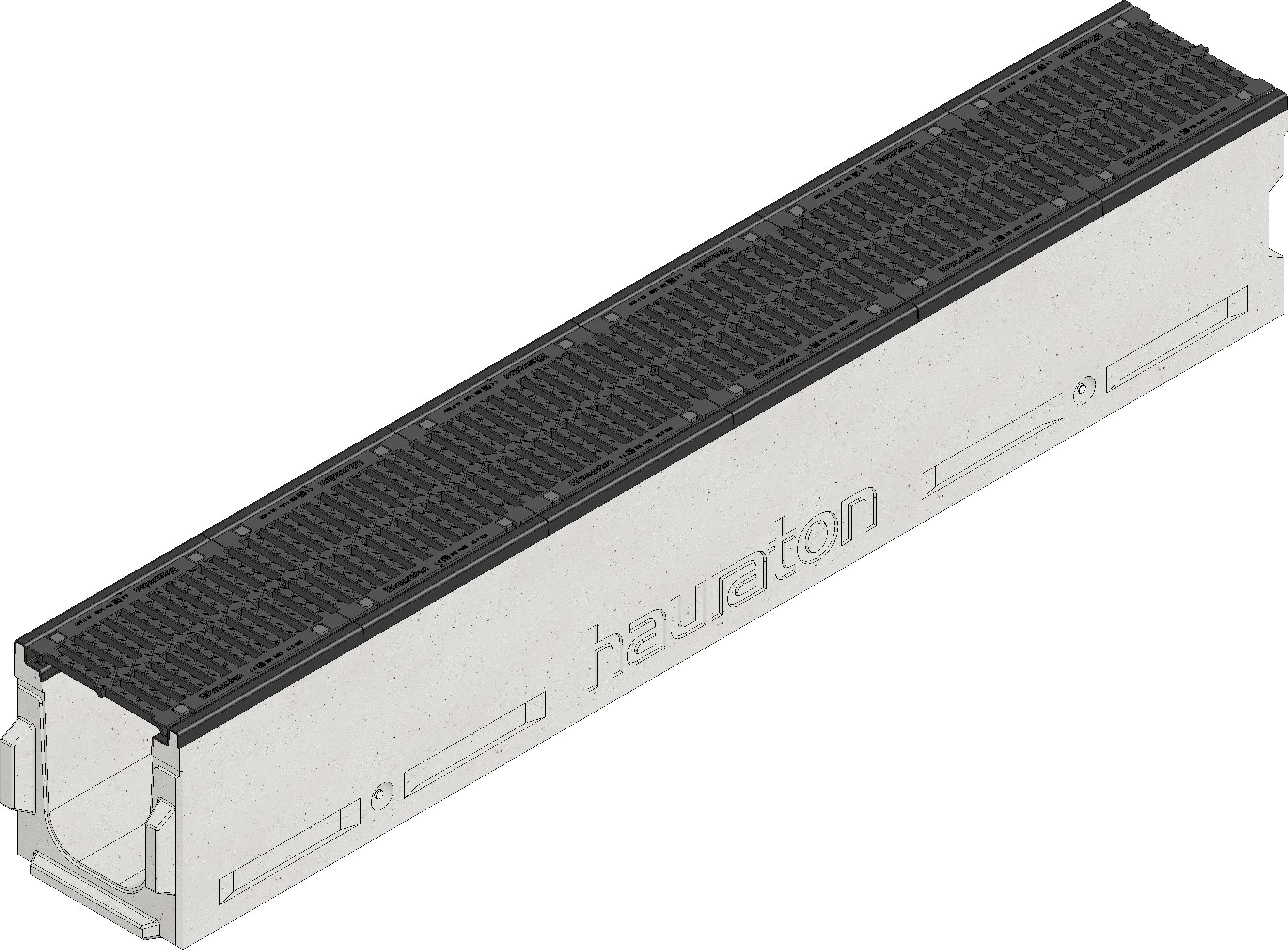

Obrázok produktu
Technický výkres
Výkresy (CAD)
Výkres
Pohľad zhora
Produktový List
Technické informácie a ukazovatele
Artiklové číslo
17390
Dĺžka
3000 mm
Šírka
447 mm
Výška
520 mm
Hĺbka uloženia
40 mm
Hmotnosť
940.25 kg
Materiál
Tvárna liatina GJS 500-7, Vysoko hodnotný betón
Vstupný otvor
1334.0 cm²/m
Menovitý priemer
300
Vnútorný prierez žľabu
1092 cm²
Typ podľa normy EN 1433
I
Materiál žľabov
Vysoko hodnotný betón
Materiál rámu
Tvárna liatina GJS 500-7
Materiál krytu
Tvárna liatina GJS 500-7
Nariadenia
EN 1433, AS 4586,
Predajný text
XTREMFIX I-TRAX 300 typ 400 žľab s liatinovým krytom, tr. F 900, 3 m
Popis produktu
XTREMFIX I-TRAX 300 typ 400 - Žľab vyrobený zo železobetónu C 60/75, typu I, s integrovaným rámom z tvárnej liatiny s antikoróznou úpravou KTL, s liatinovým krytom, trieda zaťaženia F 900 podľa EN 1433, značka zhody CE, s perodrážkou a s možnosťou ďalšieho vytmelenia, aretácia 8 skrutkami na 1 meter, so 4 kotviacimi bodmi na manipuláciu, d/š/v 3000x447x520 mm, artikel 17390
Balná jednotka
-
Vyhlásenie o parametroch
Súvisiace dokumenty
Príklad montáže
Asfalt trieda D 400,
Betón trieda D 400,
Asfalt trieda E 600 - F 900,
Betón trieda E 600 - F 900,
Návod na inštaláciu
