Artikel Nr. 42077
RECYFIX PLUS X 100, Klasse D 400
Typ 01 mit GUGI-Guss-Gitterrost MW 15/25 mm, schwarz, arretiert, 0,5 m

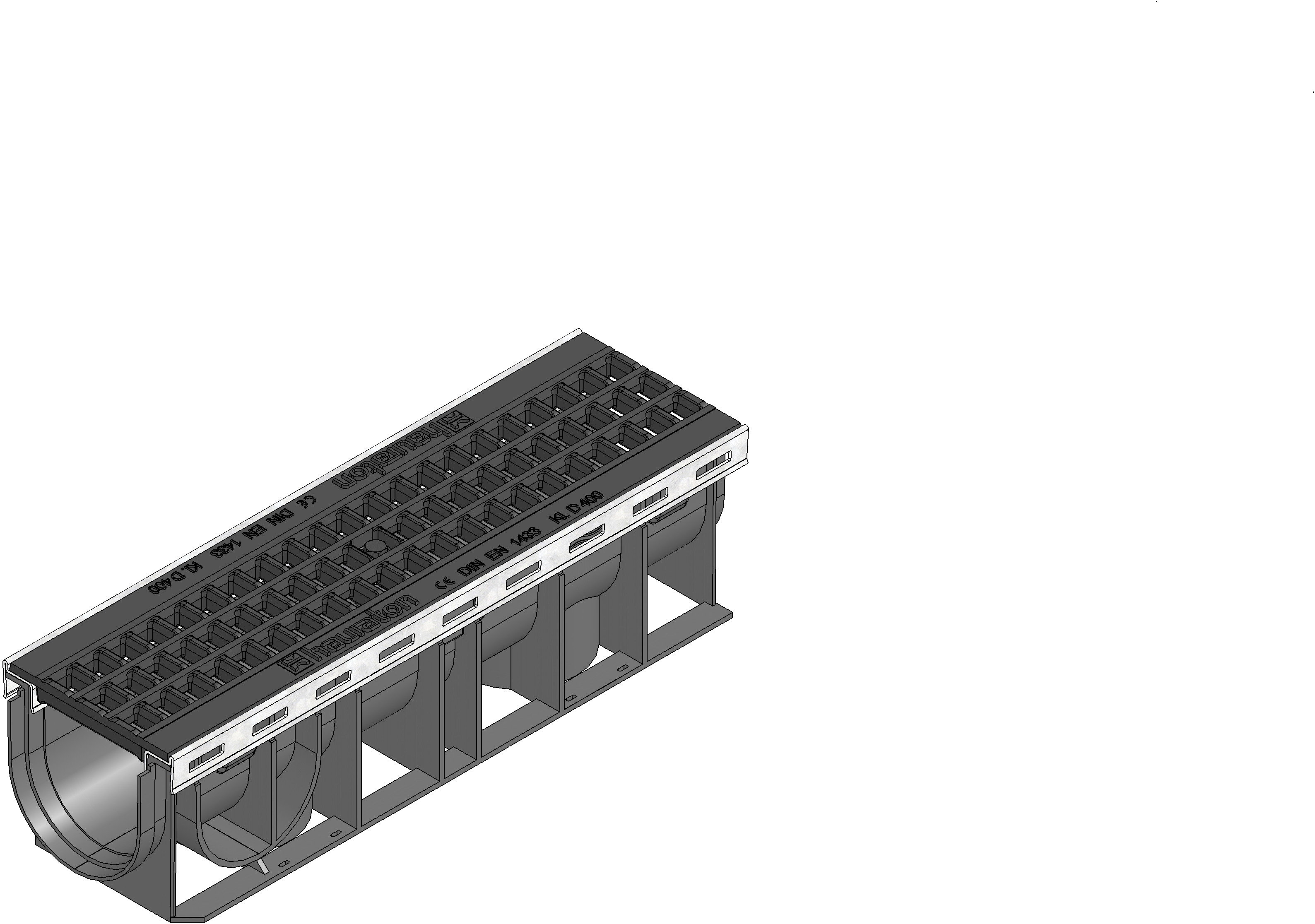

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
42077
Länge
500 mm
Breite
149 mm
Höhe
138 mm
Einlegetiefe
6 mm
Gewicht
5.18 kg
Werkstoff
bandverzinkter Stahl, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt, verstärktes Polyamid
Einlaufquerschnitt
440.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
92 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
bandverzinkter Stahl
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS X 100 Rinne Typ 01 mit verzinkten Stahlzargen und GUGI-Guss-Gitterrost MW 15/25 mm, schwarz, Kl. D 400, arretiert, 0,5 m
Produktbeschreibung
RECYFIX PLUS X 100 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus verzinktem Stahl, mit GUGI-Guss-Gitterrost aus Sphäroguss EN-GJS, MW 15/25 mm, schwarz, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - D 400 nach DIN 19580/ EN 1433, L/B/H 500x149x138 mm, Art.-Nr. 42077
Verpackungseinheit
98 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400,
Beton Klasse D 400,
Pflaster Klasse D 400,
Einbauhinweis
