Artikel Nr. 42178
RECYFIX PLUS X 150, Klasse D 400
Typ 01 mit Gussrost SW 130/6 mm, schwarz, arretiert, 1,0 m
Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
42178
Länge
1000 mm
Breite
204 mm
Höhe
196 mm
Einlegetiefe
6 mm
Gewicht
15.34 kg
Werkstoff
bandverzinkter Stahl, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt, verstärktes Polyamid
Einlaufquerschnitt
400.0 cm²/m
Nennweite
150
Lichter Rinnenquerschnitt
225 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
bandverzinkter Stahl
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, AS 4586, DIN 19580
Vertriebstext
RECYFIX PLUS X 150 Rinne Typ 01 mit verzinkten Stahlzargen und Gussrost SW 130/6 mm, schwarz, Kl. D 400, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS X 150 Typ 01 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus verzinktem Stahl, mit senkrechter Anschlussmöglichkeit DN/OD 110/160, mit Gussrost aus Sphäroguss EN-GJS, SW 130/6 mm, schwarz, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, L/B/H 1000x204x196 mm, Art.-Nr. 42178
Verpackungseinheit
25 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel

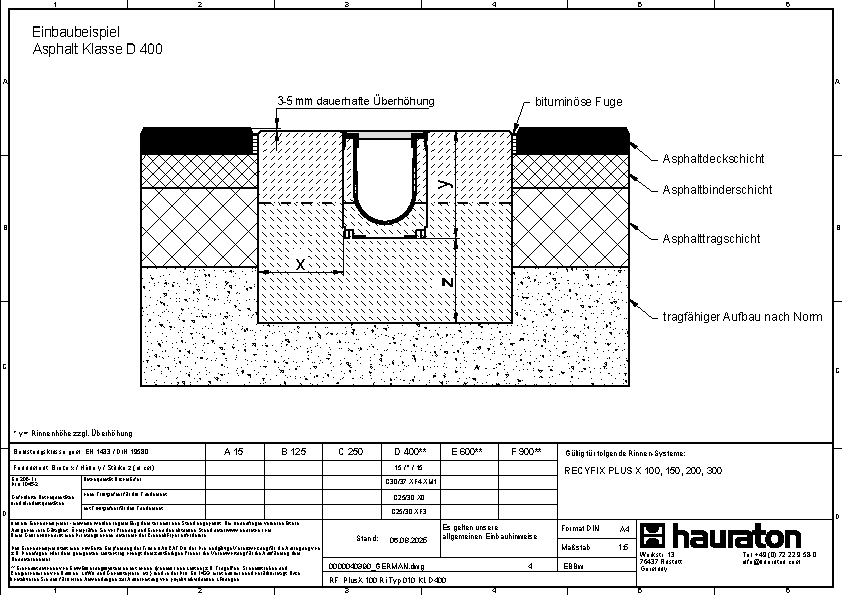

Asphalt Klasse D 400,

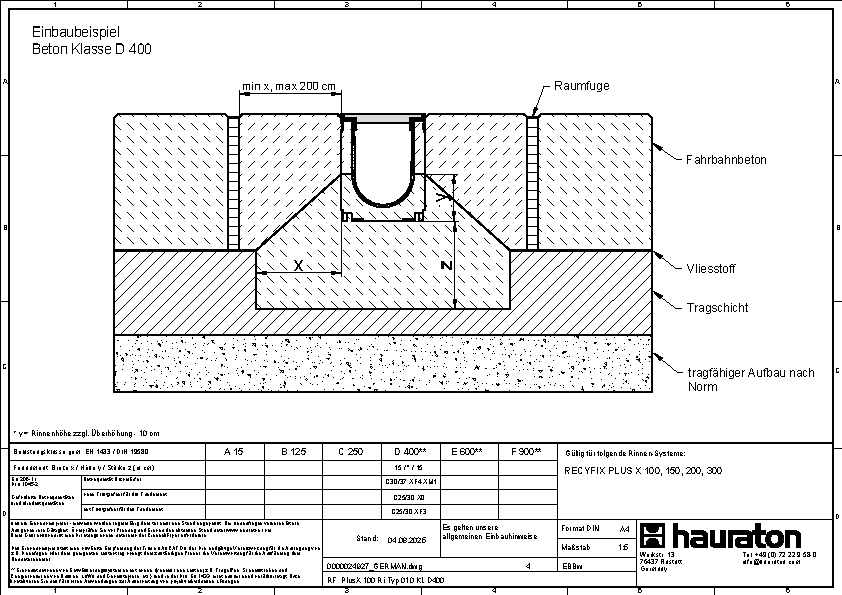

Beton Klasse D 400,

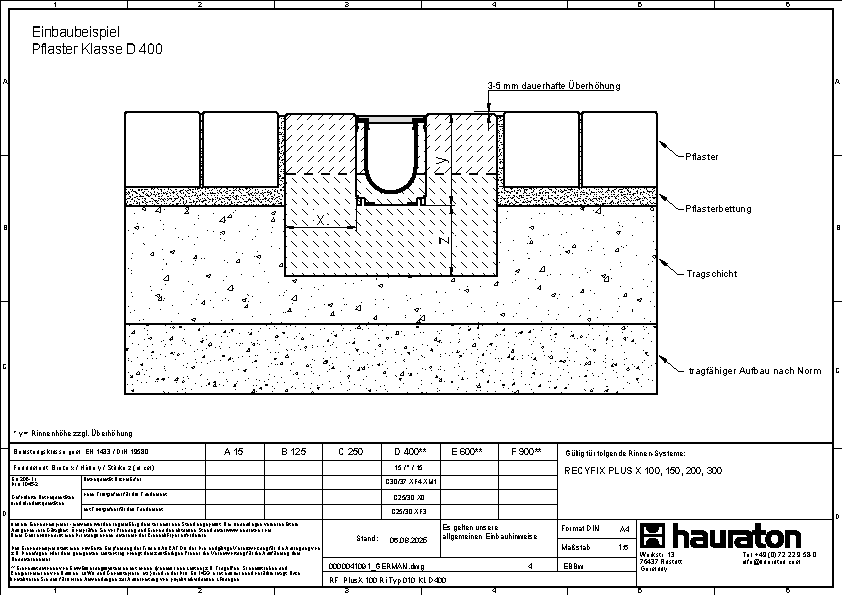

Pflaster Klasse D 400,

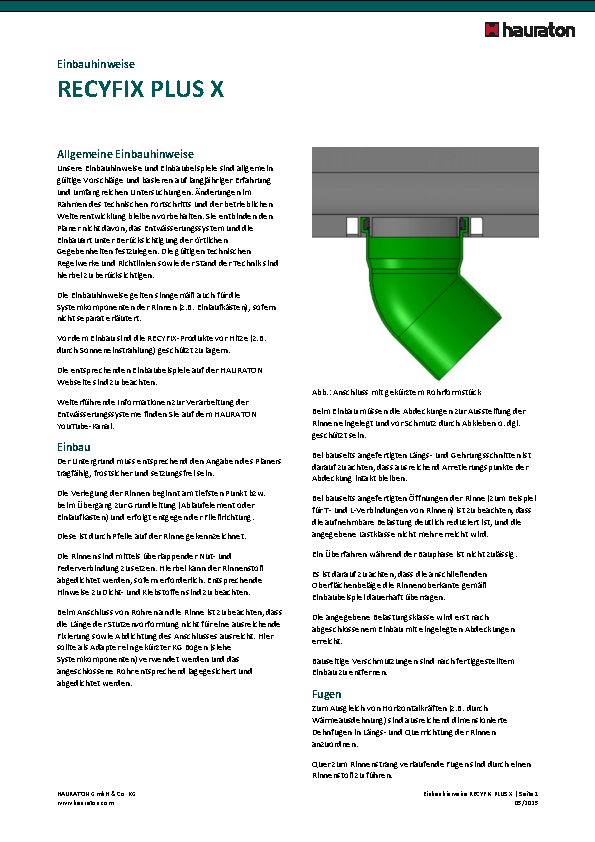

Einbauhinweis
