Artikel Nr. 42275
RECYFIX PLUS X 200, Klasse D 400
Typ 010 mit GUGI-Guss-Gitterrost MW 15/25 mm, schwarz, arretiert, 1,0 m

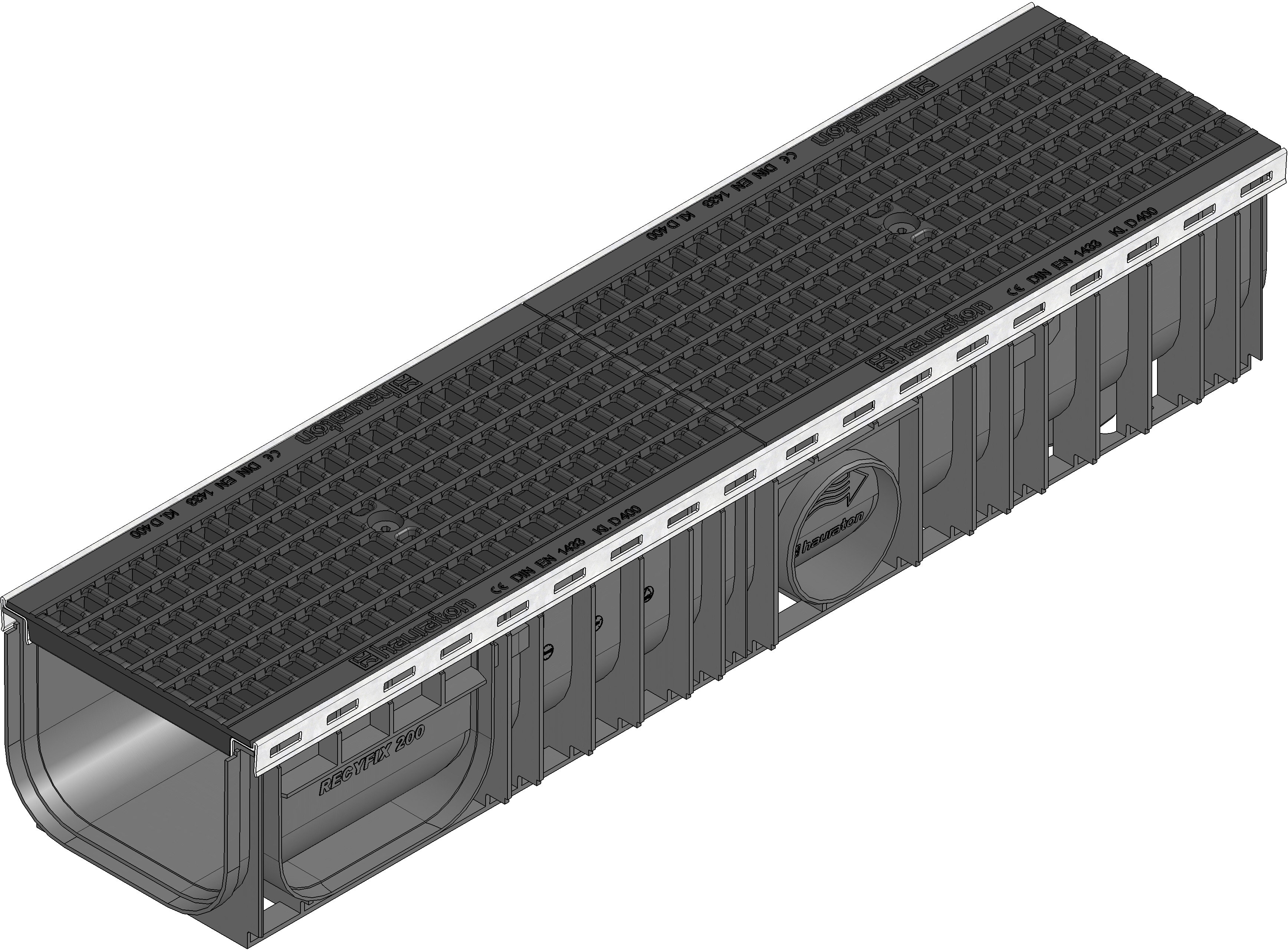

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
42275
Länge
1000 mm
Breite
249 mm
Höhe
189 mm
Einlegetiefe
6 mm
Gewicht
20.90 kg
Werkstoff
bandverzinkter Stahl, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl galvanisch verzinkt, Stahl schwarz verzinkt
Einlaufquerschnitt
873.0 cm²/m
Nennweite
200
Lichter Rinnenquerschnitt
294 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
bandverzinkter Stahl
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS X 200 Rinne Typ 010 mit verzinkten Stahlzargen und GUGI-Guss-Gitterrost MW 15/25 mm, schwarz, Kl. D 400, arretiert, 1 m
Produktbeschreibung
RECYFIX PLUS X 200 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus verzinktem Stahl, mit seitlicher (DN/OD 110) und senkrechter Anschlussmöglichkeit (DN/OD 110/160), mit GUGI-Guss-Gitterrost aus Sphäroguss EN-GJS, MW 15/25 mm, schwarz, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, L/B/H 1000x249x189 mm, Art.-Nr. 42275
Verpackungseinheit
20 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400,
Beton Klasse D 400,
Pflaster Klasse D 400,
Einbauhinweis
