DRAINFIX CLEAN FSU 400 filtračný žľab do triedy F 900 s pozinkovanými rámami

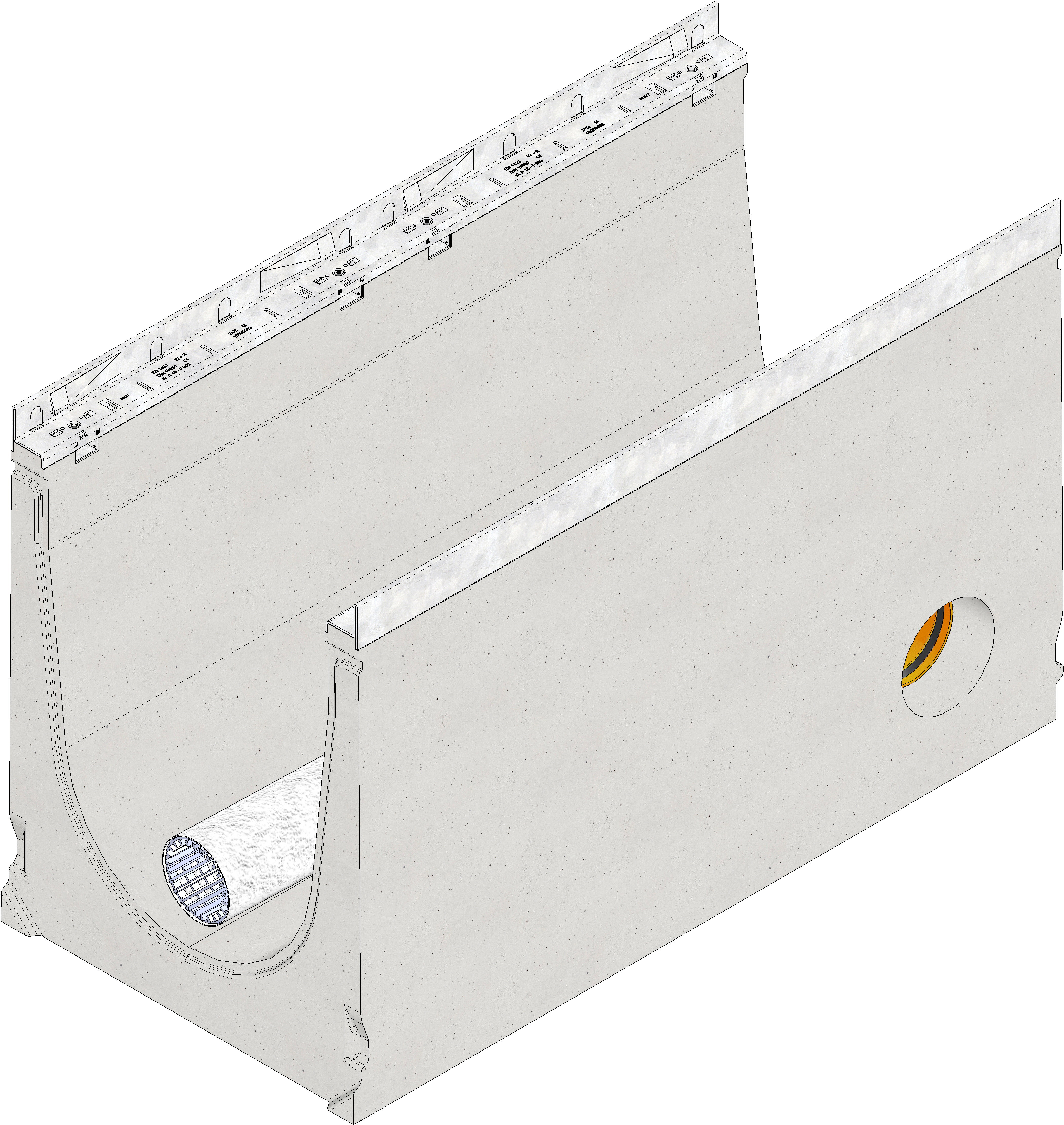

Obrázok produktu

Obrázok produktu, JPG
Stiahnuť Pridať do ,, Mojich dokumentov "
Obrázok produktu, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Technický výkres

Výkresy (CAD)

Výkresy (CAD), DWG
Stiahnuť Pridať do ,, Mojich dokumentov "

Výkres

Výkres, JPG
Stiahnuť Pridať do ,, Mojich dokumentov "
Výkres, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Produktový List

Produktový List, PDF
Stiahnuť Pridať do ,, Mojich dokumentov "

Technické informácie a ukazovatele

Artiklové číslo

97683

Dĺžka

1000 mm

Šírka

490 mm

Výška

630 mm

Hmotnosť

271.61 kg

Materiál

FASERFIX vláknobetón, pásová pozinkovaná oceľ, PVC-U

Retenčný objem

107 l/m

Retenčný prierez

1070.0 cm²

Výška výplne substrátu (effective, from the middle of the filter grid tube to the top edge of the substrate)

200.0 mm

Požiadavky na substrát

71.0 l/lfdm.

Menovitý priemer

400

Materiál žľabov

FASERFIX vláknobetón

Materiál rámu

pásová pozinkovaná oceľ

Nariadenia

EN 1433,

Predajný text

DRAINFIX CLEAN FSU 400 typ 01H- Koncový komponent filtračného žĺabu s princípom fungovania povrchovej filtrácie s ochranným pozinkovaným rámom, s integrovanou bočnou PVC-U presuvkou s tesnením DN/OD 110, s drenážnou rúrou s tesnením DN/OD 100 s geotextíli

Popis produktu

DRAINFIX CLEAN FSU 400 typ 01H- Koncový komponent filtračného žľabu s princípom fungovania povrchovej filtrácie, vyrobený z vláknobetónu, nominálna šírka 400 mm, trieda zaťaženia od A 15 do F 900 podľa EN 1433, v súlade s CE, so všeobecným súhlasom stavebného úradu, číslo schválenia. Z-84,2-7, s pozinkovaným ochranným rámom a bezskrutkovým uzatváracím systémom SIDE-LOCK, 8-bodové uchytenie na meter, s integrovanou bočnou PVC-U presuvkou s tesnením DN/OD 110, vrátane drenážnej rúry DRAINFIX CLEAN FSU DN/OD 110 obalenej geotextíliou a spojkou, na konci uzavretou, D/Š/V 1000x490x630 mm, artikel č. 97683

Balná jednotka

Technické informácie a ukazovatele, PDF

Stiahnuť Pridať do ,, Mojich dokumentov "
