Artiklové číslo 97693
DRAINFIX CLEAN FSU 500 filtračný žľab do triedy F 900 s pozinkovanými rámami
Typ 01, koncový komponent, 1,0 m
Otázky?
Náš skúsený tím plánovačov vám rád pomôže.
Spojte sa s nami

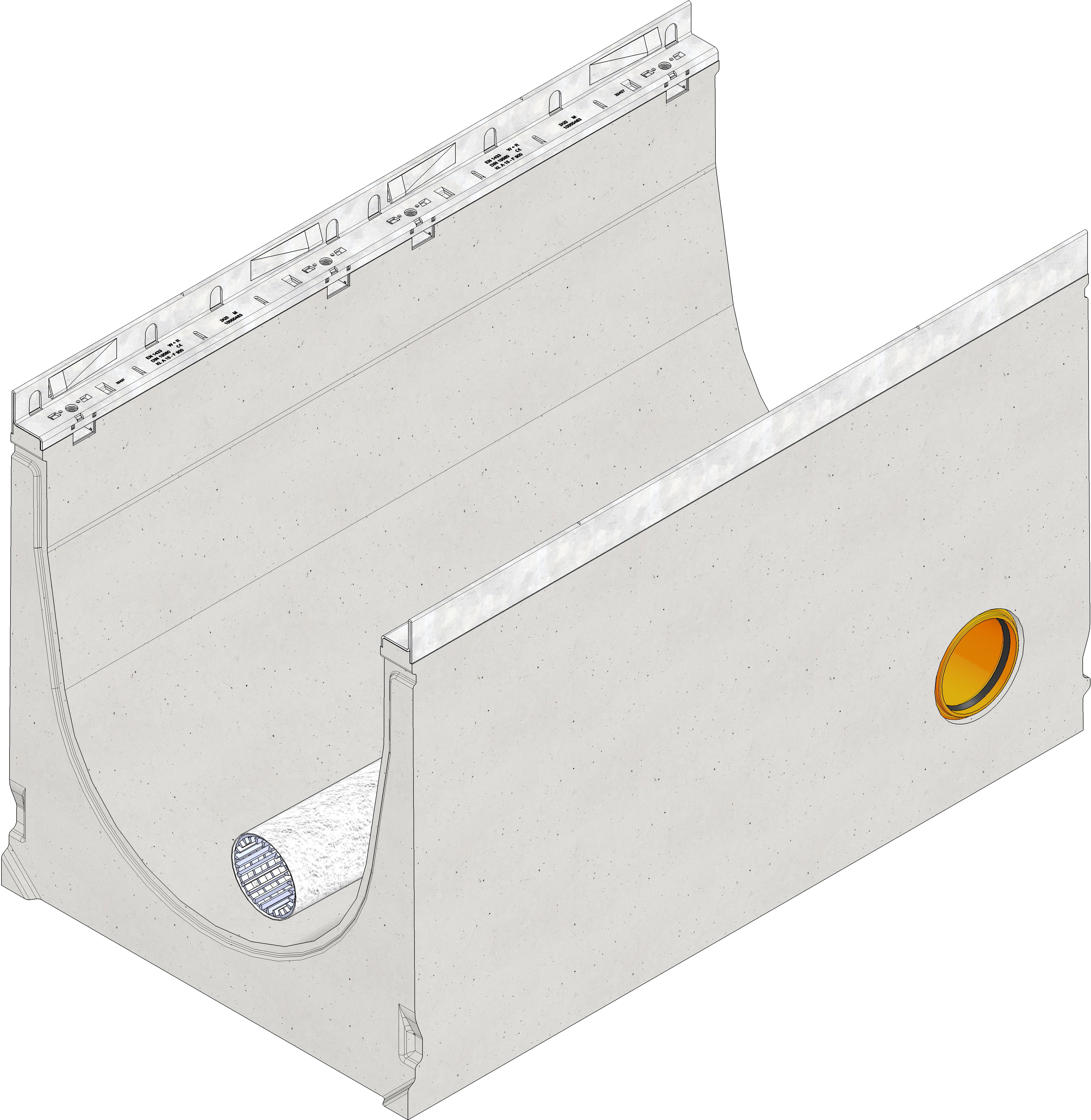

Obrázok produktu
Technický výkres
Výkresy (CAD)
Výkres
Produktový List
Technické informácie a ukazovatele
Artiklové číslo
97693
Dĺžka
1000 mm
Šírka
590 mm
Výška
630 mm
Hmotnosť
320.01 kg
Materiál
FASERFIX vláknobetón, pásová pozinkovaná oceľ, PVC-U
Retenčný objem
137 l/m
Retenčný prierez
1370.0 cm²
Výška výplne substrátu
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Požiadavky na substrát
86.0 l/lfdm.
Menovitý priemer
500
Materiál žľabov
FASERFIX vláknobetón
Materiál rámu
pásová pozinkovaná oceľ
Nariadenia
EN 1433,
Predajný text
DRAINFIX CLEAN FSU 500 typ 01- Koncový komponent filtračného žĺabu s princípom fungovania povrchovej filtrácie s ochranným pozinkovaným rámom, s integrovanou bočnou PVC-U presuvkou s tesnením DN/OD 110, s drenážnou rúrou s tesnením DN/OD 100 s geotextíli
Popis produktu
DRAINFIX CLEAN FSU 500 typ 01- Koncový komponent filtračného žľabu s princípom fungovania povrchovej filtrácie, vyrobený z vláknobetónu, nominálna šírka 500 mm, trieda zaťaženia od A 15 do F 900 podľa EN 1433, v súlade s CE, so všeobecným súhlasom stavebného úradu, číslo schválenia. Z-84,2-7, s pozinkovaným ochranným rámom a bezskrutkovým uzatváracím systémom SIDE-LOCK, 8-bodové uchytenie na meter, s integrovanou bočnou PVC-U presuvkou s tesnením DN/OD 110, vrátane drenážnej rúry DRAINFIX CLEAN FSU DN/OD 110 obalenej geotextíliou a spojkou, D/Š/V 1000x590x630 mm, artikel č. 97693
Balná jednotka
-
Súvisiace dokumenty
Príklad montáže
Asfalt trieda C 250,
Asfalt trieda D 400 - E 600,
Dlažba trieda D 400,
Betón trieda D 400 - E 600,
Asfalt trieda F 900,
Betón trieda F 900,
Návod na inštaláciu
