Artiklové číslo 14040
FASERFIX KS 300 do triedy E 600
Typ 010
Otázky?
Náš skúsený tím odborníkov.
Spojte sa s nami

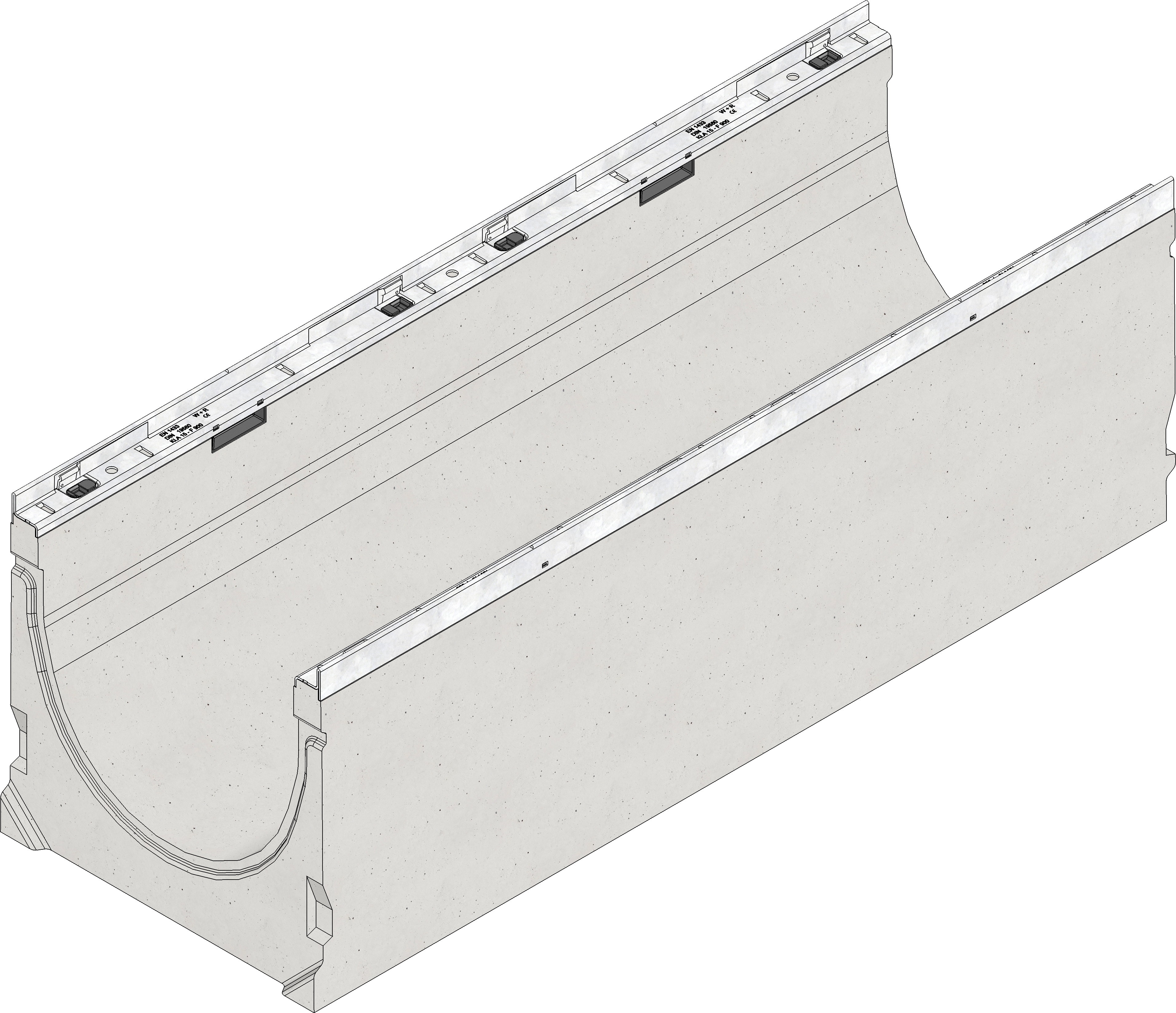

Obrázok produktu
Technický výkres
Výkresy
Výkresy (CAD)
Produktový List
Technické informácie a ukazovatele
Artiklové číslo
14040
Dĺžka
1000 mm
Šírka
360 mm
Výška
340 mm
Hmotnosť
122.600 kg
nominálna šírka|systémová veľkosť
300
Výška rámu
20 mm
Spád dna žľabu
-
Prierez odvodňovacieho žľabu
638 cm²
Upevnění typ
aretačný mostík, SIDE-LOCK
Materiál telesa žľabu
betón vystužený vláknami
Materiál rámu
pásovo zinkovaná oceľ
Typ podľa DIN EN 1433
Typ M
Predpisy
DIN 1433, DIN 19580
Predajný text
FASERFIX KS 300 Žľab, výška 340 mm
Popis produktu
FASERFIX KS 300 Typ 010 - Žľab vyrobený z vláknobetónu, trieda zaťaženia A 15 - E 600 podľa EN 1433, značka zhody CE, bez spádu dna, s rámami z pozinkovanej ocele a bezskrutkovým rýchlouzáverom SIDE-LOCK, 8-bodové uchytenie a dodatočná aretácia, d/š/v 1000x360x340 mm, artikel 14040
Brožúra text
Typ 010
Balná jednotka
9
Vyhlásenie o parametroch
Súvisiace dokumenty
Príklad montáže
tr. záťaže D400 - Dlažba - Typ M
tr. záťaže D400 - Dlažba
Kl. A 15 - D 400 - Betón - Obrubník - Typ M
Kl. A 15 - D 400 - Obrubník
Kl. B 125 - C 250 - Betón
Kl. A 15 - D 400 - Asfalt
Kl. A 15 - C 250 - Dlažba
Kl. A 15 - C 250 - Dlažba - dvojitá vetva
tr. záťaže D400 - Dlažba - dvojitá vetva
Kl. A 15 - D 400 - Asfalt - dvojitá vetva
tr. záťaže C250 - D400 - Betón - dvojitá vetva
tr. záťaže E600 - Asfalt - dvojitá vetva
tr. záťaže E600 - Betón - dvojitá vetva
Kl. D 400 - E 600 - Betón
Návod na inštaláciu
Pokyny pre údržbu a prevádzku
