Artikel Nr. 65303
DACHFIX STEEL 205, Bauhöhe 45 mm
Typ 45, höhenverstellbar, verzinkt, 1,0 m

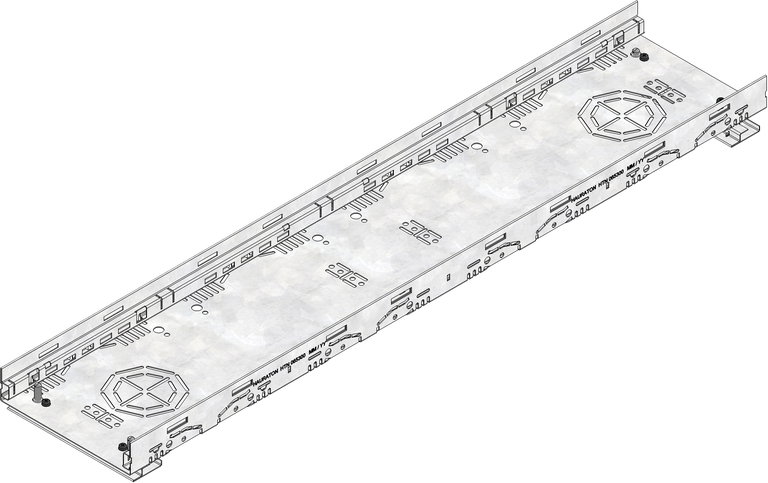

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
65303
Länge
1000 mm
Breite
205 mm
Höhe
59 - 74 mm
Gewicht
3.30 kg
Werkstoff
bandverzinkter Stahl
Zargenhöhe
20 mm
Nennweite
205
Lichter Rinnenquerschnitt
49 cm²
Gefälle
-
Befestigungsart
Knebel
Typ nach DIN EN 1433
M
Rinnenmaterial
bandverzinkter Stahl
Vertriebstext
DACHFIX STEEL 205 Rinnenunterteil Typ 45, höhenverstellbar, verzinkt, Höhenverstellbereich 59-74 mm, 1 m
Produktbeschreibung
DACHFIX STEEL 205 Typ 45 - Rinnenunterteil mit stufenloser Höhenverstellung, aus korrosionsgeschütztem verzinkten Stahl, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, im Seiten- und Sohlbereich perforiert, mit Anschlussmöglichkeit im Sohlbereich für Anschlussstutzen DN/OD 75 oder DN/OD 100 sowie 8-fache Anschlussmöglichkeit im Seitenbereich für Stichkanal, inkl. möglicher 4-facher Fixierungsankerfunktion, inkl. 2 Stck. Verstellsets/1 m-Stück, Höhenverstellbarkeit 59-74 mm, LxBxH 1000x205x59-74 mm, Art.-Nr. 65303
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
rollstuhlbefahrbar, Entwässerung ohne Rinnenanschluss
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss senkrecht
rollstuhlbefahrbar, Entwässerung über Ablaufbox, Anschluss waagerecht
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, barrierefreier Übergang (2 cm)
rollstuhlbefahrbar, Entwässerung über Rinnenanschluss, senkrecht, schwellenloser Übergang (0 cm)
Plattenbelag Klasse begehbar , rollstuhlbefahrbar
