Artikel Nr. 97691
DRAINFIX CLEAN FSU 500 Filtersubstratrinne bis Klasse F 900 mit verzinkten Stahlzargen
Typ 01, Anfangselement, 1,0 m

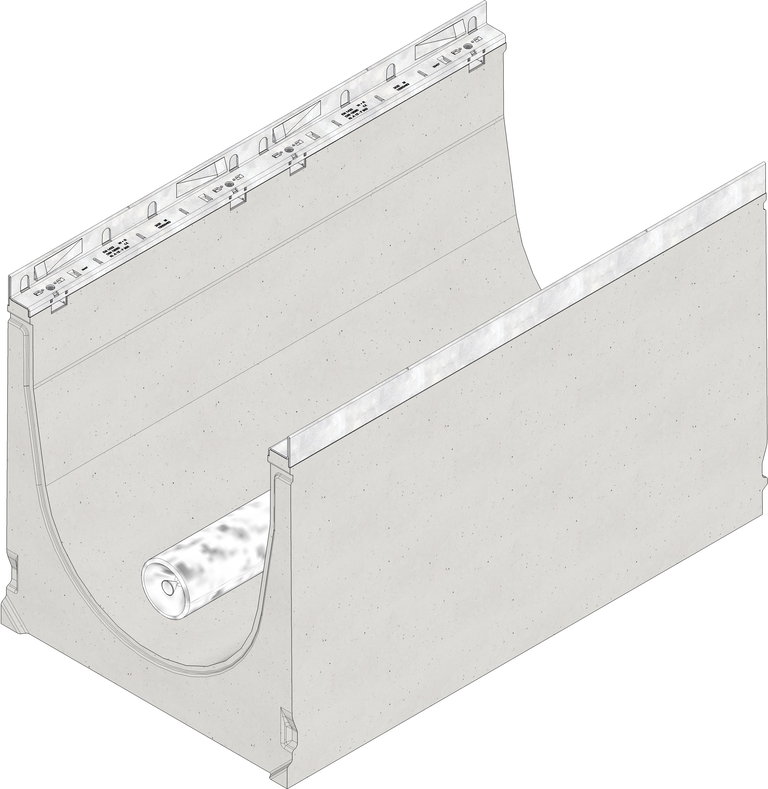

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
97691
Länge
1000 mm
Breite
590 mm
Höhe
630 mm
Gewicht
319.83 kg
Werkstoff
faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung
Retentionsvolumen
137 l/m
Retentionsquerschnitt
1370.0 cm²
Höhe Substratfüllung
(effektiv, ab Mitte Filtergitterrohr bis Oberkante Substrat)
200.0 mm
Substratbedarf
86.0 l/lfdm.
Nennweite
500
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Stahl mit Zink-Magnesium Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 500 Typ 01 - Anfangselement mit verzinkten Stahlzargen, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, am Ende gebunden, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, 1 m
Produktbeschreibung
DRAINFIX CLEAN FSU 500 Typ 01 - Anfangselement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 500 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK, 8-fach Arretierung je lfdm., inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, am Ende gebunden, LxBxH 1000x590x630 mm, Art.-Nr. 97691
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse C 250,
Asphalt Klasse D 400 - E 600,
Pflaster Klasse D 400,
Beton Klasse D 400 - E 600,
Asphalt Klasse F 900,
Beton Klasse F 900,
Einbauhinweis
