Artikel Nr. 96540
DRAINFIX TWIN, Multifunktionsschächte
Multifunktionsschacht, Gr. 1, aus PE, gelb

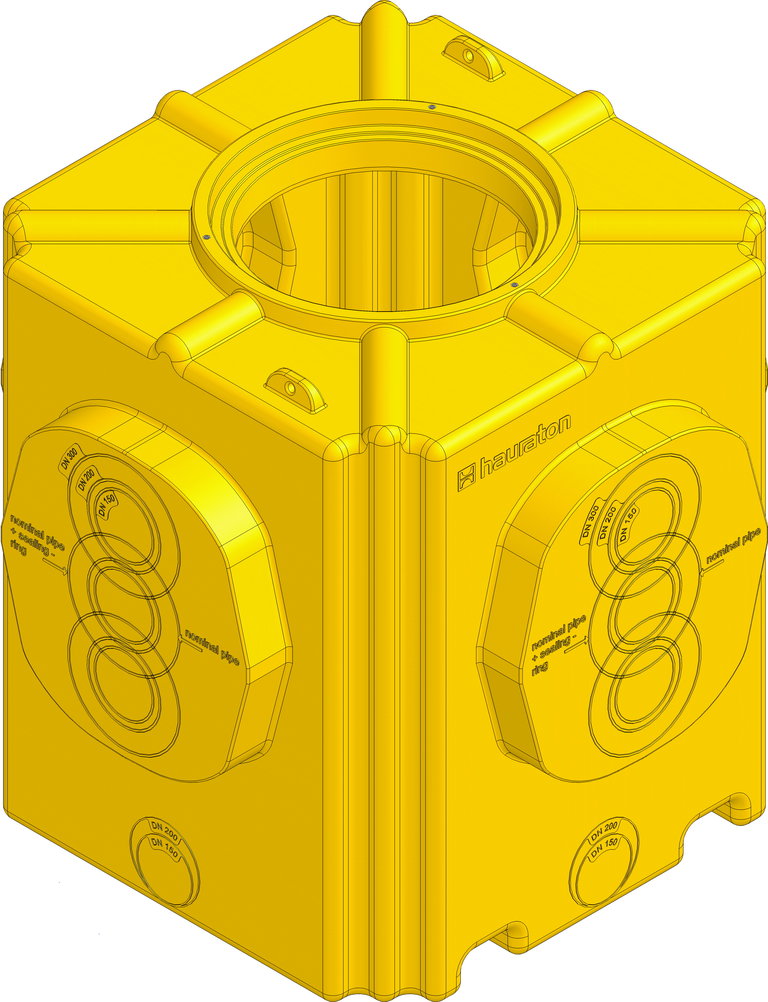

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
96540
Länge
1280 mm
Breite
1280 mm
Höhe
1460 mm
Gewicht
100.00 kg
Werkstoff
PE-MD
Nennweite
-
Vertriebstext
Multifunktionsschacht, Gr. 1, aus PE, gelb, für DRAINFIX TWIN
Produktbeschreibung
DRAINFIX TWIN - Multifunktionsschacht, Größe 1, Wandstärke 10 mm, aus Polyethylen, gelb, mit Anschlussmöglichkeit für TWIN Module an allen 4 Seiten, oder optional Anschlussmöglichkeit DN/OD 150/200/300 auf an allen 4 Seiten, mit Anschlussmöglichkeit DN/OD 150/200 an der Basis auf allen 4 Seiten, - für die richtige Fundamenttiefe ist ggf. die Höhe der verwendeten Schachterhöhung zu berücksichtigen -, LxBxH 1280x1280x1460 mm, Art.-Nr. 96540
Verpackungseinheit
1 Stück / Palette
Volumen
0.0 l
Ausschreibungstexte
Einbauhinweis
Einbauanleitung
Einbaubeispiel
Grünfläche Klasse begehbar , DRAINFIX TWIN 0/1, 1/1, 0/0
Grünfläche Klasse begehbar , DRAINFIX TWIN 0/1, 1/1, 1/0, 0/0 (3x)
Grünfläche Klasse begehbar , DRAINFIX TWIN 0/1, 1/1, 1/0, 0/0 in zwei Ebenen
Grünfläche Klasse begehbar , DRAINFIX TWIN 1 + 0 (3x)
Pflaster Klasse SLW 30, DRAINFIX TWIN 0/1, 1/1, 1/0, 0/0 (3x)
Pflaster Klasse SLW 30, DRAINFIX TWIN 0/1, 1/1, 1/0, 0/0 in zwei Ebenen
Asphalt Klasse SLW 30, DRAINFIX TWIN 1 + 0 (3x)
