Artikel Nr. 3705
FASERFIX BIG BLS 200 Belastungsansatz: nach LCN 70 mit maßgebender Achslast von 64,66 Tonnen (A 350 - 900), Typ 060 - 065
Typ 060, 4,0 m

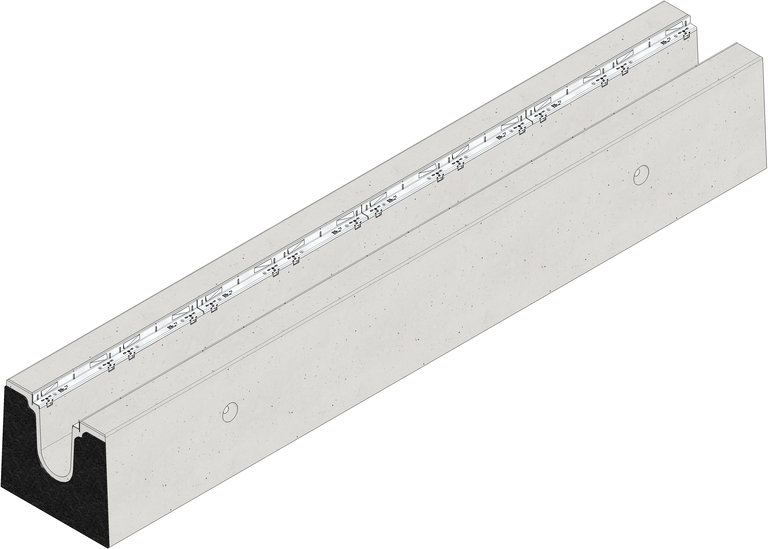

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
3705
Länge
4000 mm
Breite
600 mm
Höhe
575 mm
Gewicht
2900.00 kg
Werkstoff
Edelstahl 1.4301, Standard-Beton nach Norm
Zargenhöhe
40 mm
Nennweite
200
Lichter Rinnenquerschnitt
552 cm²
Gefälle
-
Befestigungsart
SIDE-LOCK, Verschraubung
Typ nach DIN EN 1433
I
Rinnenmaterial
Standard-Beton nach Norm
Zargenmaterial
Edelstahl 1.4301
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX BIG BLS 200 Rinnenunterteil Typ 060 mit Edelstahlzargen, 4 m
Produktbeschreibung
FASERFIX BIG BLS 200 Typ 060 - Rinnenunterteil aus FDE Beton als Stahlbeton-Fertigteil C60/75, Brandverhaltensklasse A1 nach EN 13501-1, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit geprüfter statischer Berechnung und Bemessung für LCN 70 gemäß ICAO. Entsprechend ADV für BFZ 750, mit maßgebender Achslast Qa = 64,66 to. Mit Nachweis gegen Ermüdung auf Basis der repräsentativen Anzahl überlagerter Lastwechsel. Entwässerungsquerschnitt von 552 cm², mit Edelstahlzarge CNS 1.4301, 16-fache Arretierungsmöglichkeit pro Meter, mit schraublosem Schnellverschluss SIDE-LOCK und zusätzlicher Möglichkeit der 8-fachen Verschraubung, mit werkseitig montierter PE-Raumfugeneinlage d=10 mm an einer Stirnseite, mit allgemeiner bauaufsichtlicher Zulassung für LAU-Anlagen und AKR-Performance Test, Einlegetiefe Abdeckung 40 mm, LxBxH 4000x600x575 mm, Art.-Nr. 3705
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Einbaubeispiel
Asphalt Klasse D 400, Typ I
Beton Klasse D 400, Typ I
Pflaster Klasse D 400, Typ I
Asphalt Klasse E 600 - F 900, Typ I
Beton Klasse E 600 - F 900, Typ I
