Artikel Nr. 3482
FASERFIX BIG SLG 200, bis Klasse F 900
Typ 020, mit einseitiger Raumfugeneinlage, 1,0 m

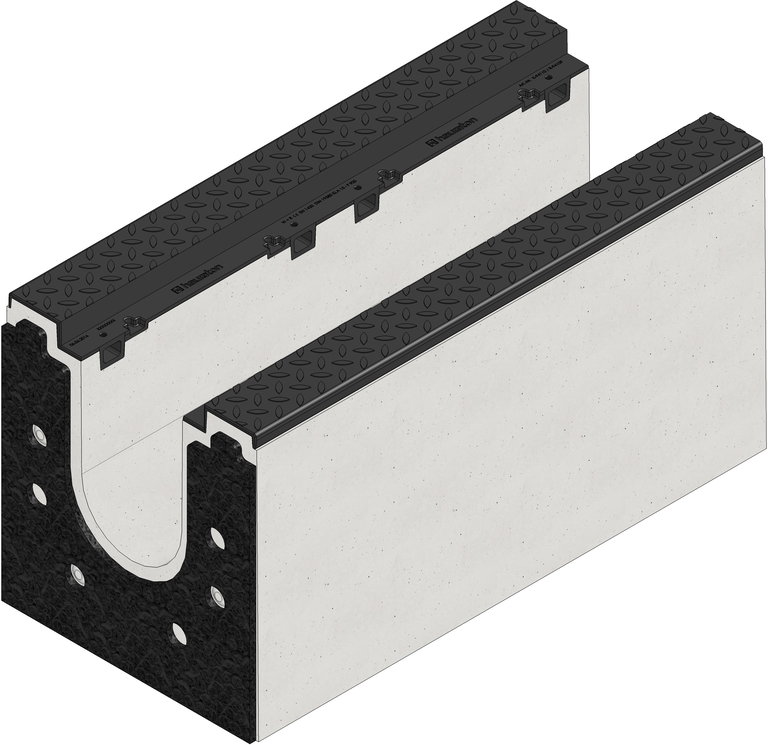

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
3482
Länge
1000 mm
Breite
488 mm
Höhe
520 mm
Gewicht
459.00 kg
Werkstoff
faserbewehrter Beton, Gusseisen GJS 500-7
Zargenhöhe
40 mm
Nennweite
200
Lichter Rinnenquerschnitt
552 cm²
Gefälle
-
Befestigungsart
Verschraubung
Typ nach DIN EN 1433
M
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
FASERFIX BIG SLG 200 Rinnenunterteil Typ 020 mit Gusszargen, mit einseitiger Raumfugeneinlage, 1 m
Produktbeschreibung
FASERFIX BIG SLG 200 Typ 020 - Rinnenunterteil, aus faserbewehrtem Beton, mit Gusszargen (Höhe 40 mm) und zusätzlich integriertem Betonoberflächenschutz (5 mm Stärke) mit gerippter rutschhemmender Oberfläche, aus Sphäroguss EN-GJS-500-07, KTL-beschichtet, 8-fache Arretierung, mit Dichtungsfalz, mit einseitiger Raumfugeneinlage, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, LxBxH 1000x488x520 mm, Art.-Nr. 3482
Verpackungseinheit
3 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400,
Beton Klasse D 400,
Pflaster Klasse D 400 - E 600,
Asphalt Klasse E 600 - F 900,
Beton Klasse E 600 - F 900,
Asphalt Klasse D 400, Typ I
Beton Klasse D 400, Typ I
Pflaster Klasse D 400, Typ I
Asphalt Klasse D 400, als Doppelstrang
Beton Klasse D 400, als Doppelstrang
Pflaster Klasse D 400 - E 600, als Doppelstrang
Asphalt Klasse E 600 - F 900, als Doppelstrang
Beton Klasse E 600 - F 900, als Doppelstrang
Einbauanleitung
