Name: FASERFIX SUPER 200 mit verzinkten Zargen, mit Sohlengefälle 0,5%, bis Klasse F 900 | Typ 1, 1,0 m
SKU: 23001-8614
Availability: InStock

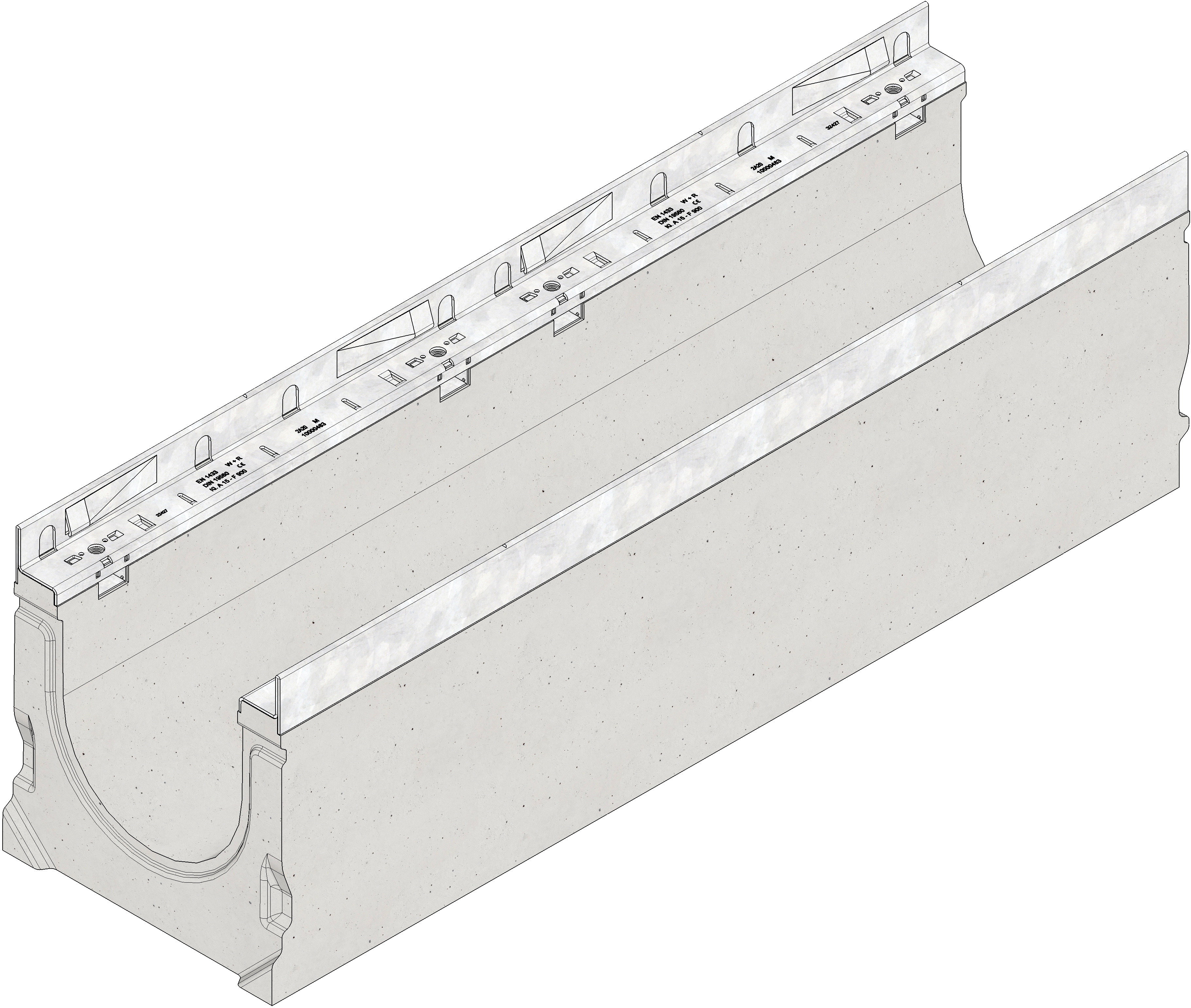

Produktdarstellung

Produktdarstellung, JPG
Download Zu Dokumenten hinzufügen
Produktdarstellung, PDF
Download Zu Dokumenten hinzufügen

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD), DWG
Download Zu Dokumenten hinzufügen

Zeichnung

Zeichnung, JPG
Download Zu Dokumenten hinzufügen
Zeichnung, PDF
Download Zu Dokumenten hinzufügen

Produktdatenblatt

Produktdatenblatt, PDF
Download Zu Dokumenten hinzufügen

Technische Informationen und Masse

Artikel Nr.

23001

Länge

1000 mm

Breite

290 mm

Höhe

305 - 310 mm

Gewicht

104.00 kg

Werkstoff

faserbewehrter Beton, Stahl mit Zink-Magnesium Beschichtung

Zargenhöhe

40 mm

Nennweite

200

Lichter Rinnenquerschnitt

362 cm²

Gefälle

0.5 %

Befestigungsart

SIDE-LOCK, Verschraubung

Typ nach DIN EN 1433

Rinnenmaterial

faserbewehrter Beton

Zargenmaterial

Stahl mit Zink-Magnesium Beschichtung

Regelwerke

EN 1433, DIN 19580

Vertriebstext

FASERFIX SUPER 200 Rinnenunterteil Typ 1 mit verzinkten Stahlzargen, 1 m

Produktbeschreibung

FASERFIX SUPER 200 Typ 1-19 - Rinnenunterteil aus faserbewehrtem Beton, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, CE-konform, mit Sohlengefälle 0,5 %, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK für schnelle und einfache Montage der Abdeckung, 8-fache Verschraubung zusätzlich möglich, 8-fache Arretierung, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, LxBxH 1000x290x305-400 mm, Art.-Nr. 23001 - 23019

Verpackungseinheit

12 Stück / Palette
