Artikel Nr. 13620
RECYFIX HICAP F 8000 bis Klasse F 900
Typ 8200 mit Guss-Querstababdeckung SW 13/28 mm, KTL-beschichtet, 1,0 m
Produktdarstellung

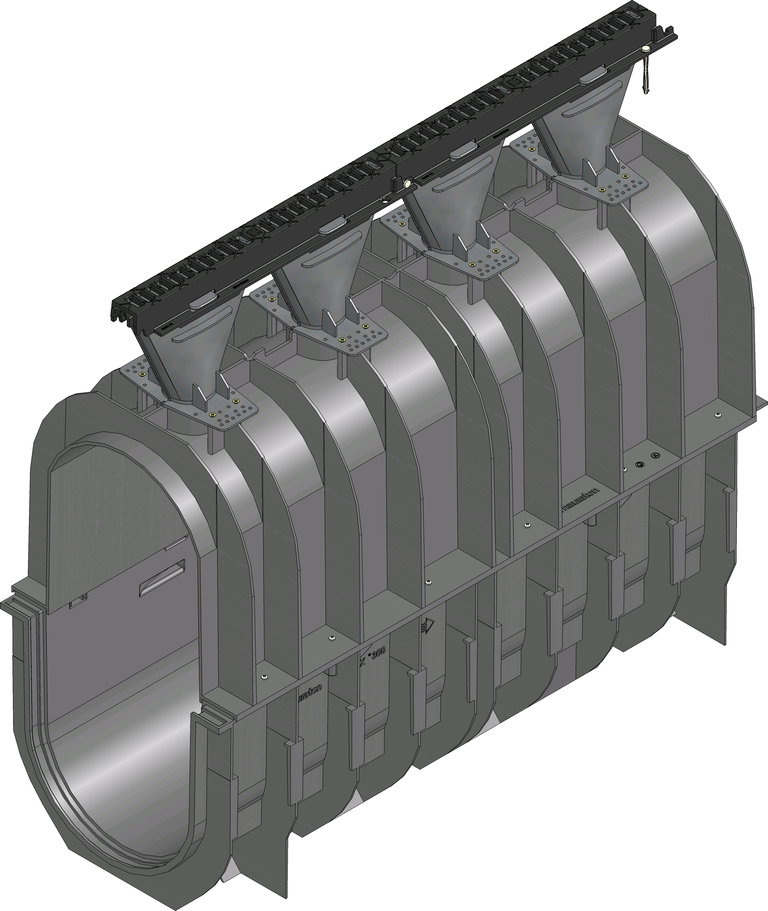

Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
13620
Länge
1000 mm
Breite
432 mm
Höhe
950 mm
Gewicht
23.90 kg
Werkstoff
ABS, Aluminium, Gusseisen GJS 500-7 mit KTL-Beschichtung, Polyamid, recyceltes Polypropylen, Stahl galvanisch verzinkt
Zargenhöhe
254 mm
Einlaufquerschnitt
172.0 cm²/m
Nennweite
8000
Lichter Rinnenquerschnitt
1714 cm²
Gefälle
-
Höhe Einlauftrichter
200 mm
Einlauföffnung
13 x 28 mm
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX HICAP F 8200 mit Guss-Querstababdeckung SW 13/28 mm, KTL-beschichtet, Kl. F 900, 1 m
Produktbeschreibung
RECYFIX HICAP F 8200, bestehend aus geschlossenem Rinnenkörper aus recyceltem Polypropylen mit Trichter, mit integrierter Guss-Querstababdeckung SW 13/28 mm, KTL-beschichtet, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, Länge 1000 mm, Art.-Nr. 13620
Verpackungseinheit
6 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse A 15 - C 250,
Beton Klasse B 125 - E 600,
Asphalt Klasse A 15 - E 600,
Asphalt Klasse F 900,
Beton Klasse F 900,
Asphalt Klasse D 400 - E 600, RECYFIX HICAP 8200 Revisionselement
Beton Klasse D 400 - E 600, RECYFIX HICAP 8200 Revisionselement
Asphalt Klasse F 900, RECYFIX HICAP 8200 Revisionselement
Asphalt Klasse F 900, RECYFIX HICAP 8300 Revisionselement
Beton Klasse F 900, RECYFIX HICAP 8200 Revisionselement
Beton Klasse F 900, RECYFIX HICAP 8300 Revisionselement
