Artikel Nr. 32172
RECYFIX NC 200, Klasse D 400
Typ 010 mit GUGI-Guss-Gitterrost MW 15/25 mm, schwarz, 8-fach verschraubt, 1,0 m

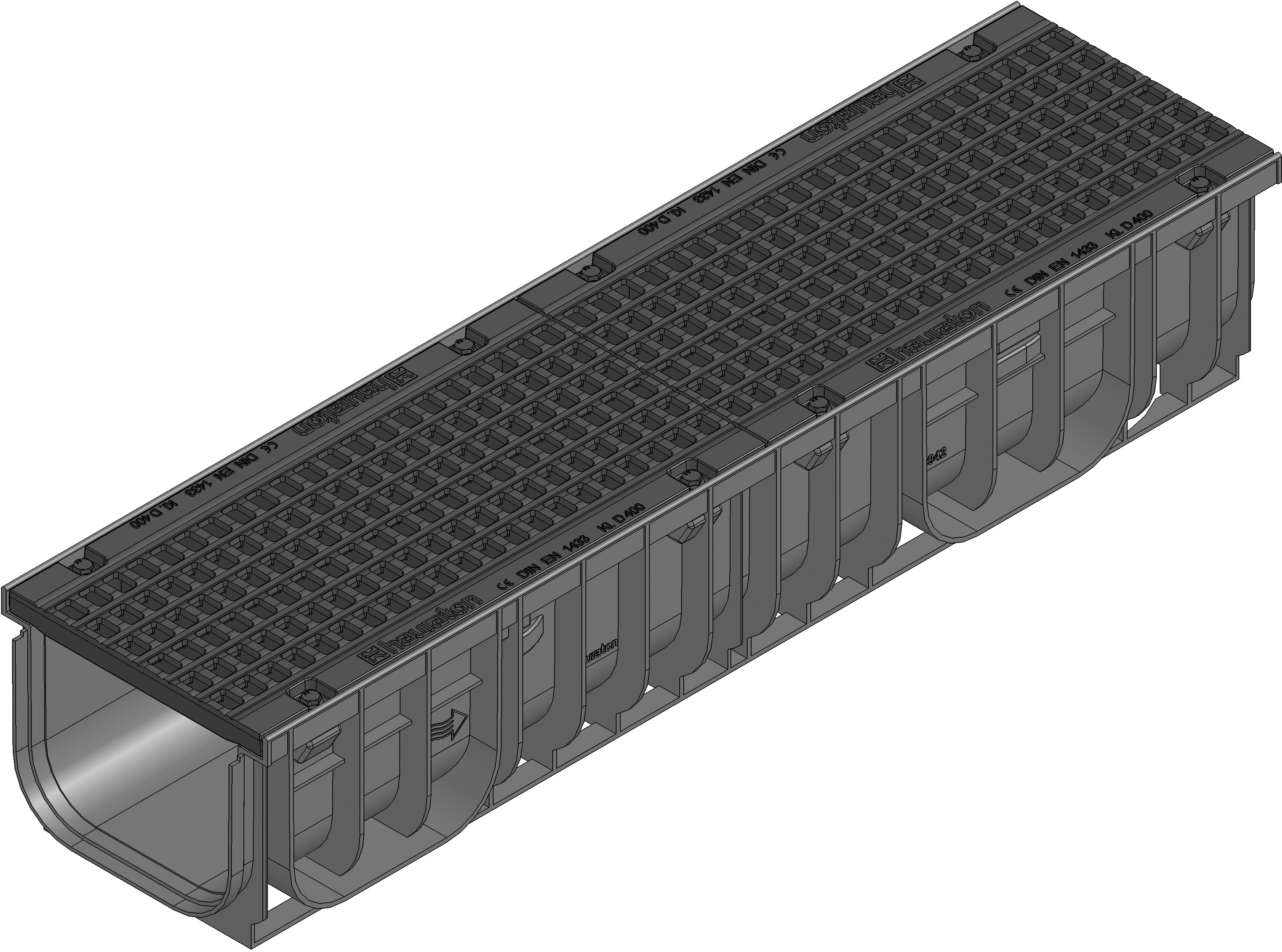

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
32172
Länge
1000 mm
Breite
262 mm
Höhe
200 mm
Einlegetiefe
20 mm
Gewicht
19.99 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
730.0 cm²/m
Nennweite
200
Lichter Rinnenquerschnitt
294 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 200 Rinne Typ 010 mit GUGI-Guss-Gitterrost MW 15/25 mm, schwarz, Kl. D 400, arretiert, 1 m
Produktbeschreibung
RECYFIX NC 200 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 110/160, mit GUGI-Guss-Gitterrost MW 15/25 mm, aus Sphäroguss EN-GJS, schwarz, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, LxBxH 1000x262x200 mm, Art.-Nr. 32172
Verpackungseinheit
20 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse D 400,
Beton Klasse D 400 - E 600, Rinnenhöhe ≥ 150 mm
Asphalt Klasse D 400 - E 600, Rinnenhöhe ≥ 150 mm
Pflaster Klasse D 400, Rinnenhöhe ≥ 150 mm
Beton Klasse D 400, an Hochbord
Asphalt Klasse A 15 - B 125, als Doppelstrang
Pflaster Klasse A 15 - C 250, als Doppelstrang
Pflaster Klasse D 400, als Doppelstrang
Asphalt Klasse E 600, als Doppelstrang
Beton Klasse C 250 - D 400, als Doppelstrang
Asphalt Klasse C 250 - D 400, als Doppelstrang
Beton Klasse E 600, als Doppelstrang
Einbauhinweis
